Возможны две конфигурации укладчика / сшивателя: укладчик/сшиватель с брошюровщиком (финишер-брошюровщик W1) и без брошюровщика (финишер для сшивания скрепкой W1). Блок брошюровки сгибает и сшивает отпечатки для создания буклетов. В обеих конфигурациях финишера может использоваться блок перфорирования (два, три или четыре отверстия в отпечатанных материалах).
В информационной области панели управления отображается состояние картриджей со скрепками. Если цвет значка скрепок оранжевый или красный, картридж со скрепками необходимо заменить.

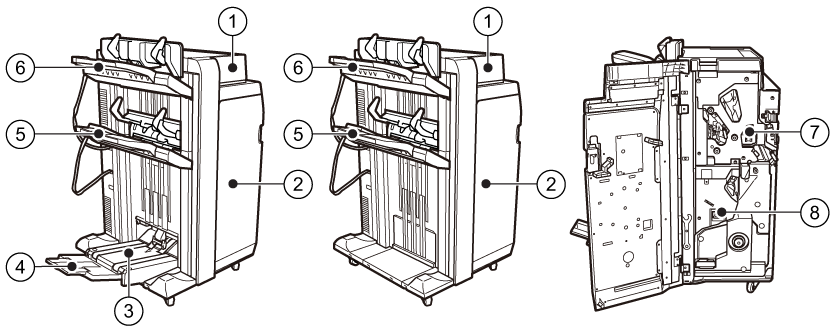

Профессиональный укладчик/сшиватель с брошюровщиком (финишер-брошюровщик W1) и без брошюровщика (финишер для сшивания скрепкой W1)|
Описание укладчика / сшивателя |
|
|---|---|
|
1 |
Крышка для доступа к бумагопроводящему тракту при замятиях бумаги. |
|
2 |
Крышка доступа для замены картриджей со скрепками, устранения замятий бумага или застрявших скрепок. |
|
3 |
Лоток для готовых буклетов. |
|
4 |
Вспомогательный лоток для готовых буклетов большого формата. |
|
5 |
Нижний лоток для отпечатанных материалов. Направляющие позволяют аккуратно складывать отпечатанные материалы. |
|
6 |
Верхний лоток для отпечатанных материалов. Направляющие позволяют аккуратно складывать отпечатанные материалы. На этот лоток установлены удлиняющие направляющие для длинных листов. |
|
7 |
Лоток для отходов перфорации – сбор отходов перфорации. |
|
8 |
Лоток для отходов сшивания – сбор отходов сшивания. |
Вид сшивателя / укладчика и блоки укладки внакидку изнутри (финишер-брошюровщик W1)|
Описание внутренних компонентов сшивателя / укладчика |
|
|---|---|
|
1 |
Лоток для отходов перфорации – сбор отходов перфорации. |
|
2 |
Лоток для отходов сшивания – сбор отходов сшивания. |
