Dostępne są dwie konfiguracje profesjonalnej układarki/zszywacza: układarka/zszywacz z urządzeniem do broszurowania (finisher broszurujący W1) i bez urządzenia do broszurowania (finisher zszywający W1). Urządzenie do broszurowania umożliwia składanie i zszywanie broszur. Obie konfiguracje modułu wykańczania mogą obejmować opcjonalny moduł dziurkowania do wykonywania dwóch, trzech lub czterech otworów w wydrukach.
Tablica wskaźników panelu sterującego wyświetla stan zasobników zszywek. Gdy kolor ikony zszywek jest pomarańczowy lub czerwony, oznacza to, że zasobnik zszywek wymaga wymiany.

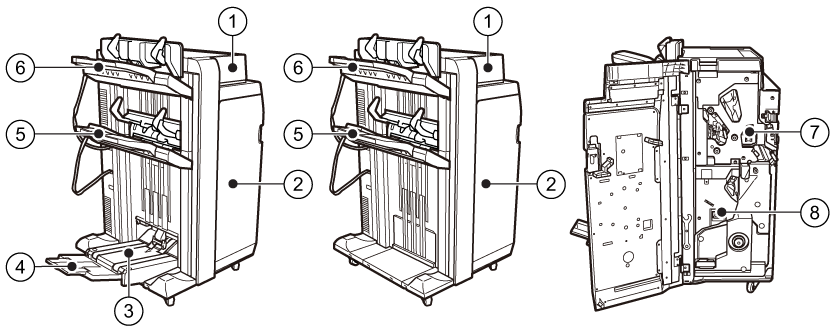

Profesjonalna układarka / profesjonalny zszywacz z urządzeniem do broszurowania (finisher broszurujący W1) i bez urządzenia do broszurowania (finisher zszywający W1).|
Opis układarki/zszywacza |
|
|---|---|
|
1 |
Pokrywa pozwalająca na dostęp do ścieżki papieru w przypadku zacięcia arkusza. |
|
2 |
Pokrywa umożliwiająca dostęp do obszaru wymiany zasobników ze zszywkami, usuwania zacięć papieru bądź zaciętych zszywek. |
|
3 |
Taca na broszury do odkładania broszur. |
|
4 |
Pomocnicza taca na broszury do odkładania dużych broszur. |
|
5 |
Taca dolna do odbioru wykończonych wydruków. Prowadnice umożliwiają prawidłowe ułożenie wydruków. |
|
6 |
Taca górna do odbioru wykończonych wydruków. Prowadnice umożliwiają prawidłowe ułożenie wydruków. Wysuwane prowadnice do długich arkuszy są zamontowane do tej tacy. |
|
7 |
Taca na odpadki z dziurkowania. |
|
8 |
Taca na odpadki ze zszywania. |

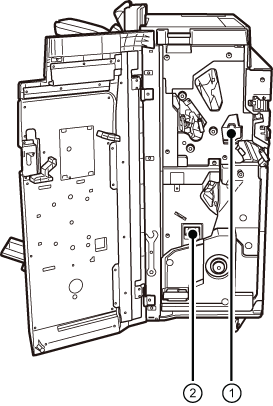

Widok układarki/zszywacza i modułu zszywania zeszytowego od wewnątrz (finisher broszurujący W1)|
Opis części wewnętrznych układarki/zszywacza |
|
|---|---|
|
1 |
Taca na odpadki z dziurkowania. |
|
2 |
Taca na odpadki ze zszywania. |
