Er zijn twee configuraties voor de professionele stapeleenheid / nieteenheid: de stapeleenheid/nieter met boekjesmaker (Afwerkstation boekjes-W1) en zonder boekjesmaker (Nieteenheid-W1). Met de boekjesmaker worden boekjes gevouwen en geniet. Beide afwerkconfiguraties kunnen worden gebruikt met de optionele ponseenheid om twee, drie of vier gaten te ponsen in de afgedrukte uitvoer.
Op het dashboard van het bedieningspaneel wordt de status van de nietpatronen weergegeven. Wanneer de kleur van het nietjespictogram oranje of rood is, moet de nietpatroon worden vervangen.

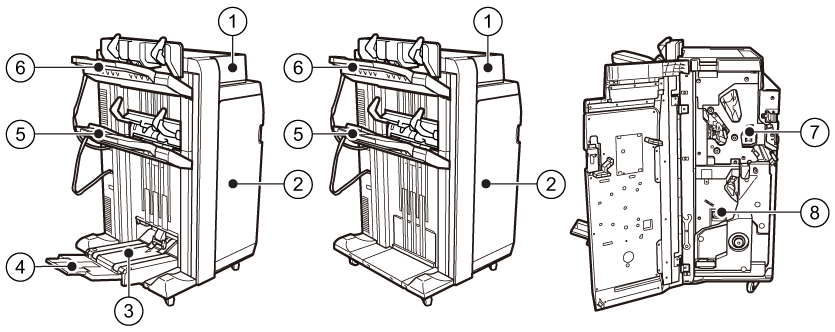

Professionele stapeleenheid/nieter met boekjesmaker (Afwerkstation boekjes-W1) en zonder boekjesmaker (Nieteenheid-W1)|
Beschrijving van stapeleenheid/nieter |
|
|---|---|
|
1 |
Klep voor toegang tot het papierpad wanneer er een papierstoring optreedt. |
|
2 |
Klep voor toegang tot de ruimte waar u nietpatronen vervangt of een papierstoring of nietjesstoring verhelpt. |
|
3 |
Boekjeslade waarin boekjes worden verzameld. |
|
4 |
Hulplade voor boekjes waarin grote boekjes worden verzameld. |
|
5 |
Onderste lade waarin afgedrukte uitvoer wordt verzameld. Door de geleiders wordt de afgedrukte uitvoer correct geplaatst. |
|
6 |
Bovenste lade waarin afgedrukte uitvoer wordt verzameld. Door de geleiders wordt de afgedrukte uitvoer correct geplaatst. Aan deze lade zijn verlengingsgeleiders voor lange vellen bevestigd. |
|
7 |
Ponsafvallade waarin het ponsafval wordt verzameld. |
|
8 |
Nietafvallade waarin het nietafval wordt verzameld. |

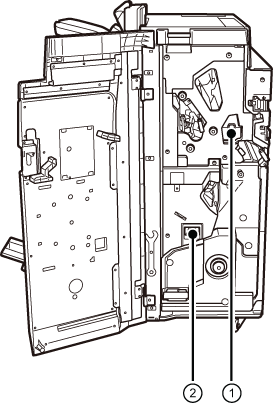

Binnenaanzicht van de stapeleenheid/nieter en rugnieteenheid (Afwerkstation boekjes-W1)|
Beschrijving van interne onderdelen van stapeleenheid/nieter |
|
|---|---|
|
1 |
Ponsafvallade waarin het ponsafval wordt verzameld. |
|
2 |
Nietafvallade waarin het nietafval wordt verzameld. |
