Két professzionális kötegelő/tűző konfiguráció van: a lerakó/tűzőgép irkakészítővel (Booklet Finisher-W1) és irkakészítő nélkül (Staple Finisher-W1). A füzetkészítő füzeteket készít úgy, hogy összehajtogatja és összetűzi a nyomtatásokat. Mindkét összeállítás kiegészíthető lyukasztóegységgel két, három vagy négy lyuk készítéséhez a nyomatokon.
A kezelőpanel kijelzőjén látható a tűzőkapocs-kazetta állapota. Ha a kapocs ikon narancssárga vagy piros, a tűzőkapocs-kazettát ki kell cserélni.

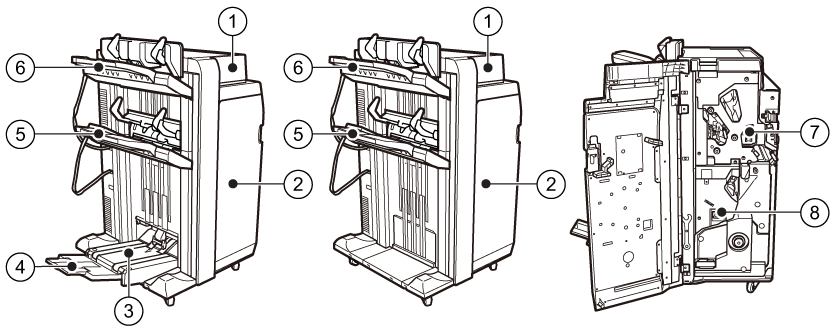

Professzionális lerakó/tűzőgép irkakészítővel (Booklet Finisher-W1) és irkakészítő nélkül (Staple Finisher-W1)|
A kötegelő/tűző részeinek leírása |
|
|---|---|
|
1 |
Ennek a fedélnek a levételével férhet hozzá a papírúthoz papírelakadás esetén. |
|
2 |
Ennek a fedélnek a levételével férhet hozzá ahhoz a területhez, ahol a tűzőkapocs-kazetták cserélhetők, megszüntethető a papírelakadás vagy kapocselakadás. |
|
3 |
A füzettálcára gyűlnek a füzetek. |
|
4 |
A füzetek segédtálcájára gyűlnek a nagy méretű füzetek. |
|
5 |
Az alsó tálca a kész nyomatokat gyűjti. A papírvezetők biztosítják a kész nyomatok megfelelő elhelyezkedését. |
|
6 |
A felső tálca a kész nyomatokat gyűjti. A papírvezetők biztosítják a kész nyomatok megfelelő elhelyezkedését. A hosszú lapok kiterjesztett vezetői ehhez a tálcához vannak csatlakoztatva. |
|
7 |
A lyukasztó hulladéktálcájára gyűlik a lyukasztás hulladéka. |
|
8 |
A tűzési hulladéktálcára gyűlik a tűzés hulladéka. |

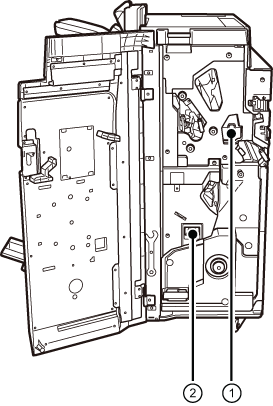

A kötegelő/tűzőgép és a gerinctűző egység (Booklet Finisher-W1) belső nézete|
A kötegelő/tűző belső részeinek leírása |
|
|---|---|
|
1 |
A lyukasztó hulladéktálcájára gyűlik a lyukasztás hulladéka. |
|
2 |
A tűzési hulladéktálcára gyűlik a tűzés hulladéka. |
