Загрузочный модуль бумаги XL вмещает до 3500 листов бумаги (80 г/м² (22 фунта, высококачественная). Из лотка для бумаги печатный материал подается лицевой стороной вниз.
Расположение загрузочного модуля бумаги XL
загрузочный модуль бумаги XL|
Описание загрузочного модуля бумаги |
|
|---|---|
|
1 |
Кнопка разблокировки для перемещения загрузочного модуля для бумаги XL |
|
2 |
Индикатор переключателя размера бумаги, указывающий, что размер бумаги изменен для использования длинных листов |
|
3 |
Кнопка для открытия лотка для бумаги |
|
4 |
Ручка для извлечения загрузочного модуля бумаги XL из модуля печати. |
|
5 |
Лоток для бумаги для загрузки печатных материалов |
|
6 |
POD Deck Lite Attachment Kit-C для прикрепления загрузочного модуля бумаги XL к принтеру |
ВНИМАНИЕ
Обязательно заземлите загрузочный модуль бумаги XL, прежде чем подключать его вилку к розетке электропитания.
Перед отключением заземления загрузочного модуля XL обязательно отключите его розетку от источника питания.
При работе с бумагой следите за тем, чтобы не порезать руки о края.
ВАЖНО
Если необходимо поднять подъемник (например, если вы уронили в лоток какие-либо предметы), не поднимайте подъемник более чем на 50 мм (2 дюйма) или по диагонали. Это может привести к неполадкам в работе или повреждению устройства.
Не поднимайте внутренний подъемник лотка для бумаги при включенном принтере. Это может привести к неполадкам в работе или повреждению устройства. Если нужно поднять внутренний подъемник лотка для бумаги (например, если вы уронили в лоток какие-либо предметы), отключите электропитание при открытом лотке для бумаги.
Не задевайте правую направляющую бумаги при загрузке печатного материала. Это может привести к неполадкам в работе или повреждению устройства.
Проверьте и подготовьте печатный материал.
Выведите систему печати из режима ожидания, если применимо.
|
Действие |
||
|---|---|---|
|
1 |
Нажмите кнопку (1), чтобы открыть лоток загрузочного модуля бумаги (2). |
|
|
Если размер носителя не меняется, перейдите к действию 6, в противном случае перейдите к действию 2. |
||
|
2 |
Сдвиньте правую направляющую для бумаги к правой стороне лотка для бумаги, чтобы освободить достаточно места для загрузки носителя.  ПРИМЕЧАНИЕ
Индикатор формата бумаги мигает или горит. |
|
|
3 |
Уберите все печатные материалы. |
|
|
Если лампа переключателя бумаги мигает, перейдите к действию 6. Если лампа переключателя бумаги горит, перейдите к действию 4. |
||
|
4 |
Закройте лоток для бумаги большого объема и подождите, пока лампа переключателя бумаги и кнопка открытия не загорятся. ВАЖНО
Не открывайте лоток для бумаги большого объема, пока лампа переключателя бумаги и кнопка открытия мигают. |
|
|
5 |
Нажмите кнопку (1), чтобы открыть лоток загрузочного модуля бумаги (2). |
|
|
6 |

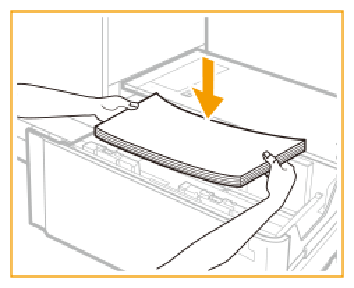

Загрузите стопку печатного материала высотой примерно 10 мм (0,4 дюйма). |
|
|
7 |

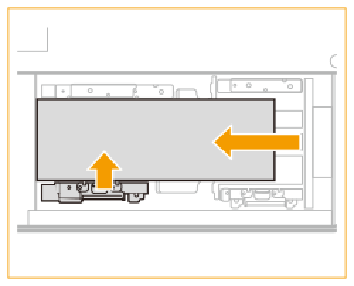

Прижмите носитель к левой стенке и сожмите левую направляющую для бумаги, чтобы придвинуть ее к стопке носителя. ВАЖНО
|
|
|
||
|
8 |

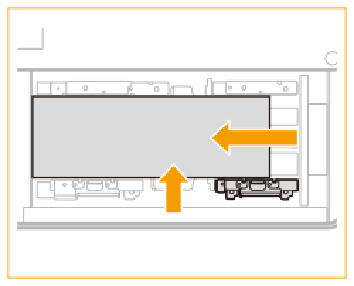

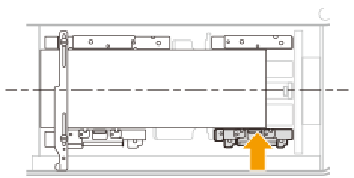

Прижмите стопку носителя к левой стенке и правой направляющей для бумаги. |
|
|
9 |

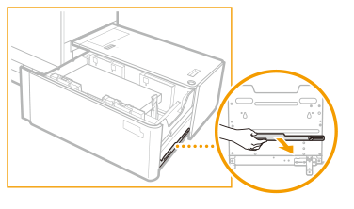

Извлеките фиксатор для длинных листов из правой части лотка для бумаги большого объема. |
|
|
10 |

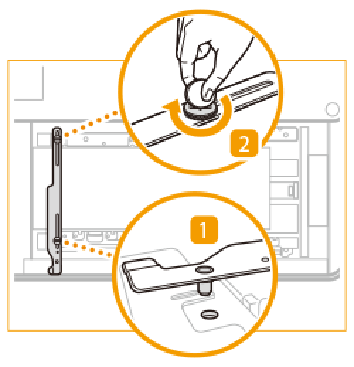

Вставьте фиксатор фиксирующим стержнем в указанное отверстие (1) и затяните задний винт (2). |
|
|
11 |

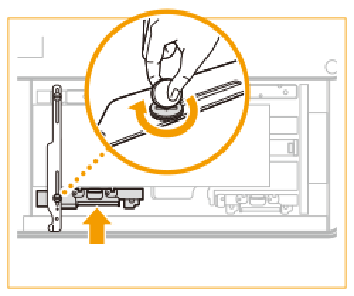

Придерживая левую направляющую для бумаги прижатой к стопке носителя, затяните передний винт. |
|
|
12 |

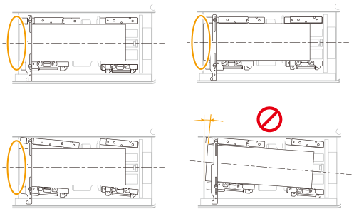

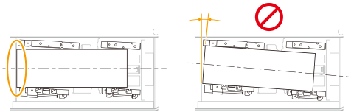

Убедитесь, что оба угла на левой стороне стопке носителя касаются левой стенки. |
|
|
13 |
Придвиньте направляющую для бумаги к стопке носителя. ВАЖНО
Используйте метки формата бумаги, чтобы правильно расположить направляющую для бумаги. |
|
|
14 |

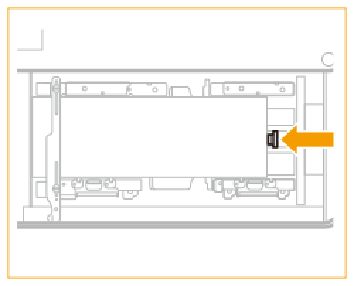

Сдвиньте правую направляющую бумаги к стопке носителя. |
|
|
15 |

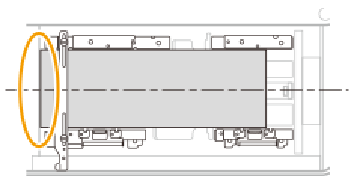

Убедитесь, что стопка носителя выровнена по левой стенке. |
|
|
16 |

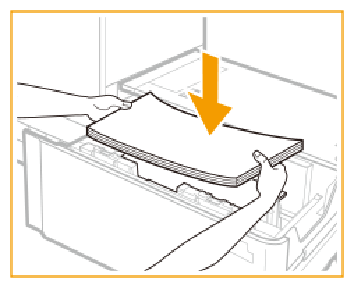

Загружайте следующие стопки носителя толщиной примерно 20 мм (0,8 дюйма). ВАЖНО
|
|
|
17 |
Осторожно закройте лоток для бумаги до защелкивания на месте. ВНИМАНИЕ
При закрытии загрузочного модуля бумаги следует действовать осторожно, чтобы не защемить пальцы. Это может стать причиной травмы. |
|
При возникновении замятий бумаги или низком качестве печати переверните стопку печатного материала и загрузите ее снова. Во избежание повторных замятий не загружайте повторно фактурную бумагу, бумагу с односторонним покрытием или бумагу с отпечатанным содержимым. При использовании таких печатных материалов необходимо взять новую стопку.
Снова плотно упакуйте оставшиеся печатные материалы в оригинальную упаковку и храните ее в сухом месте, не допуская прямого попадания солнечного света или высоких температур.
).
/
). Соблюдайте правильную ориентацию конвертов.
