O módulo de papel corrente XL pode conter até 3500 folhas de papel de 80 g/m² (22 lb bond). A bandeja de papel alimenta o material orientado para cima.
Localização do módulo de papel corrente XL
Módulo de papel corrente XL|
Descrição do módulo de papel corrente |
|
|---|---|
|
1 |
Botão de libertação para mover o módulo de papel corrente XL |
|
2 |
Indicador de mudança no formato de papel para indicar que o formato do papel foi alterado para folhas longas |
|
3 |
Botão para abrir a bandeja de papel |
|
4 |
Manípulo de desengate para afastar o módulo de papel corrente XL da impressora |
|
5 |
Bandeja de papel para conter o material |
|
6 |
POD Deck Lite Attachment Kit-C para ligar o módulo de papel corrente XL à impressora |
CUIDADO
Certifique-se de que liga o módulo de papel corrente XL à terra antes de ligar a ficha à fonte de alimentação.
Não se esqueça de retirar a ficha da fonte de alimentação antes de desligar a ligação à terra do módulo de papel corrente XL.
Ao manusear papel, tenha cuidado para não se cortar nas extremidades do papel.
IMPORTANTE
Se levantar o elevador interno da bandeja de papel, por exemplo para recuperar algo que deixou cair, não levante o elevador mais de 50 mm (2 pol.) ou na diagonal. Isto pode provocar uma avaria ou danificar a máquina.
Não levante o elevador interno da bandeja de papel com a impressora ligada. Isto pode provocar uma avaria ou danificar a máquina. Se precisar de levantar o elevador interno da bandeja de papel, por exemplo, para recuperar algo que deixou cair, desligue a impressora com as bandejas de papel abertas.
Ao colocar o material, evite embater na guia de papel do lado direito. Isto pode provocar uma avaria ou danificar a máquina.
Verifique e prepare o material.
Reativação do sistema de impressão em modo de hibernação (se aplicável).
|
Ação |
||
|---|---|---|
|
1 |
Prima o botão (1) para abrir a bandeja de papel corrente (2). |
|
|
Se o formato do material não mudar, avance para o passo 6, caso contrário vá para o passo 2. |
||
|
2 |

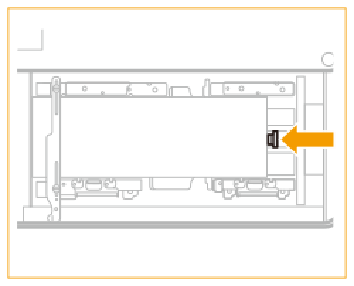

Deslize a guia de papel da direita até ao lado direito da bandeja de papel, de modo a que exista espaço suficiente para colocar os materiais.  NOTA
O indicador do formato de papel pisca ou acende. |
|
|
3 |
Remova todo o material. |
|
|
Se a luz do seletor papel piscar, continue com o passo 6. Se a luz acender avance para o passo 4. |
||
|
4 |
Feche a bandeja para conjuntos de materiais e aguarde até a luz do seletor de papel e o botão de abertura se iluminarem. IMPORTANTE
Não abra a bandeja para conjuntos de materiais enquanto a luz do seletor de papel e o botão de abertura estiverem a piscar. |
|
|
5 |
Prima o botão (1) para abrir a bandeja de papel corrente (2). |
|
|
6 |

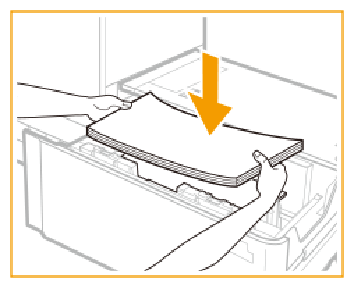

Coloque uma pilha de material com aproximadamente 10 mm (0,4 pol.). |
|
|
7 |

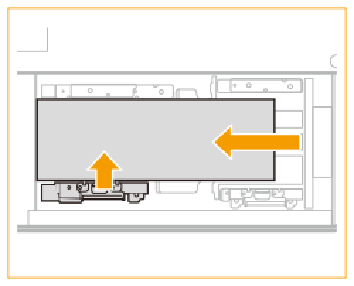

Mantenha o material encostado à parede da esquerda e aperte a guia de papel da esquerda para a deslizar até à pilha de material. IMPORTANTE
|
|
|
||
|
8 |
Empurre a pilha material contra a parede da esquerda e contra a guia de papel da direita. |
|
|
9 |

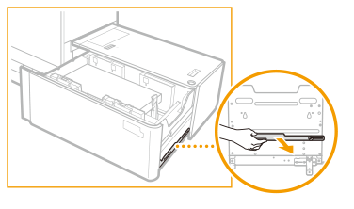

Retire o suporte de fixação para folhas longas do lado direito da bandeja para conjuntos de materiais. |
|
|
10 |

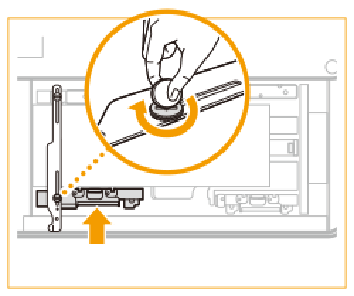

Coloque o suporte de fixação com o pino de fixação no orifício indicado (1) e aperte o parafuso posterior (2). |
|
|
11 |
Segure a guia de papel da esquerda contra a pilha de material e aperte o parafuso frontal. |
|
|
12 |

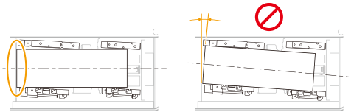

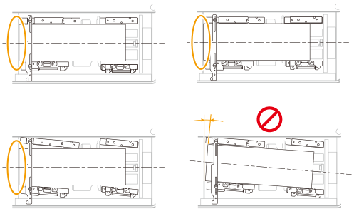

Certifique-se de que ambos os cantos no lado esquerdo da pilha material tocam na parede da esquerda. |
|
|
13 |

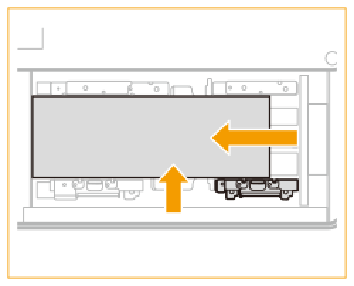

Deslize a guia de papel contra a pilha de material. IMPORTANTE
Utilize as marcas de tamanho de papel para colocar a guia de papel corretamente. |
|
|
14 |

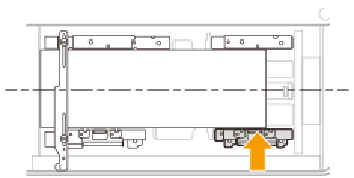

Deslize a guia de papel do lado direito na direção da pilha de material. |
|
|
15 |
Certifique-se de que a pilha de material está alinhada com parede da esquerda. |
|
|
16 |

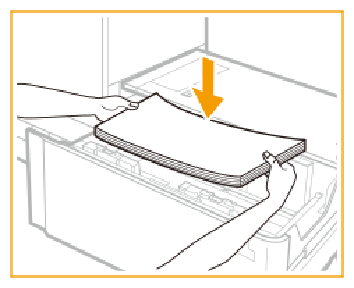

Continue a colocar as próximas pilhas de material com aproximadamente 20 mm (0,8 pol.). IMPORTANTE
|
|
|
17 |
Feche cuidadosamente a bandeja de papel e certifique-se de que esta se encaixa com um clique. CUIDADO
Tenha cuidado para não entalar os dedos ao fechar o módulo de papel corrente. Isto pode causar ferimentos. |
|
Caso ocorra um encravamento de papel ou se notar má qualidade de imagem, vire a pilha de material ao contrário e coloque-a novamente. Para evitar mais encravamentos de papel, não coloque novamente papel texturizado, papel revestido de um só lado ou papel previamente impresso. Utilize uma pilha nova para estes materiais.
Envolva novamente o material restante na embalagem original e guarde-a num local seco, afastada da luz solar direta e de temperaturas elevadas.
).
/
). Utilize a orientação adequada para os envelopes.
