バルク用紙モジュール XL への長尺用紙のセット

1

リリースボタン。バルク用紙モジュール XL を本体から移動するときに押します。

2

用紙サイズ切り替えインジケーター。用紙サイズが長尺用紙を使用するように変更されたことが示されます。

3

オープンボタン。用紙トレイを開くときに押します。

4

リリースハンドル。バルク用紙モジュール XL をプリンターから移動するために使用します。

5

用紙トレイ。用紙をセットします。

6

キヤノン　ＰＯＤデッキライト取付けキット C 。バルク用紙モジュール XL をプリンターに接続するために使用します。

1

ボタン (1) を押してバルク給紙箇所 (2) を開きます。

用紙サイズを変更しない場合は手順 6 に進み、変更する場合は手順 2 に進みます。

2

用紙をセットするスペースを確保するように、右側用紙ガイドを給紙箇所の右にスライドします。

メモ

用紙サイズインジケーターが点滅または点灯します。

3

用紙をすべて取り出します。

用紙切替えランプが点滅している場合は手順 6 に進み、用紙切替えランプが点灯している場合は手順 4 に進みます。

4

バルク用紙トレイを閉じ、用紙切替えランプとオープンボタンの両方が点灯するまで待ちます。

重要

用紙切替えランプとオープンボタンの両方が点滅しているときは、バルク用紙トレイを開けないでください。

5

ボタン (1) を押してバルク給紙箇所 (2) を開きます。

6

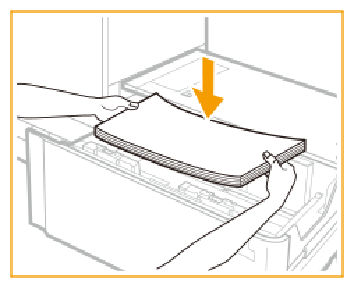

約 10 mm の用紙束をセットします。

7

用紙を左側の面に当てて、左側の用紙ガイドを握り、用紙ガイドを用紙束にスライドさせます。

重要

• 用紙束が左側の面に平行に置かれていることを確認します。

• 用紙束側に左側用紙ガイドを寄せすぎないでください。用紙が一部浮かび上がってしまう可能性があります。

8

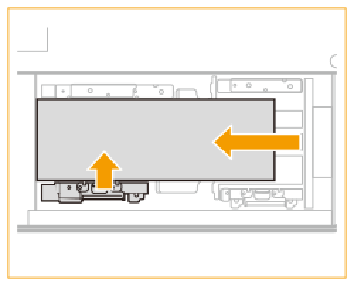

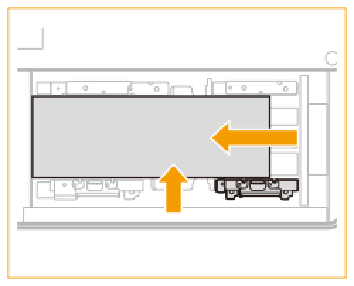

用紙束を左側の面および右側の用紙ガイドに押し付けます。

9

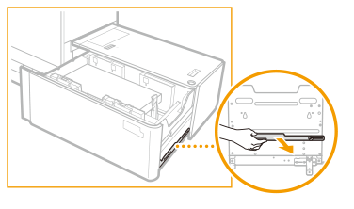

バルク用紙トレイの右側から長い用紙用の固定ブラケットを取り出します。

10

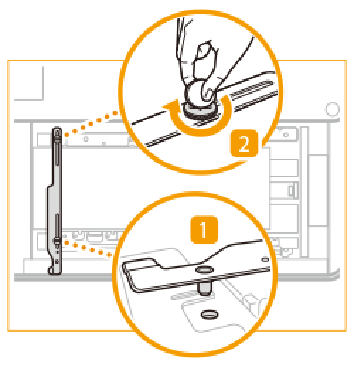

固定ブラケットを指定の穴に固定ピンでセットし (1)、最初に背面のねじをしっかりと締めます (2)。

11

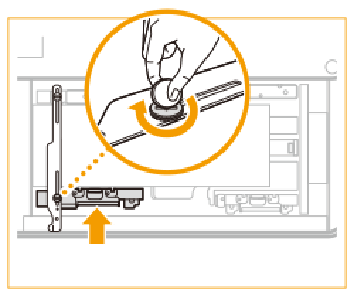

左側の用紙ガイドを用紙束に押し当て、前面のねじをしっかりと締めます。

12

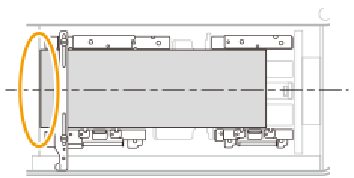

用紙束の左側の両方の角が左側の面に触れるようにしてください。

13

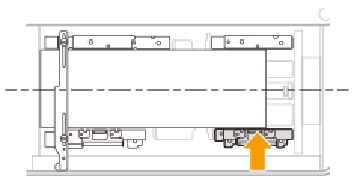

用紙ガイドをスライドさせて、用紙束に当てます。

重要

用紙サイズマークを参照し、用紙ガイドを正しくセットします。

14

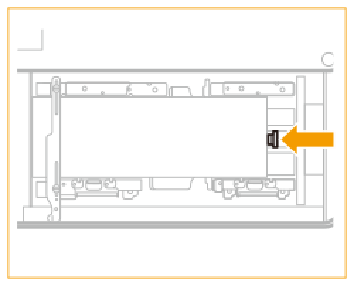

用紙束側に右側用紙ガイドをスライドさせます。

15

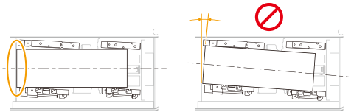

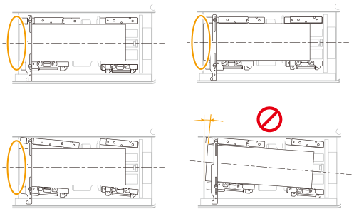

用紙束が左側の面に平行に置かれていることを確認します。

16

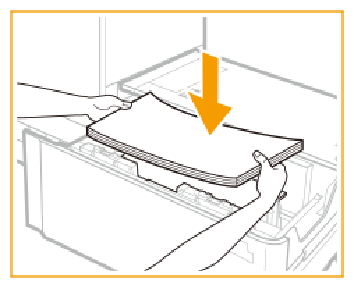

約 20mm の用紙束を続いてセットします。

重要

• セットした用紙束が積載制限表示 () を超えないようにしてください。

• 封筒をセットする場合は、セットした封筒束が、封筒の積載制限表示 ( / ) を超えないようにしてください。封筒は正しい向きで使用してください。

17

給紙箇所を「カチッ」と音がするまでゆっくりと本体に押し込みます。

注意

ペーパーデッキを本体に戻すときは、すき間に指をはさまないように注意してください。けがの原因になることがあります。
