Ez az XL nagy kapacitású papíradagoló modul akár 3500 normál lap (80 g/m² (22 lb bond) tárolására alkalmas. A papírtálca lapjával felfelé adagolja a papírt.

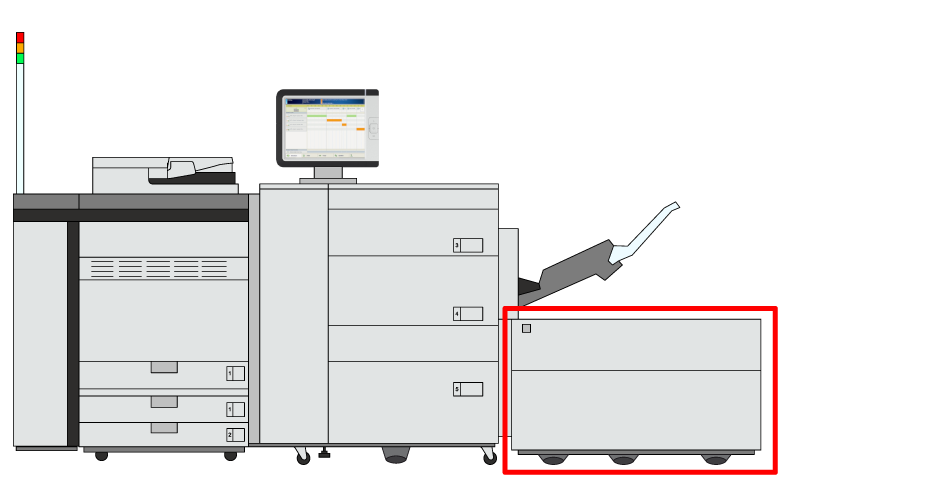

Az XL nagy kapacitású papíradagoló modul helye
XL nagykapacitású papíradagoló modul|

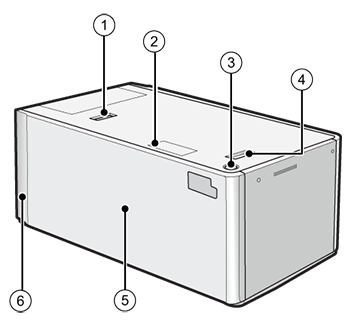

A nagy kapacitású papíradagoló modul részeinek leírása |
|
|---|---|
|
1 |
Kiadógomb az XL nagy kapacitású papíradagoló modul mozgatásához. |
|
2 |
Papírméretjelző jelzi, ha a papírméretet hosszú lapokhoz való használatra módosították |
|
3 |
Ezzel a gombbal nyitható a papírtálca. |
|
4 |
Fogantyú az XL nagy kapacitású papíradagoló modul elhúzásához a nyomtatómodultól. |
|
5 |
A papírtálca a hordozók tárolására szolgál. |
|
6 |
A POD Deck Lite Attachment Kit-C segítségével csatlakoztathatja az XL nagykapacitású papíradagoló modult a nyomtatóhoz. |
VIGYÁZAT
Mielőtt az XL nagykapacitású papíradagoló modult áramforráshoz csatlakoztatná, gondoskodjon a megfelelő földeléséről.
Mielőtt az XL nagykapacitású papíradagoló modult leválasztaná az áramforrásról, válassza le a földelésről.
A papír kezelésekor vigyázzon, hogy a papír szélével ne vágja el a kezét.
FONTOS
Amikor a papírtálca belső emelőjét felemeli (mért például leejtett valamit), akkor azt legfeljebb 50 mm (2 hüv.) magasságba emelje, illetve ne mozgassa rézsútosan. Ez hibás működést vagy a berendezés károsodását okozhatja.
Ha a nyomtató be van kapcsolva, ne emelje meg a papírtálca belső emelőjét. Ez hibás működést vagy a berendezés károsodását okozhatja. Ha muszáj felemelnie a papírtálca belső emelőjét (például azért, mert leejtett valamit), kapcsolja ki a nyomtatót úgy, hogy a papírtálcák nyitva maradjanak.

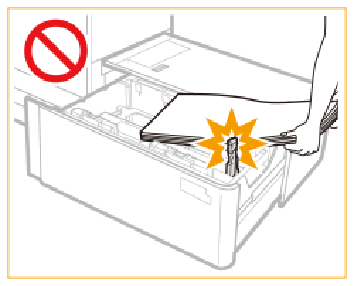

A hordozók betöltésekor ne üsse meg a jobb oldali papírvezetőt. Ez hibás működést vagy a berendezés károsodását okozhatja.
Ellenőrizze és készítse elő a hordozókat.
Ha szükséges, ébressze fel a nyomtatórendszert az energiatakarékos módból.
|
Művelet |
||
|---|---|---|
|
1 |

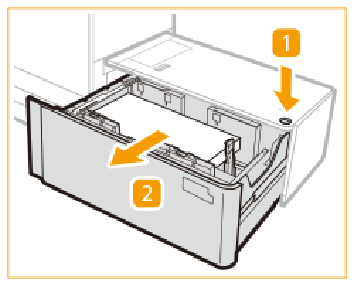

Nyomja meg a gombot (1) a nagy kapacitású papírtálca (2) kinyitásához. |
|
|
Ha a hordozó mérete változatlan, folytassa az 6. lépéssel, máskülönben folytassa a 2. lépéssel. |
||
|
2 |
Csúsztassa a jobb oldali papírvezetőt a papírtálca jobb oldalára úgy, hogy elegendő hely maradjon a hordozók behelyezéséhez.  MEGJEGYZÉS
Villog vagy folyamatosan ég a papírméretjelző. |
|
|
3 |
Távolítsa el az összes hordozót. |
|
|
Amikor a papírváltás lámpája villog, folytassa a 6. lépéssel, ha pedig folyamatosan ég, folytassa a 4. lépéssel. |
||
|
4 |
Csukja le nagykapacitású papírtálcát, és várja meg, amíg a papírváltás lámpája és a nyitógomb is kigyúl. FONTOS
Ne nyissa fel a nagykapacitású papírtálcát, amíg a papírváltás lámpája és a nyitógomb villog. |
|
|
5 |
Nyomja meg a gombot (1) a nagy kapacitású papírtálca (2) kinyitásához. |
|
|
6 |

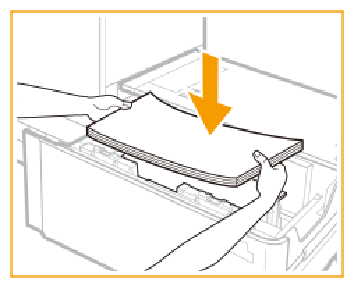

Helyezzen be kb. 10 mm (0,4 hüv.) vastagságú hordozóköteget. |
|
|
7 |

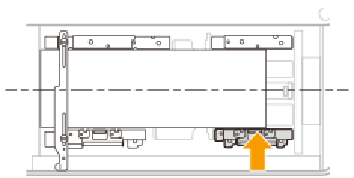

Tolja a hordozót a bal oldali falhoz, nyomja össze a bal oldali papírvezetőt, és csúsztassa a papírvezetőt a hordozókötegre. FONTOS
|
|
|
||
|
8 |

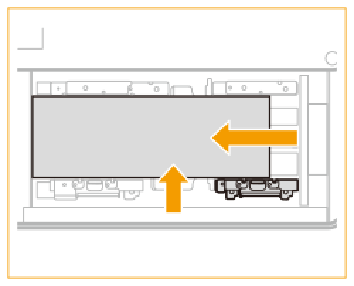

Tolja a hordozóköteget a bal oldali falnak és a jobb oldali papírvezetőnek. |
|
|
9 |

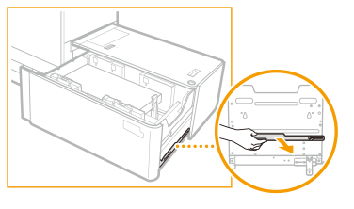

Vegye ki a hosszú lapok rögzítőkonzolját a nagykapacitású papírtálca jobb oldalából. |
|
|
10 |

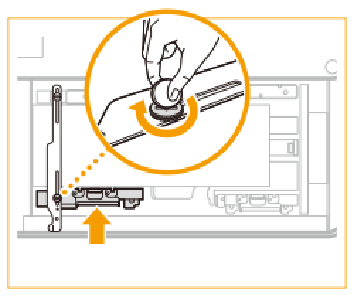

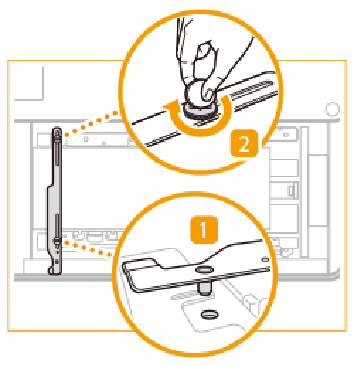

Helyezze a rögzítőkonzolt a rögzítőcsappal együtt a jelzett résbe (1), és húzza meg a hátsó csavart (2). |
|
|
11 |

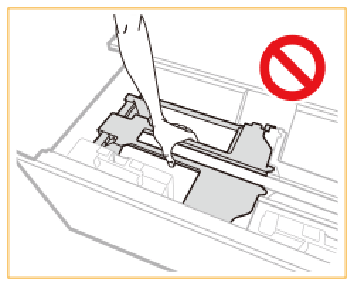

Tartsa a bal oldali papírvezetőt a hordozókötegnél, és húzza meg az elülső csavart. |
|
|
12 |

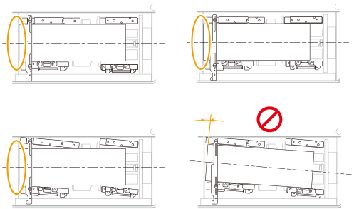

Gondoskodjon arról, hogy a hordozóköteg bal oldalának mindkét sarka hozzáérjen a bal oldali falhoz. |
|
|
13 |

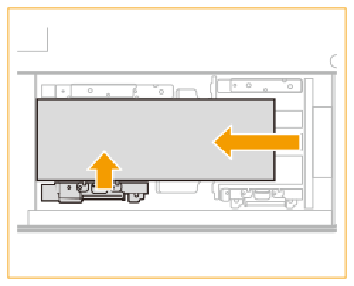

Csúsztassa a papírvezetőt a hordozókötegnek. FONTOS
A papírvezetők megfelelő elhelyezéséhez használja a papírméret-jelzőket. |
|
|
14 |

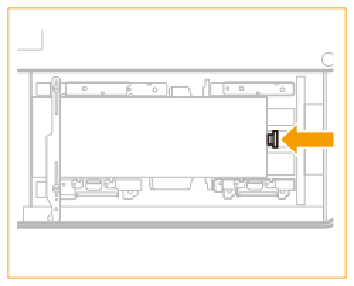

Csúsztassa a jobb oldali papírvezetőt a hordozókötegnek. |
|
|
15 |

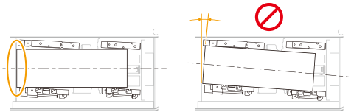

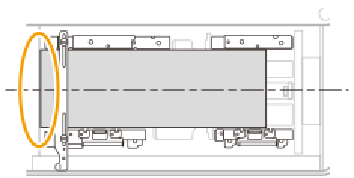

Gondoskodjon arról, hogy a hordozóköteg rés nélkül a bal oldali falhoz érjen. |
|
|
16 |

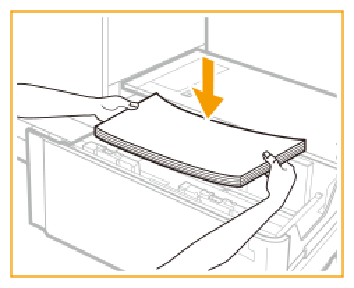

Folytassa a következő, kb. 20 mm (0,8 hüv.) vastagságú hordozókötegek behelyezését. FONTOS
|
|
|
17 |
Óvatosan zárja be a papírtálcát, és bizonyosodjon meg róla, hogy az a helyére kattan. VIGYÁZAT
A nagy kapacitású papírtálca becsukásakor vigyázzon, hogy ne csípje oda az ujját. Ez sérülést okozhat. |
|
Papírelakadás esetén, illetve ha azt tapasztalja, hogy csökkent a nyomtatási minőség, fordítsa meg a hordozóköteget, és töltse be újra. A papírelakadás elkerülése érdekében a dombornyomott, egy oldalon bevonatos és a már nyomatot tartalmazó papírokat ne töltse be újra. Ilyen hordozók esetén használjon új köteget.
Csomagolja vissza hordozókat eredeti csomagolásukba, a csomagot pedig tárolja száraz, napfénytől és magas hőmérséklettől védett helyen.
).
/
