打印过程

varioPRINT iX-series 具有按需喷墨压电墨水技术。在打印模块中,打印带将纸张传送到打印头下方。打印头的喷嘴喷射墨滴。定影模块的硒鼓烘干已打印的纸张。后置定影单元会将非常热的湿空气喷射到纸张的表面上。冷空气冲击单元可降低纸张的温度。打印机定期清洁打印头。因此,打印头组件移动到维护位置。

打印过程中介质纸张的传输

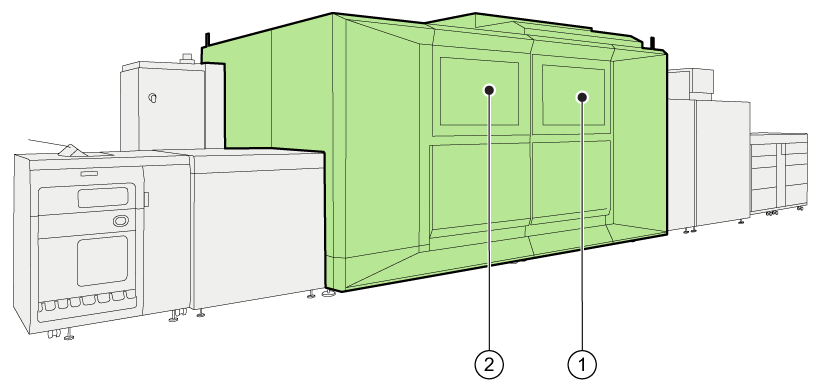

打印过程的位置

打印过程的位置

1

打印模块打印纸张。

2

定影模块烘干已打印的纸张。

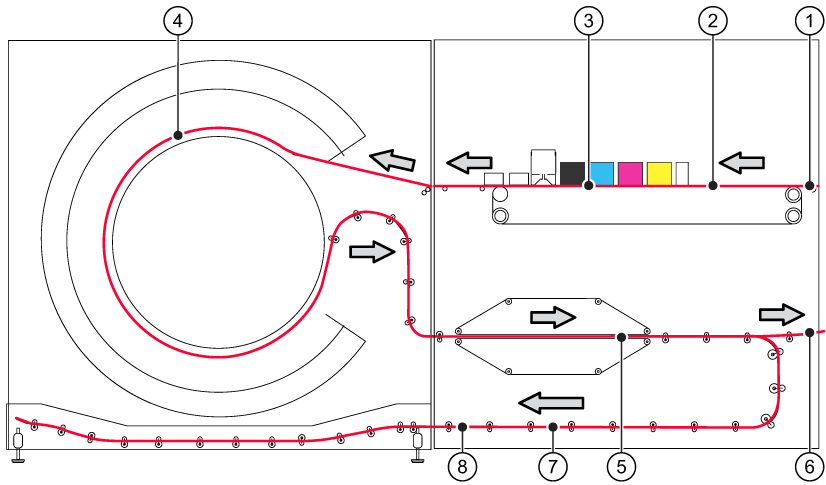

打印过程中纸张的传输

说明

1

在纸路上传输的纸张进入打印模块。

2

打印带使用吸气技术让纸张平坦。

3

纸张在打印头下方喷嘴喷射墨水或 ColorGrip 的地方以单遍法移动。

4

加热后吹拂的空气会烘干定影硒鼓中的打印件。由于采用了吸气技术,打印件会从打印带移动到定影模块中的纸路。

5

在后置定影单元中,纸张表面会遇到具有一定湿度的散发热量。

6

对于双面打印,打印件会再次通过输入对准装置和打印模块。在纸张传输过程中会发生纸张冷却以重新调整纸张。

7

发生纸张冷却以防止纸张粘连。

8

对于单面和双面打印,打印件通过水平传输纸盒进入对准输出模块。

打印过程

打印头组件可容纳五个打印头阵列:黑色 (K)、青色 (C)、品红色 (M)、黄色 (Y) 和 ColorGrip。每个阵列包含三个打印头。图像由四个不同的单色位图构成。ColorGrip 打印头仅在墨水到达的位置喷射 ColorGrip 墨滴。

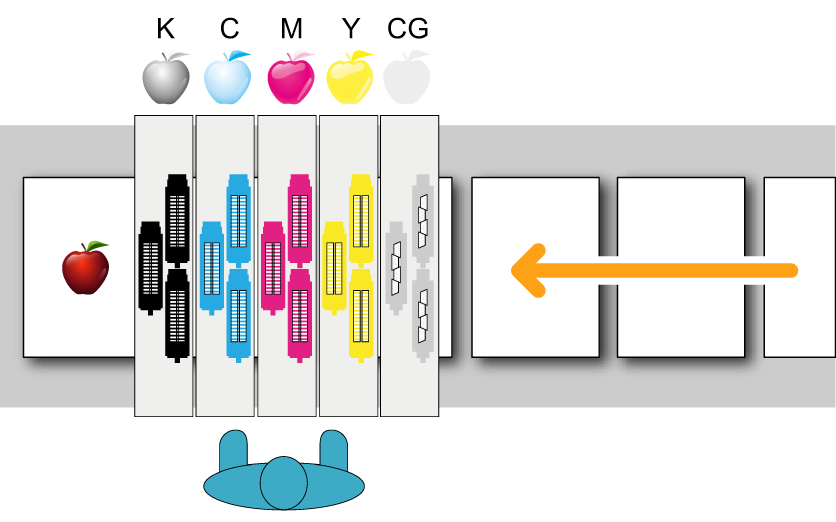

CMYK 和 ColorGrip 打印过程

喷墨

单个墨水打印头 (1200dpi) 由 10 个部分组成,这些部分总共包含 5312 个用于产生墨滴的喷嘴。这会导致每个打印头阵列都有 3 x 5312 = 15.936 个喷嘴。

一个 ColorGrip 墨水打印头 (600dpi) 由四个部分组成,这些部分总共包含 2656 个用于产生 ColorGrip 墨滴的喷嘴。这会导致此打印头阵列有 3 x 2656 = 7.968 个喷嘴。

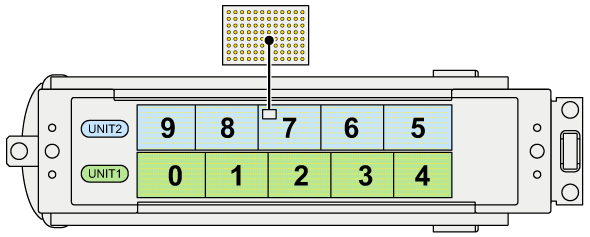

带喷嘴开口的打印头

喷嘴的压电元件能够感知电信号。压电元件的形状将会改变并在墨水中产生压力脉冲。墨滴高速离开喷嘴腔并撞在通过打印带的纸张上。

喷嘴接收电信号 (A) 并喷射墨滴 (B)
