varioPRINT iX-series har en piezoelektrisk bläckteknik med droppe på begäran. I utskriftsmodulen överför utskriftsbandet arken under skrivarhuvudena. Skrivarhuvudenas munstycken matar ut bläckdroppar. Fixeringsmodulens trumma torkar de utskrivna arken. Efterfixeringsenheten sprutar ut mycket het, fuktig luft på arkets yta. Svalluftsenheterna sänker arkens temperatur. Skrivaren rengör skrivarhuvudena regelbundet. Därför flyttas skrivarhuvudenheten till underhållspositionen.

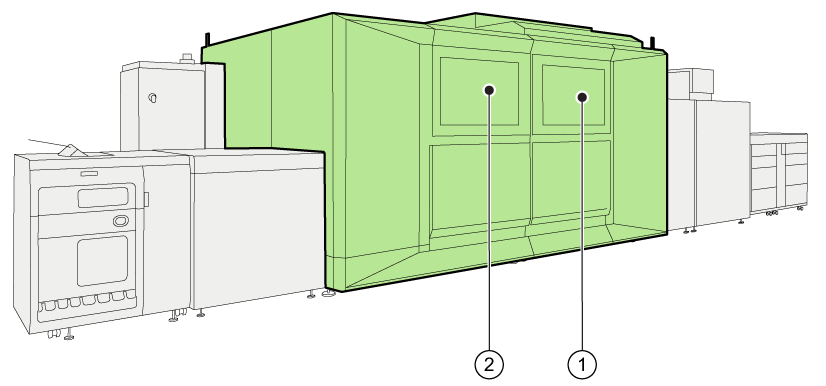

Plats för utskriftsprocess |
Plats för utskriftsprocess |
|
|---|---|
|
1 |
Utskriftsmodulen skriver ut arken. |
|
2 |
Fixeringsmodulen torkar de utskrivna arken. |

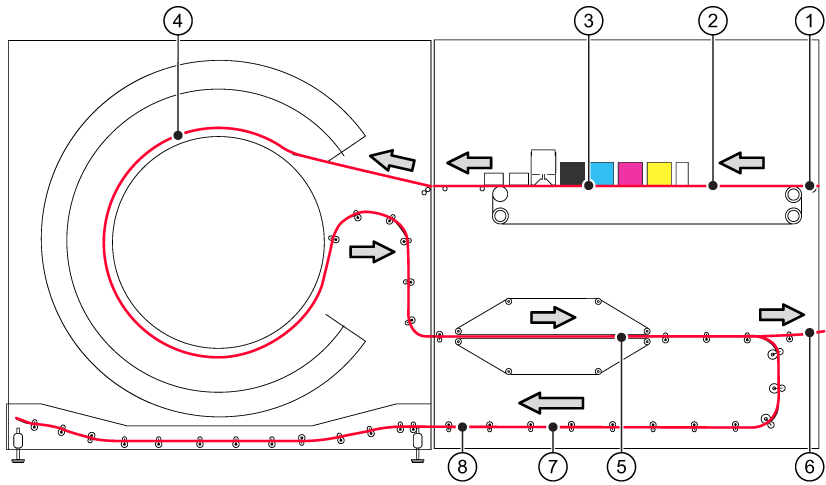

Överföring av arken under utskriftsprocessen|
Beskrivning |
|
|---|---|
|
1 |
Arken som transporteras på pappersbanan matas in i utskriftsmodulen. |
|
2 |
Utskriftsbandet använder en teknik med luftsug för att platta till arken. |
|
3 |
Arken rör sig i ett svep under skrivarhuvudena där munstyckena matar ut bläcket eller ColorGrip. |
|
4 |
Den uppvärmda luften från fläkten torkar utskrifterna i fixeringstrumman. Tack vare luftsugstekniken flyttas utskrifterna från utskriftsbandet till pappersbanan i fixeringsmodulen. |
|
5 |
Arken värms med fuktig luft på ytan i efterfixeringsenheten. |
|
6 |
För dubbelsidiga utskrifter förs utskrifterna för andra passering genom inmatningsregistreringsenheten och utskriftsmodulen. Under papperstransporten rekonditioneras arken genom kylning. |
|
7 |
Arkkylning inträffar för att förhindra att arken stockar sig. |
|
8 |
För enkel- och dubbelsidiga utskrifter förs utskrifterna till registreringsutgångsmodulen via den horisontella transportluckan. |

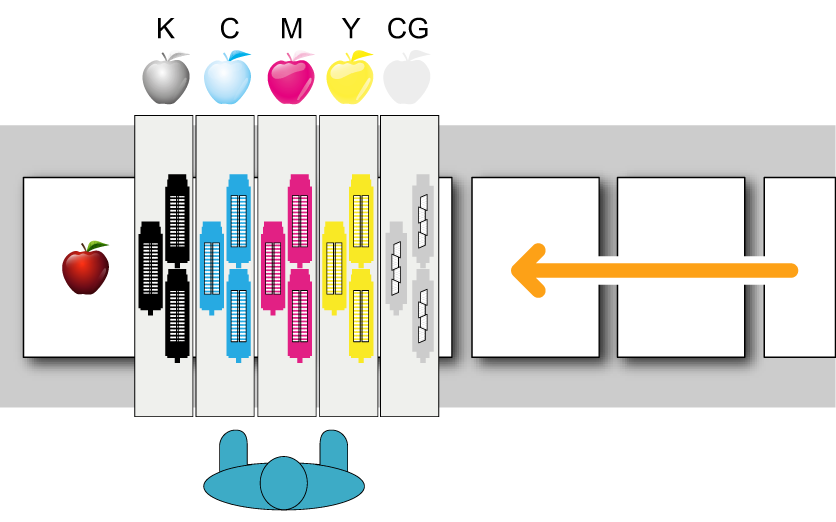

Skrivarhuvudenheten innehåller fem skrivarhuvuden: svart (K), cyan (C), magenta (M), gult (Y), och ColorGrip. Varje uppsättning innehåller tre skrivarhuvuden. Bilden byggs upp av fyra olika svartvita bitmappar. ColorGrip-skrivarhuvudena matar endast ut ColorGrip-droppar på de platser där bläck hamnar.
CMYK- och ColorGrip-utskriftsprocessen

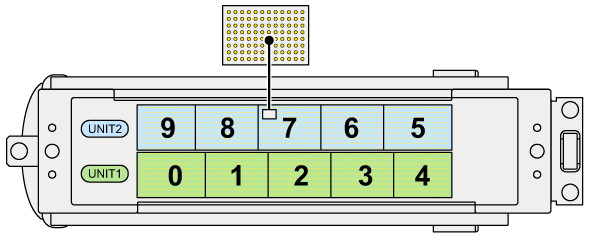

Ett enda bläckskrivarhuvud (1 200 dpi) består av tio segment med totalt 5 312 munstycken som producerar bläckdroppar. Detta ger 3 × 5 312 = 15 936 munstycken per skrivarhuvudsenhet.
Ett enda ColorGrip-bläckskrivarhuvud (600 dpi) består av fyra segment med totalt 2 656 munstycken som producerar ColorGrip-droppar. Detta ger 3 × 2 656 = 7 968 munstycken för denna skrivarhuvudsenhet.
Skrivarhuvud med munstyckesöppningarMunstyckets piezoelektriska material uppfattar en elektrisk signal. Det piezoelektriska materialets form ändras och orsakar en tryckpuls i bläcket. Droppen lämnar munstyckets kammare i hög fart och träffar arket som passerar på utskriftsbandet.
Munstycket tar emot en elektrisk signal (A) och matar ut en bläckdroppe (B)
