varioPRINT iX-series include o tehnologie piezoelectrică care aplică picăturile de cerneală la cerere. În modulul de imprimare, banda de imprimare transferă colile sub capetele de imprimare. Duzele capetelor de imprimare emit picăturile de cerneală. Tamburul modulului de fixare usucă colile imprimate. Unitatea de post-fixare aplică pe suprafața colilor un jet de aer umed și foarte fierbinte. Unitățile de răcire cu aer rece reduc temperatura colilor. Imprimanta curăță regulat capetele de imprimare. Prin urmare, unitatea capului de imprimare se deplasează în poziția de întreținere.
Poziția procesului de imprimare |
Poziția procesului de imprimare |
|
|---|---|
|
1 |
Modulul de imprimare imprimă colile. |
|
2 |
Modulul de fixare usucă colile imprimate. |

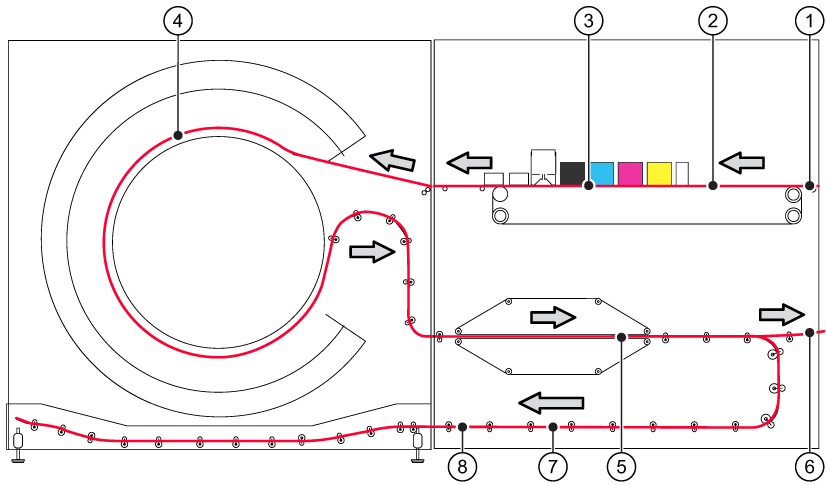

Transferul colilor în timpul procesului de imprimare|
Descriere |
|
|---|---|
|
1 |
Colile transportate pe traseul pentru hârtie intră în modulul de imprimare. |
|
2 |
Banda de imprimare utilizează tehnica cu aer de aspirație pentru a aplatiza colile. |
|
3 |
Colile efectuează o singură trecere pe sub capetele de imprimare, ale căror duze emit cerneala sau ColorGrip. |
|
4 |
Aerul încălzit emis de ventilatoare usucă materialele imprimate în tamburul de fixare. Grație tehnicii cu aer de aspirație, materialele imprimate se deplasează de la banda de imprimare la traseul hârtiei din modulul de fixare. |
|
5 |
Pe suprafața colilor este aplicat aer fierbinte și umed în unitatea de post-fixare. |
|
6 |
Pentru imprimarea față-verso, materialele imprimate efectuează o a doua trecere prin unitatea de introducere pentru aliniere și modulul de imprimare. În timpul transportului hârtiei, colile sunt recondiționate prin răcire. |
|
7 |
Răcirea colilor are rolul de a preveni blocarea acestora. |
|
8 |
Pentru imprimarea față și față-verso, materialele imprimate merg la modulul de ieșire pentru aliniere prin tava de transport orizontal. |

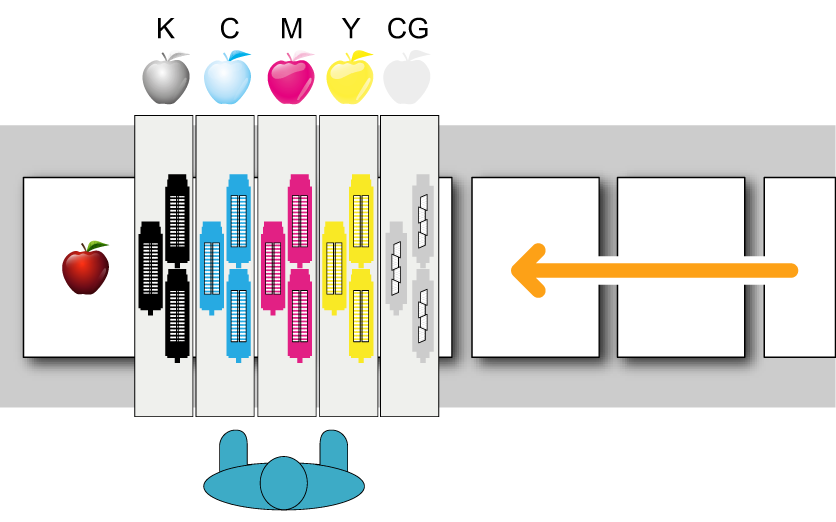

Unitatea capetelor de imprimare conține patru matrici de capete de imprimare: negru (K), turcoaz (C), magenta (M), galben (Y) și ColorGrip. Fiecare matrice conține trei capete de imprimare. Imaginea este construită pe baza a patru imagini bitmap monocrome diferite. Capetele de imprimare ColorGrip emit picăturile de ColorGrip numai în pozițiile în care este necesară cerneala.
Procesul de imprimare CMYK și ColorGrip

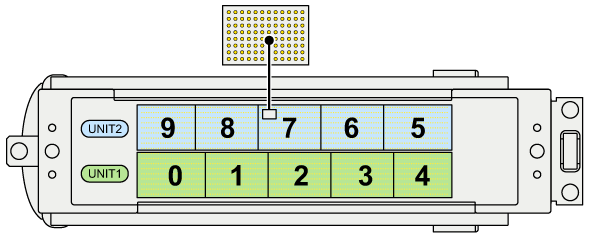

Un singur cap de imprimare cu cerneală (1.200 dpi) constă în 10 segmente cu câte 5312 duze, care emit picăturile de cerneală. Acest lucru înseamnă un total de 3 x 5312 = 15.936 duze pentru fiecare matrice de capete de imprimare.
Un singur cap de imprimare cu ColorGrip (600 dpi) constă în patru segmente cu câte 2656 duze, care emit picăturile de ColorGrip. Acest lucru înseamnă un total de 3 x 2656 = 7.968 duze pentru această matrice de capete de imprimare.
Cap de imprimare cu deschiderile duzelorElementul piezoelectric al duzei poate detecta un semnal electric. Forma elementului piezoelectric se schimbă, generând un impuls de presiune în cerneală. Picătura iese din camera duzei la viteză înaltă, ajungând pe hârtia care trece pe banda de imprimare.
Duza primește un semnal electric (A) și emite o picătură de cerneală (B).
