W urządzeniu varioPRINT iX-series wykorzystano piezoelektryczną technologię atramentową drop-on-demand (kropla na żądanie). W module drukowania pas drukujący przesuwa arkusz pod głowicami drukującymi. Dysze głowic drukujących wyrzucają krople tuszu. Bęben modułu utrwalania suszy zadrukowane arkusze. Moduł obsługi po utrwaleniu wyrzuca bardzo gorący strumień wilgotnego powietrza na powierzchnię arkusza. Moduły uderzeniowe zimnego powietrza obniżają temperaturę arkuszy. Drukarka regularnie czyści głowice drukujące. Dlatego moduł głowic drukujących przechodzi w położenie konserwacji.
Lokalizacja procesu drukowania |
Lokalizacja procesu drukowania |
|
|---|---|
|
1 |
Moduł drukowania drukuje arkusze. |
|
2 |
Moduł utrwalania suszy zadrukowane arkusze. |

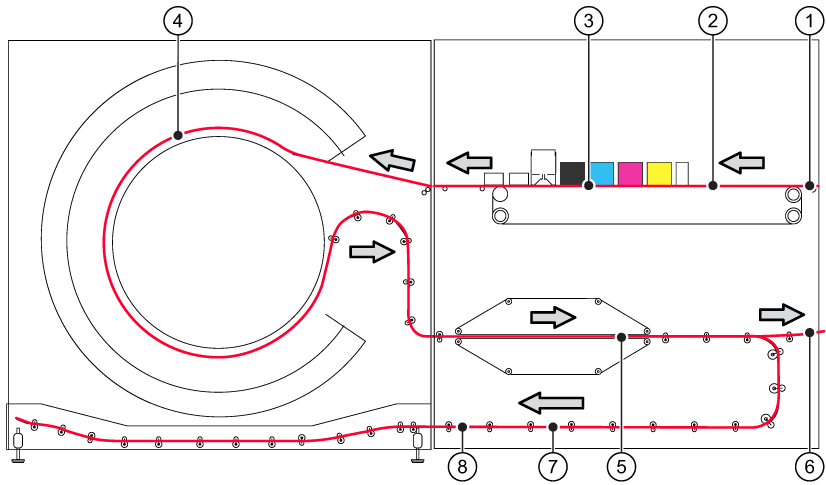

Przenoszenie arkuszy w trakcie procesu drukowania|
Opis |
|
|---|---|
|
1 |
Arkusze transportowane na ścieżce papieru docierają do modułu drukowania. |
|
2 |
Pas drukujący wykorzystuje technikę zasysania powietrza w celu rozpłaszczania arkuszy. |
|
3 |
Arkusze poruszają się drogą jednoprzebiegową pod głowicami drukującymi, gdzie dysze wyrzucają tusz lub płyn ColorGrip. |
|
4 |
Gorące powietrze z wentylatora suszy wydruki na bębnie utrwalającym. Dzięki zastosowaniu techniki zasysania powietrza wydruki przechodzą z pasa drukującego na ścieżkę papieru w module utrwalania. |
|
5 |
Arkusze są poddawane działaniu ciepła z wilgocią na ich powierzchni w module obsługi po utrwaleniu. |
|
6 |
Wydruki dwustronne trafiają ponownie do modułu rejestracji wejścia oraz do modułu drukowania. Podczas transportu papieru następuje chłodzenie arkuszy w celu ich regeneracji. |
|
7 |
Następuje chłodzenie arkuszy, aby zapobiec ich blokowaniu. |
|
8 |
Wydruki jednostronne i dwustronne trafiają do modułu rejestracji wyjścia przez tacę transportu poziomego. |
Moduł głowic drukujących zawiera pięć matryc głowic drukujących: czarnym (K), błękitnym (C), magentą (M), żółtym (Y) i ColorGrip. W każdym rzędzie są trzy głowice drukujące. Obraz jest tworzony z czterech różnych monochromatycznych map bitowych. Głowice drukujące ColorGrip wyrzucają krople płynu ColorGrip tylko w miejscach, gdzie będzie zastosowany tusz.
Proces drukowania z użyciem tuszów CMYK i płynu ColorGrip
Pojedyncza głowica drukująca z tuszem (1200 dpi) składa się z 10 segmentów zawierających łącznie 5312 dysz do wytwarzania kropel tuszu. Daje to 3 x 5312 = 15 936 dysz na matrycę głowic drukujących.
Pojedyncza głowica drukująca z płynem ColorGrip (600 dpi) składa się z czterech segmentów zawierających łącznie 2656 dysz do wytwarzania kropel płynu ColorGrip. Daje to 3 x 2656 = 7968 dysz dla tej matrycy głowic drukujących.
Głowica drukująca z otworami dyszElement piezoelektryczny dyszy odbiera sygnały elektryczne. Pod ich wpływem kształt elementu piezoelektrycznego zmienia się, co powoduje powstanie impulsu ciśnienia w tuszu. Kropla z dużą prędkością opuszcza komorę dyszy i uderza w arkusz przesuwany na pasie drukującym.
Dysza odbiera sygnał elektryczny (A) i wyrzuca kroplę (B)
