varioPRINT iX-series adotta una tecnologia a getto di inchiostro piezoelettrico drop-on-demand. Nel modulo di stampa, il nastro di stampa trasferisce i fogli sotto le testine di stampa. Gli ugelli delle testine di stampa espellono le gocce di inchiostro. Il tamburo del modulo di fissaggio asciuga i fogli stampati. L'unità post fissaggio espelle un getto molto caldo di aria umida sulla superficie del foglio. Le unità di fissaggio ad aria fredda riducono la temperatura dei fogli. La stampante pulisce regolarmente le testine di stampa. Quindi, l'unità testine di stampa si sposta nella posizione di manutenzione.

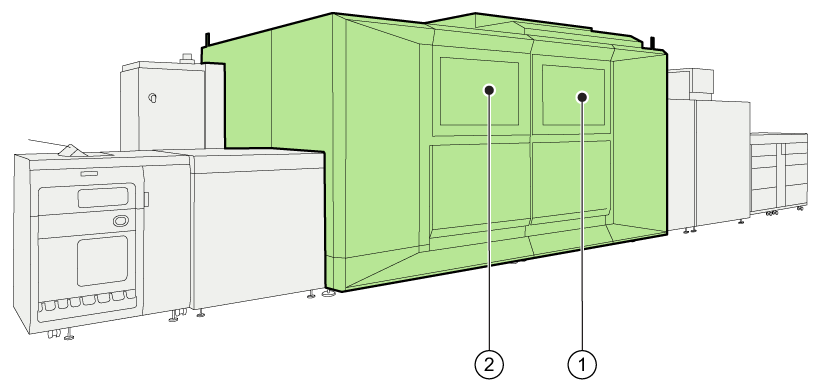

Ubicazione del processo di stampa |
Ubicazione del processo di stampa |
|
|---|---|
|
1 |
Il modulo di stampa provvede alla stampa dei fogli. |
|
2 |
Il modulo di fissaggio asciuga i fogli stampati. |

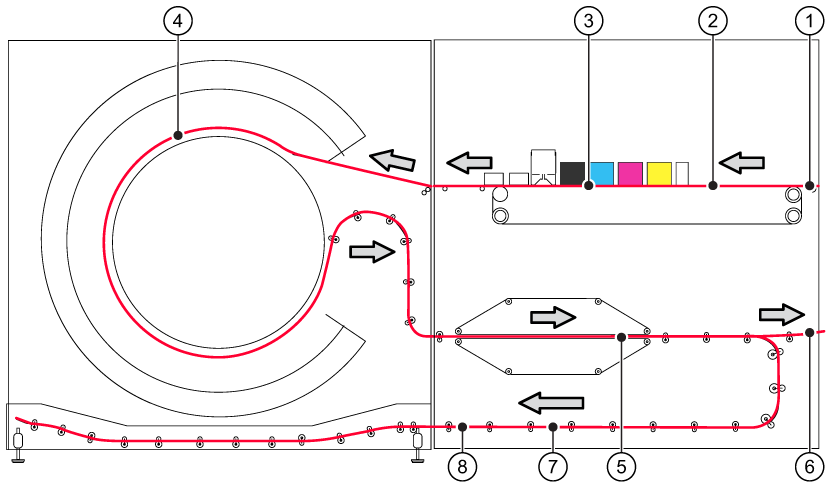

Trasferimento dei fogli durante il processo di stampa|
Descrizione |
|
|---|---|
|
1 |
I fogli trasportati sul percorso della carta entrano nel modulo di stampa. |
|
2 |
Il nastro di stampa utilizza la tecnica di risucchio pneumatico per appiattire i fogli. |
|
3 |
I fogli si spostano con un unico passaggio sotto le testine di stampa, dove gli ugelli espellono l'inchiostro o ColorGrip. |
|
4 |
L'aria riscaldata e ventilata asciuga le stampe nel tamburo di fissaggio. Grazie alla tecnica di aspirazione dell'aria, le stampe si spostano dal nastro di stampa al percorso della carta nel modulo di fissaggio. |
|
5 |
I fogli ricevono un getto di calore con umidità sulla loro superficie nell'unità post fissaggio. |
|
6 |
Per le stampe fronte/retro, le stampe passano per un secondo attraverso l'unità di registrazione di input e il modulo di stampa. Durante il trasporto della carta si verifica il raffreddamento dei fogli per ricondizionarli. |
|
7 |
Il raffreddamento dei fogli serve a impedire il blocco dei fogli. |
|
8 |
Per le stampe solo fronte e fronte/retro, le stampe arrivano al modulo di output registrazione tramite il vassoio di trasporto orizzontale. |

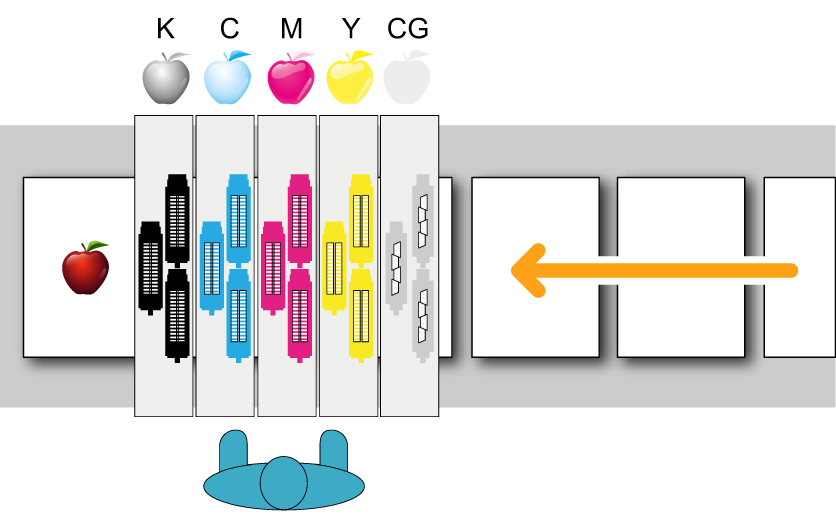

L'unità testine di stampa contiene cinque serie di testine di stampa: nero (K), ciano (C), magenta (M), giallo (Y) e ColorGrip. Ogni serie contiene tre testine di stampa. L'immagine viene creata a partire da quattro diverse bitmap monocromatiche. Le testine di stampa ColorGrip espellono le gocce di inchiostro ColorGrip solo nelle posizioni in cui arriva l'inchiostro.
CMYK e il processo di stampa ColorGrip

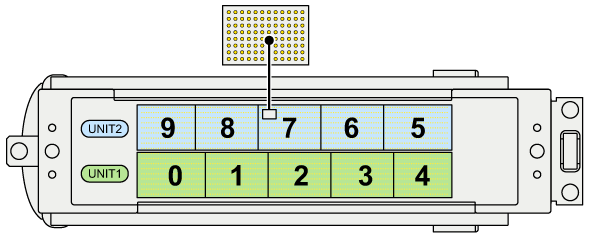

Una singola testina di stampa (1200 dpi) è composta da 10 segmenti che contengono 5.312 ugelli in totale per produrre gocce di inchiostro. Il risultato sono 3 x 5312 = 15.936 ugelli per serie di testine di stampa.
Una singola testina di stampa ColorGrip (600 dpi) è composta da quattro segmenti che contengono 2.656 ugelli in totale per produrre gocce ColorGrip. Il risultato sono 3 x 2656 = 7.968 ugelli per questa serie di testine di stampa.
Testina di stampa con aperture per l'ugelloL'elemento piezoelettrico dell'ugello è in grado di percepire un segnale elettrico. La forma dell'elemento piezoelettrico cambia, causando un impulso di pressione nell'inchiostro. La goccia di inchiostro lascia la camera dell'ugello con un'elevata velocità e colpisce il foglio che passa sul nastro di stampa.
L'ugello riceve un segnale elettrico (A) ed espelle una goccia di inchiostro (B)
