varioPRINT iX-series cuenta con una tecnología piezoeléctrica de goteo controlado. En el módulo de impresión, la banda de impresión transfiere las hojas bajo los cabezales de impresión. Las boquillas de los cabezales expulsan gotas de tinta. El tambor del módulo de fijación seca las hojas impresas. La unidad de fijación posterior expulsa aire húmedo muy caliente en la superficie de la hoja. Las unidades de eyección de aire frío hacen descender la temperatura de las hojas. La impresora limpia periódicamente los cabezales. Para ello, la unidad de cabezales se desplaza a la posición de mantenimiento.

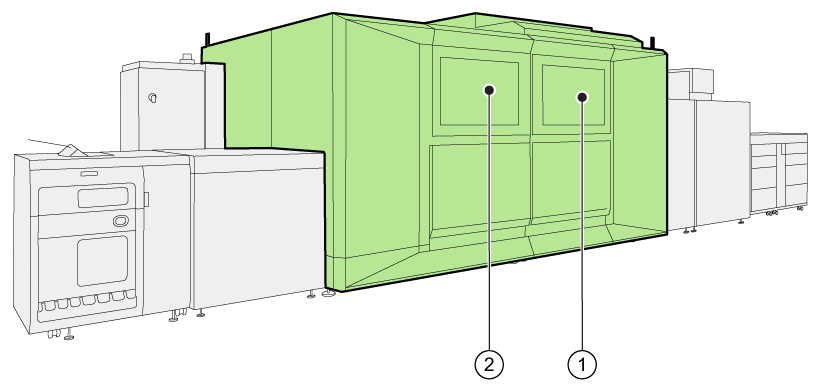

Ubicación del proceso de impresión |
Ubicación del proceso de impresión |
|
|---|---|
|
1 |
El módulo de impresión imprime las hojas. |
|
2 |
El módulo de fijación seca las hojas impresas. |

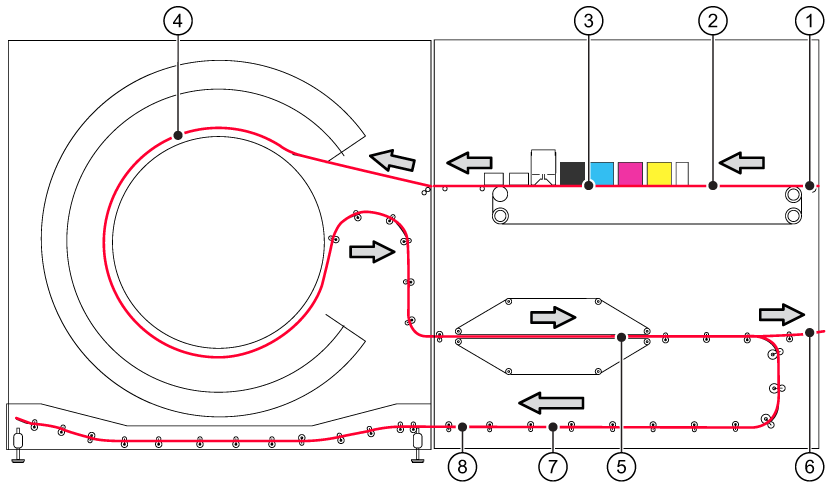

Transferencia de hojas durante el proceso de impresión|
Descripción |
|
|---|---|
|
1 |
Las hojas se transfieren al módulo de impresión desde la ruta de papel. |
|
2 |
La banda de impresión utiliza una técnica de succión de aire para alisar las hojas. |
|
3 |
Las hojas se desplazan en un solo paso bajo los cabezales de impresión, donde los inyectores expulsan tinta o ColorGrip. |
|
4 |
Las impresiones se secan en el tambor de fijación mediante aire caliente. Mediante una técnica de succión de aire, las impresiones pasan de la banda de impresión al recorrido del papel del módulo de fijación. |
|
5 |
En la unidad de fijación posterior, se emite una ráfaga de calor húmedo en la superficie de las hojas. |
|
6 |
En las impresiones a dos caras, las copias pasan a la segunda vuelta a través de la unidad de registro de entrada y el módulo de impresión. Durante el transporte del papel, las hojas se refrigeran para reacondicionarlas. |
|
7 |
La refrigeración se realiza para impedir que las hojas se apelmacen. |
|
8 |
En los trabajos a una y dos caras, las impresiones pasan al módulo de salida de registro a través de la bandeja de transporte horizontal. |

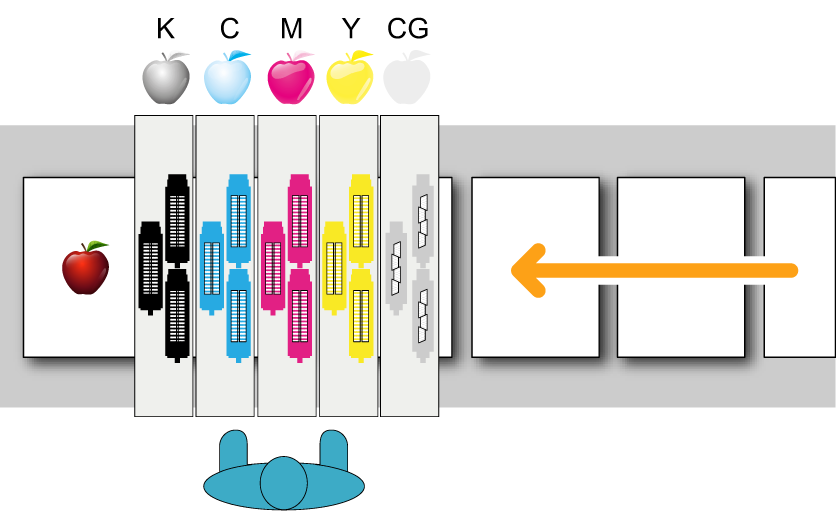

La unidad de cabezales de impresión contiene cinco matrices de cabezales: negro (K), cian (C), magenta (M), amarillo (Y) y ColorGrip. Cada matriz contiene tres cabezales de impresión. La imagen se crea a partir de cuatro mapas de bits monocromáticos diferentes. Los cabezales de impresión de ColorGrip expulsan gotas de ColorGrip solamente en las ubicaciones donde va la tinta.
Proceso de impresión CMYK y ColorGrip

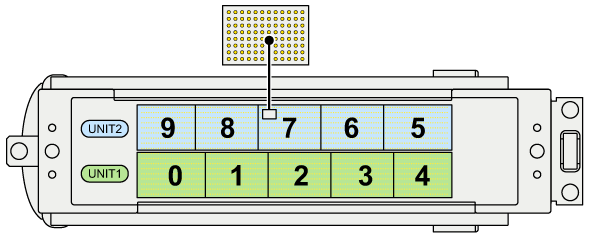

Cada cabezal de tinta (1200 ppp) se compone de 10 segmentos que contienen un total de 5312 inyectores para producir gotas de tinta. Esto da como resultado 3 x 5312 = 15 936 inyectores por cada matriz.
Un cabezal de ColorGrip (600 ppp) se compone de cuatro segmentos que contienen 2656 inyectores para producir gotas de ColorGrip. Esto da como resultado 3 x 2656 = 7968 inyectores en la matriz.
Cabezal de impresión con aberturas de boquillasEl elemento piezoeléctrico de la boquilla es capaz de percibir señales eléctricas. La forma del elemento piezoeléctrico cambia, lo que produce un pulso de presión en la tinta. La gota de tinta sale de la cámara del inyector a gran velocidad y golpea la hoja que pasa por la banda de impresión.
La boquilla recibe una señal eléctrica (A) y expulsa una gota de tinta (B)
