varioPRINT iX-series har en piezoelektrisk DOD-blækteknologi (drop-on-demand). I udskrivningsmodulet overfører udskriftsbåndet arkene under printerhovederne. Dyserne på printhovederne frigiver blækdråber. Tromlen på fikseringsmodulet tørrer de udskrevne ark. "Postfikseringsenheden afgiver et skud meget varmt fugtig luft på arkets overflade. Koldluftforsyningsenhederne sænker arkenes temperatur. Printeren renser printhovederne med jævne mellemrum. Derfor flyttes printhovedenheden til vedligeholdelsespositionen.

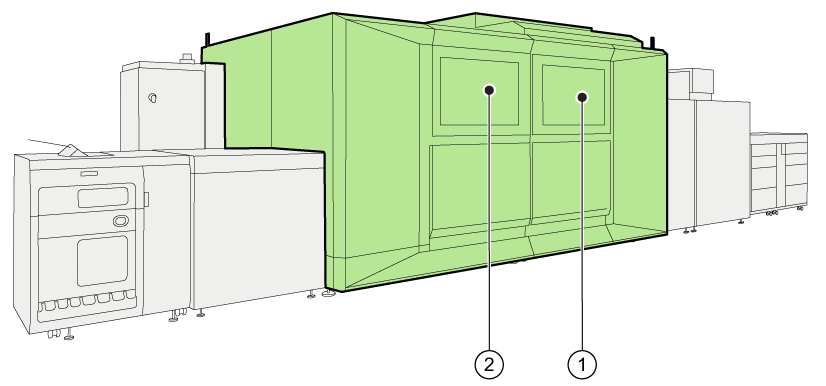

Placering af udskrivningsprocessen |
Placering af udskrivningsprocessen |
|
|---|---|
|
1 |
Udskrivningsmodulet udskriver arkene. |
|
2 |
Fikseringsmodulet tørrer de udskrevne ark. |

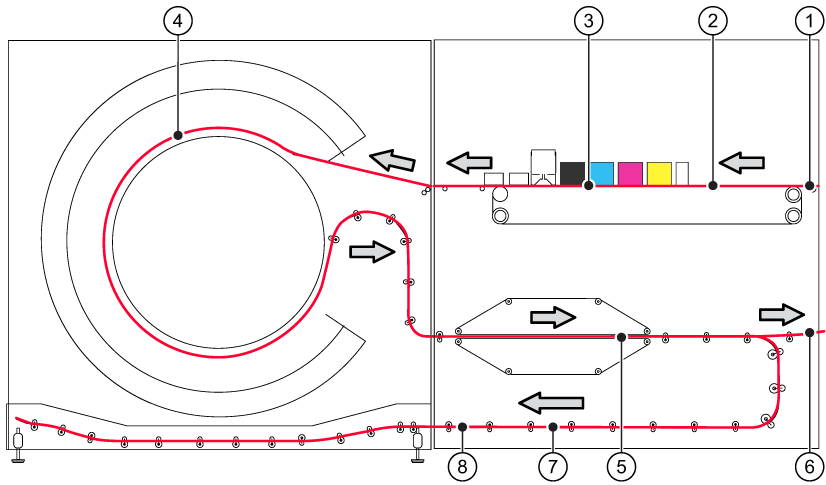

Overførsel af arkene under udskrivningsprocessen|
Beskrivelse |
|
|---|---|
|
1 |
Arkene, der transporteres på papirgangen, kommer ind i udskrivningsmodulet. |
|
2 |
Udskriftsbåndet anvender luftindsugning til at fladgøre arkene. |
|
3 |
Arkene flyttes i en enkelt passage under printhovederne, hvor dyserne frigiver blæk eller ColorGrip. |
|
4 |
Den opvarmede fyntørrede luft tørrer udskrifterne i fikseringstromlen. Ved hjælp af vakuumteknikken flyttes udskrifterne fra udskriftsbåndet til papirgangen i fikseringsmodulet. |
|
5 |
Arkene modtager en varmedosis og fugt på overfladen i postfikseringsenheden. |
|
6 |
Til duplex-udskrifter får udskrifterne en passage mere gennem inputregistreringsenheden og udskrivningsmodulet. Ved papirtransporten udføres arkkøling for optimere arkene. |
|
7 |
Arkafkøling udføres for at forhindre, at arkene blokerer. |
|
8 |
For simplex- og duplexudskrifter går udskrifterne til modelet til registreringsoutput via den vandrette transportbakke. |

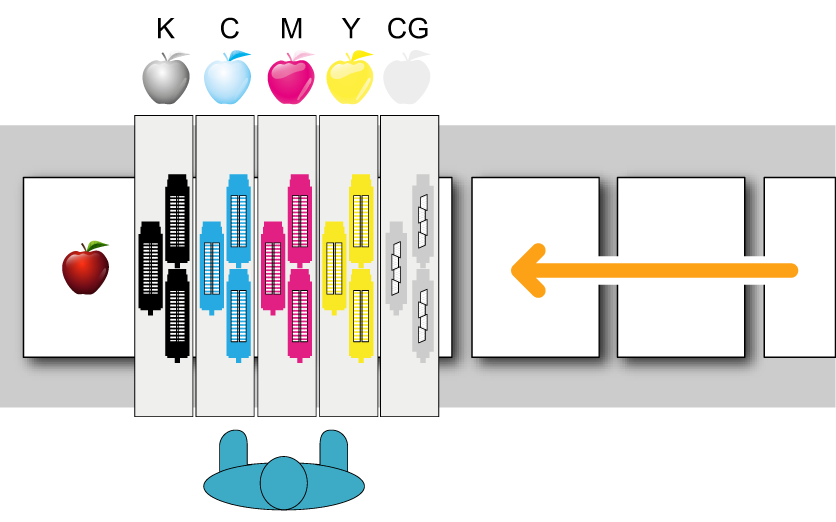

Printhovedenheden indeholder fem printhovedrækker: sort (K), cyan (C), magenta (M), gul (Y) og ColorGrip. Hver række indeholder tre printhoveder. Billedet er opbygget fra fire forskellige monokrome bitmaps. ColorGrip-printhovederne placerer kun ColorGrip-dråber på de steder, hvor der kommer blæk.
CMYK og ColorGrip-udskrivningsproces

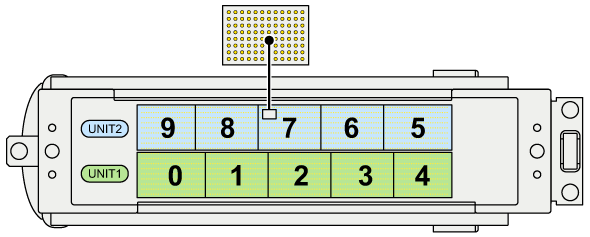

Et enkelt blækprinthoved (1200 dpi) består af 10 segmenter, der indeholder 5312 dyser i alt til fremstilling af blækdråber. Dette giver 3 x 5312 = 15.936 dyser pr. printhovedrække.
Et enkelt ColorGrip-blækprinthoved (600 dpi) består af fire segmenter, der indeholder 2656 dyser i alt til fremstilling af ColorGrip-dråber. Dette giver 3 x 2656 = 7.968 dyser for denne printhovedrække.
Printhoved med dyseåbningerDet piezoelektriske element i dysen kan opfatte et elektrisk signal. Formen på det piezoelektriske element ændres og udløser en trykpuls i blækket. Dråben forlader dysekammeret ved høj hastighed og rammer det ark, der passer forbi på udskriftsbåndet.
Dyser modtager et elektrisk signal (A) og frigiver en blækdråbe (B)
