Tiskárna varioPRINT iX-series podporuje piezoelektrickou inkoustovou technologii řízených kapek. Tiskový pás v tiskovém modulu přesune listy pod tiskové hlavy. Trysky na tiskové hlavě vypustí inkoustové kapky. Válec na fixačním modulu usuší vytištěné listy. Z pofixační jednotky vychází na list velmi horký vlhký vzduch. Jednotky nárazového studeného vzduchu snižují teplotu listů. Jelikož tiskárna pravidelně čistí tiskové hlavy, jednotka tisková hlava se přesune do pozice údržby.

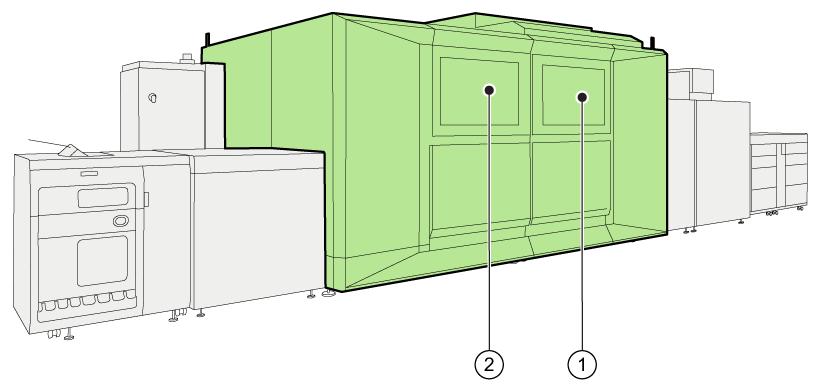

Místo tiskového procesu |
Místo tiskového procesu |
|
|---|---|
|
1 |
Listy tiskne tiskový modul. |
|
2 |
Vytištěné listy suší fixační modul. |

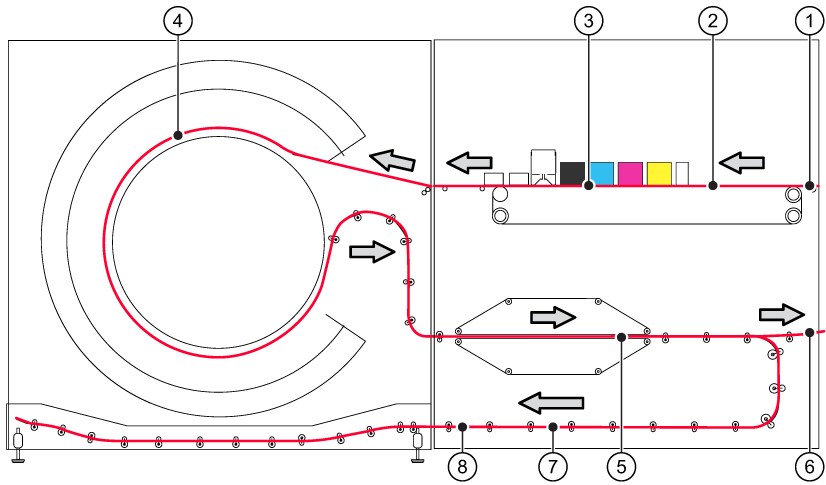

Přenos listů během tiskového procesu|
Popis |
|
|---|---|
|
1 |
Listy jsou přeneseny po dráze papíru do tiskového modulu. |
|
2 |
Tiskový pás vyhlazuje listy pomocí techniky sání vzduchu. |
|
3 |
Listy se pohybují jedním průchodem pod tiskovými hlavami, které na ně z trysek vypouští inkoust nebo kapalinu ColorGrip. |
|
4 |
Zahřátý, vyfukovaný vzduch vysušuje výtisky ve fixačním válci. Díky technice sání vzduchu se výtisky přesunou z tiskového pásu na dráhu papíru ve fixačním modulu. |
|
5 |
Na povrch listů v pofixační jednotce je vypouštěn horký vlhký vzduch. |
|
6 |
Oboustranně tištěné listy ještě jednou projdou vstupní registrační jednotkou a tiskovým modulem. Během přepravy papíru dochází k chlazení listů, aby se obnovil stav listů. |
|
7 |
Dochází k chlazení listů, aby se zabránilo jejich slepování. |
|
8 |
V případě jednostranného a oboustranného tisku se výtisky přesunou přes zásobník vodorovné přepravní jednotky do výchozího modulu registrace. |

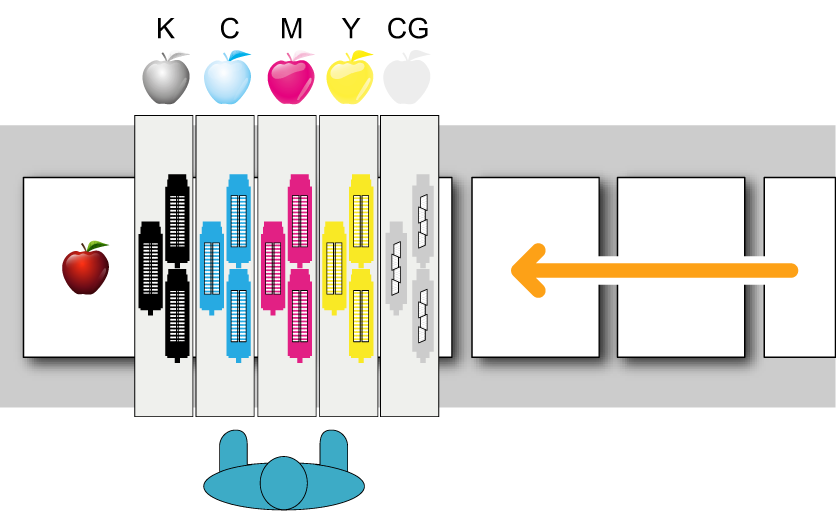

Jednotka tiskové hlavy obsahuje pět řad tiskových hlav: černé (K), azurové (C), purpurové (M), žluté (Y) a kapalinu ColorGrip. Každá řada sestává ze tří tiskových hlav. Obraz se skládá ze čtyř různých monochromatických bitmap. Tisková hlava ColorGrip vypustí kapalinu ColorGrip pouze na místa, kde se nachází inkoust.
Tiskový proces CMYK a ColorGrip

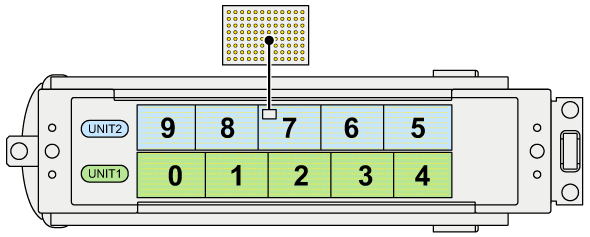

Jedna inkoustová tisková hlava (1 200 dpi) sestává z 10 segmentů, které obsahují celkem 5 312 trysek vytvářejících kapky inkoustu. Výsledkem je tedy 3 x 5 312 = 15 936 trysek v každé řadě tiskových hlav.
Jedna tisková hlava pro kapalinu ColorGrip (600 dpi) sestává ze čtyř segmentů, které obsahují celkem 2 656 trysek vytvářejících kapky ColorGrip. Výsledkem je tedy 3 x 2 656 = 7 968 trysek v této řadě tiskových hlav.
Tisková hlava s tryskovými otvoryPiezoelektrický prvek trysky umožňuje přijmout elektrický signál. Tvar piezoelektrického prvku se změní a vyvine tlakový impuls na inkoust. Kapka vysokou rychlostí opustí tryskovou komoru a dopadne na list, který projíždí na tiskovém pásu.
Tryska přijímá elektrický signál (A) a vypouští kapku inkoustu (B)
