Om vakuumplattan är förorenad måste du rengöra den. Vi rekommenderar att du rengör vakuumplattan varje dag vid dagens slut (efter utskrift, så att bläcket fortfarande är färskt och lätt att ta bort). Om skrivaren skriver ut under flera skift per dag ska du rengöra vakuumplattan var åttonde timme (t.ex. vid slutet av varje skift).
Plats för utskriftsbandetDu måste ha behörighet för att komma åt underhållsuppgifterna och konfigurationsinställningarna.
Du behöver vakuumplattans rengöringsverktyg.
Du behöver rullen med rengöringsdukar.
Du behöver en flaska rengöringsvätska SU70
Instruktionsvideon för denna underhållsåtgärd finns tillgänglig, se Rengöra vakuumplattan.
OBS!
Vi rekommenderar att du använder gummihandskar när du arbetar med bläck, ColorGrip, PML eller SU70 för att hålla händerna rena. Mer information finns i de relaterade materialsäkerhetsdatabladen. (Mer information om skrivarunderhåll)
Bläck, ColorGrip, PML och / eller SU70 innehåller 1,2-bensisotiazol-3 (2H)-on. Ur arbetsmiljövinkel rekommenderas inte att personer som är känsliga för kemikalier (t.ex. personer med astma) arbetar med bläck eller kemikalier.
Om du spiller någon vätska torkar du upp dropparna med engångsdukar och lägger de använda dukarna i en förslutningsbar behållare så att de kan slängas.
|
Åtgärd |
||
|---|---|---|
|
1 |
Tryck på . |
|
|
2 |
Öppna den högra luckan, den övre och nedre luckan och den högra inre luckan på utskriftsmodulen. |
|
|
3 |
Ta rengöringsverktyget. OBS!

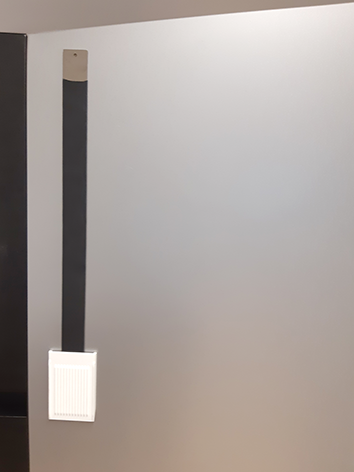

Rengöringsverktyget har inbyggda magneter. Därför fäster den var som helst på skrivaren. Förvara rengöringsverktyget på en synlig plats så att du blir påmind om att genomföra rengöringsproceduren. |
|
|
4 |

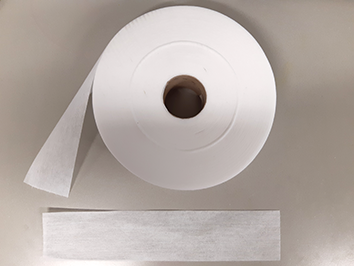

Riv av ett stycke av duken från rullen. |
|
|
5 |

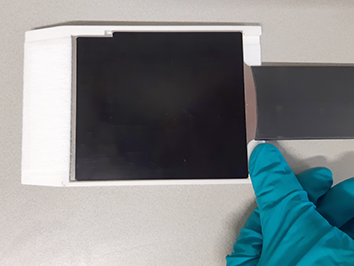

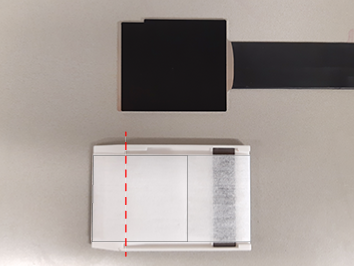

Separera den vita delen från den svarta delen av rengöringsverktyget. Håll tummen på den vita delen som bilden visar och lyft upp rengöringsverktyget. |
|
|
6 |
OBS!

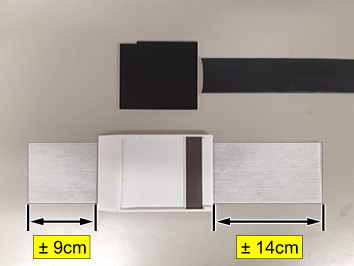

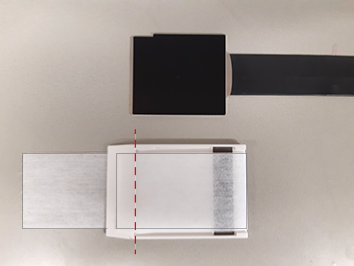

Se till att trasans båda ändar täcker skåran, se illustrationerna. |
|
|
7 |
Montera den vita delen med trasa på den svarta delen av rengöringsverktyget.
|
|
|

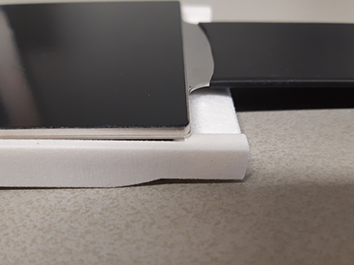

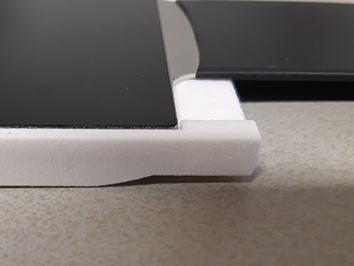

Rättmonterat verktyg |
|
|
|

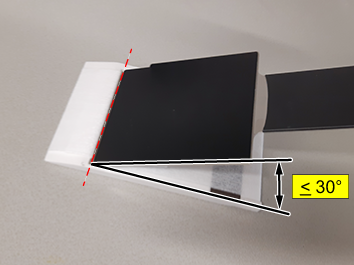

Felmonterat verktyg |
|
|
|
8 |
OBS!

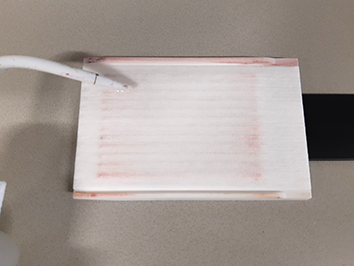

Se till att trasan är fuktad men att rengöringsvätskan inte droppar från rengöringsverktyget/tyget. |
|
|
9 |

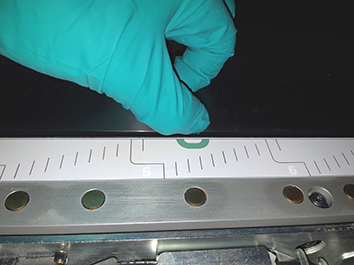

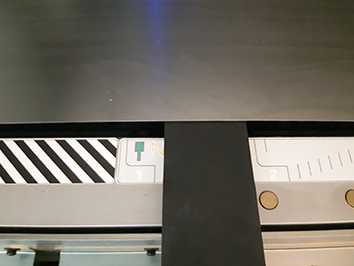

Lyft ut utskriftsbältet i skåran i vakuumplattan på den plats som anges med den gröna symbolen, se illustration. |
|
|
10 |

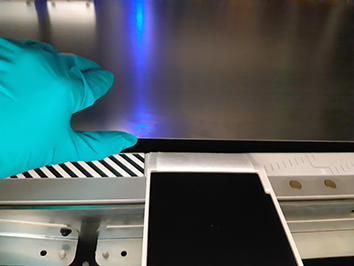

Rikta in rengöringsverktyget mot sidan med räfflorna nedåt på den första markerade punkten på etiketten (vänster sida) längs med vakuumplattan. |
|
|
11 |
Sätt in rengöringsverktyget. Vakuumplattan har också räfflor. Du kan känna räfflorna på rengöringsverktyget sjunka ned i motsvarande räfflor på vakuumplattan. |
|
|
12 |
Skjut rengöringsverktyget framåt tills det syns på motsatt sida av utskriftsbältet (om du ser toppen av verktyget är det okej, se bilden) och skjut tillbaka. Gör detta fyra till fem gånger. Om trasan kommer ut ren, återanvänd trasan till nästa plats. OBS!
Om duken efter fyra eller fem tag är för smutsig för att återanvända ska du byta ut den mot en ny och dra fyra eller fem gånger på samma ställe igen. Du behöver inte använda fler än två dukar per plats. Om trasan fortfarande blir för smutsig, byt ut trasan och fortsätt till nästa plats. |
|
|

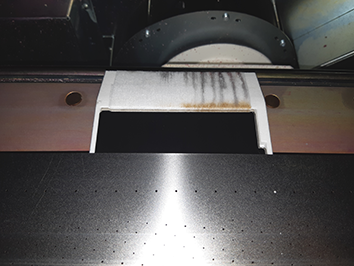

Verktyget har kommit för långt. Se föregående illustration för korrekt utseende. |
|
|
|
Duken går att återanvända. |
|
|
|

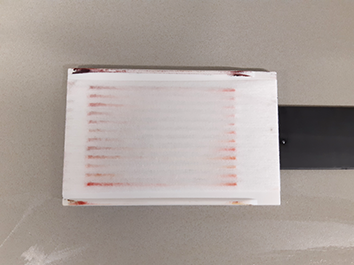

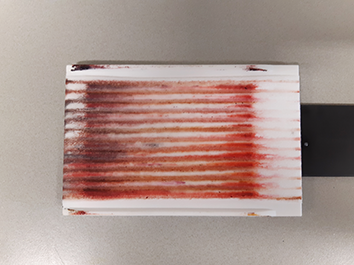

Duken är för smutsig för att återanvända. |
|
|
|
13 |
Upprepa steg 4 till 12 för alla punkter som markeras på etiketten. |
|
|
14 |

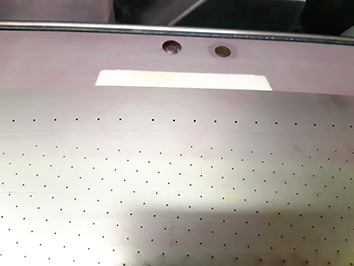

Torka vakuumplattan
OBS!
Vakuumplattan bör inte vara särskilt blöt. En ny (torr) trasa bör vara tillräcklig för att torka hela vakuumplattan. Om trasan kommer ut mycket våt efter en eller två objektglas ska du byta ut trasan och torka plattan igen. Tänk på att använda mindre rengöringsvätska SU70 för att rengöra vakuumplattan nästa gång. |
|
|
15 |
Stäng de nedre och övre luckorna på skrivarmodulen. |
|
