Curățați placa de vacuum

1

Atingeți [System]  → [Maintenance]  → [Unlock print module] .

2

Deschideți ușa din dreapta, ușile inferioară și superioară din stânga și ușa interioară din dreapta ale modulului de imprimare.

3

Luați instrumentul de curățare.

NOTĂ

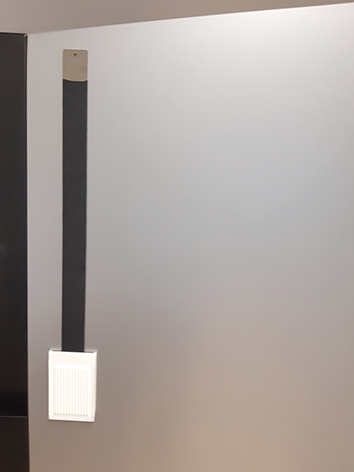

Instrumentul de curățare are magneți încorporați. Prin urmare, acesta se va lipi oriunde pe imprimantă. Depozitați instrumentul de curățare într-un loc clar vizibil, pentru a vă reaminti să efectuați procedura de curățare.

4

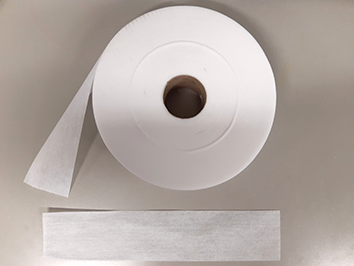

Rupeți o lavetă nouă din rolă.

5

Separați porțiunea albă a instrumentului de curățare de cea neagră. Țineți degetul pe porțiunea albă indicată în imagine și ridicați instrumentul de curățare.

6

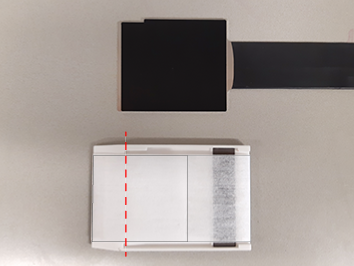

1. Așezați porțiunea albă a instrumentului de curățare pe lavetă, ca în ilustrație.

2. Pliați partea dreaptă a lavetei peste porțiunea albă.

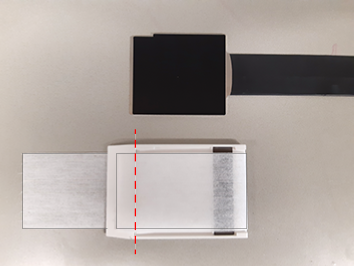

3. Apoi, pliați partea stângă a lavetei peste porțiunea albă.

NOTĂ

Asigurați-vă că ambele capete ale lavetei acoperă crestătura, a se vedea ilustrațiile.

7

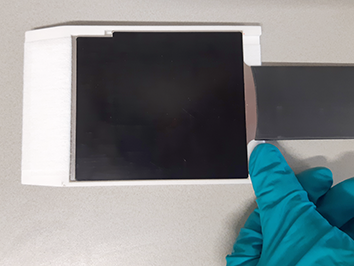

Asamblați porțiunea albă, împreună cu laveta, pe porțiunea neagră a instrumentului de curățare.

1. Presați instrumentul de curățare în crestătura porțiunii albe, astfel încât ambele capete ale lavetei să fie strânse în crestătură.

   NOTĂ

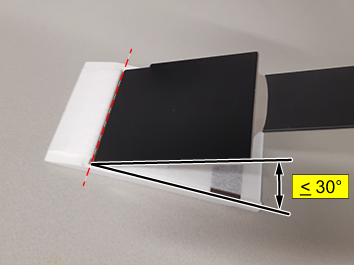

   Nu poziționați instrumentul la un unghi mai mare de 30 de grade

2. Apăsați instrumentul de curățare în jos. Magneții încorporați vor asigura poziționarea porțiunii negre împreună cu cea albă.

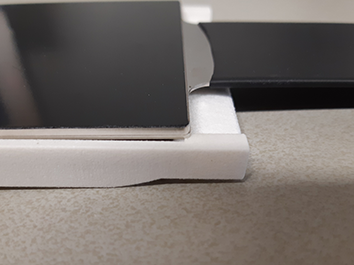

Instrument asamblat corect

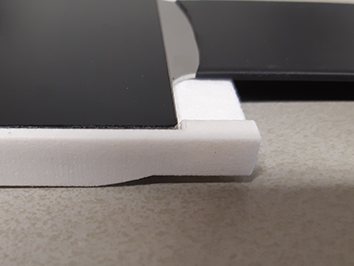

Instrument asamblat incorect

8

• Rotiți instrumentul de curățare.

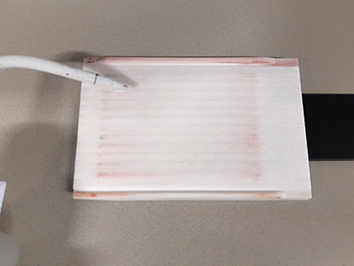

• Aplicați lichid de curățare SU70 pe lavetă în partea de jos (cea cu caneluri) a instrumentului de curățare.

NOTĂ

Asigurați-vă că laveta este umezită, însă lichidul de curățare nu picură de pe instrumentul de curățare/lavetă.

9

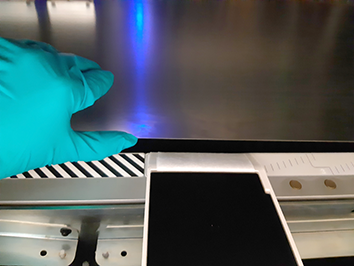

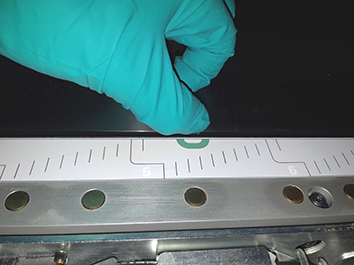

Ridicați banda de imprimare la nivelul crestăturii din placa de vacuum, în poziția indicată de simbolul verde, a se vedea ilustrația.

10

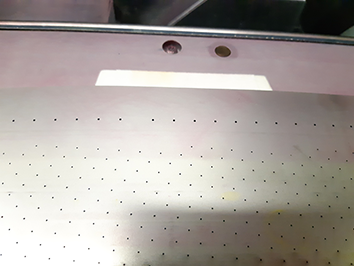

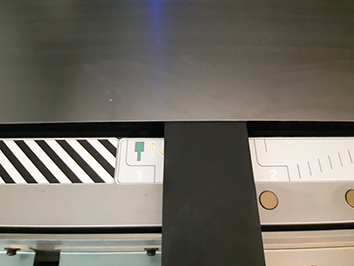

Aliniați instrumentul de curățare cu partea cu caneluri orientată în jos, pe primul punct marcat indicat pe autocolantul (din partea stângă) de pe placa de vacuum.

11

Introduceți instrumentul de curățare. Și placa de vacuum are caneluri; veți simți canelurile instrumentului de curățare cuplându-se în canelurile corespunzătoare de pe placa de vacuum.

12

Glisați instrumentul de curățare în față până când apare în partea opusă a benzii de imprimare (dacă vedeți partea de sus a instrumentului, este în regulă, a se vedea ilustrația), apoi glisați-l înapoi. Faceți acest lucru de 4–5 ori. Dacă laveta a rămas curată, reutilizați-o pentru următorul punct.

NOTĂ

Dacă, după 4–5 utilizări, laveta este prea murdară pentru a fi reutilizată, înlocuiți-o cu una nouă și glisați-o din nou de 4–5 ori în aceeași poziție. Nu este necesar să utilizați mai mult de două lavete pentru fiecare poziție. Dacă laveta se murdărește excesiv și de această dată, înlocuiți-o și continuați cu punctul următor.

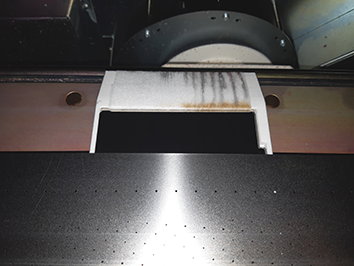

Se vede o porțiune prea mare din instrument, nu îl glisați atât de mult. Pentru aspectul corect, consultați ilustrația anterioară.

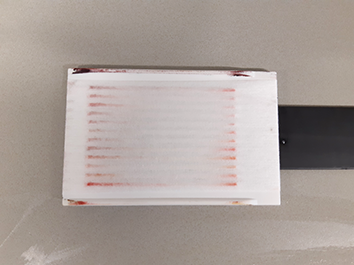

Laveta poate fi reutilizată.

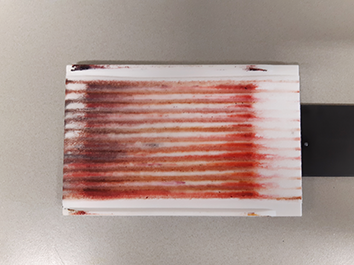

Laveta este prea murdară pentru a fi reutilizată.

13

Repetați pașii 4–12 pentru toate punctele marcate indicate pe autocolant.

14

Uscați placa de vacuum

1. Așezați o lavetă nouă pe instrumentul de curățare. Nu umeziți laveta cu lichid de curățare SU70.

2. Glisați o dată instrumentul de curățare peste toate punctele marcate de pe autocolant pentru a usca placa de vacuum.

NOTĂ

Placa de vacuum nu ar trebui să fie foarte umedă. O lavetă nouă (uscată) ar trebui să fie suficientă pentru uscarea întregii plăci de vacuum. Dacă laveta se umezește excesiv după una sau două glisări, înlocuiți laveta și uscați din nou placa. La următoarea curățare a plăcii de vacuum, utilizați mai puțin lichid de curățare SU70.

15

Închideți ușile de jos și de sus ale modulului de imprimare.
