Limpar a placa de vácuo

1

Toque em [Sistema]  → [Manutenção]  → [Desbloquear o módulo de impressão] .

2

Abra a porta direita, as portas superior e inferior esquerda, e a porta interior direita do módulo de impressão.

3

Pegue na ferramenta de limpeza.

NOTA

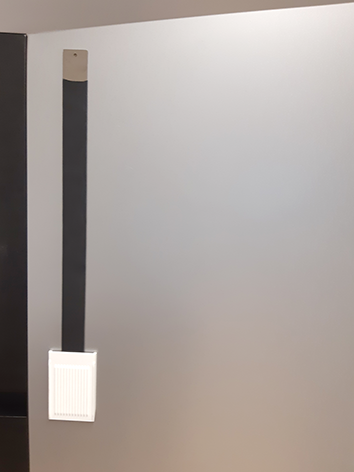

A ferramenta de limpeza contém ímanes. Por isso, fixa-se a qualquer lugar da impressora. Guarde a ferramenta de limpeza num local visível para se lembrar de proceder à limpeza.

4

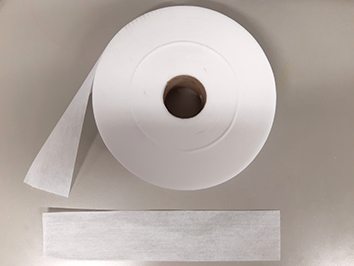

Rasgue um pedaço do novo pano do rolo.

5

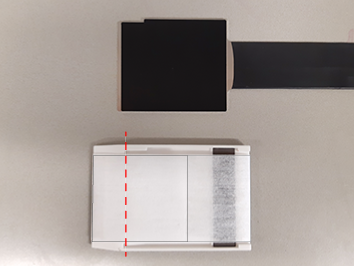

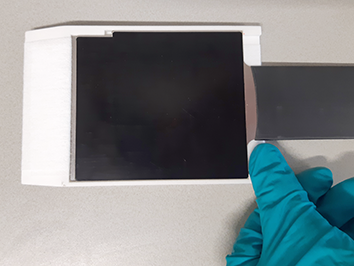

Separe a parte branca da parte preta da ferramenta de limpeza. Coloque o polegar na parte branca indicada na imagem e levante a ferramenta de limpeza.

6

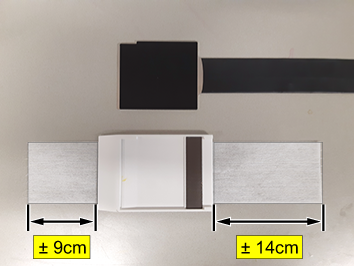

1. Coloque a parte branca da ferramenta de limpeza em cima do pano, tal como indicado na ilustração.

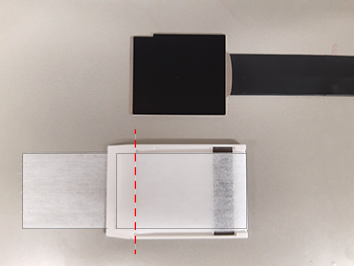

2. Primeiro, dobre o lado direito do pano sobre a parte branca.

3. Em seguida, dobre o lado esquerdo do pano sobre a parte branca.

NOTA

Certifique-se de que as duas extremidades do pano cobre o entalhe; consulte as ilustrações.

7

Monte a parte branca com pano na parte preta da ferramenta de limpeza.

1. Empurre a ferramenta de limpeza no entalhe da parte branca para ambas as extremidades do pano serem apertadas no entalhe.

   NOTA

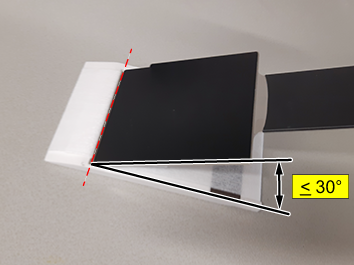

   Não coloque a ferramenta num ângulo superior a 30 graus

2. Empurre a ferramenta de limpeza para baixo. Os ímanes integrados colocam juntas as partes preta e branca.

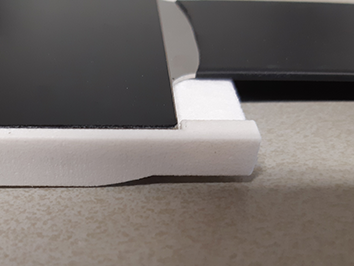

Ferramenta montada corretamente

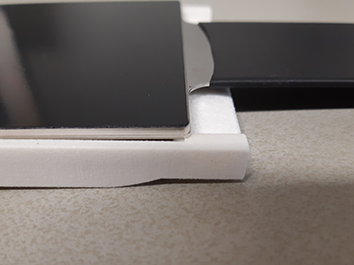

Ferramenta montada incorretamente

8

• Rode a ferramenta de limpeza.

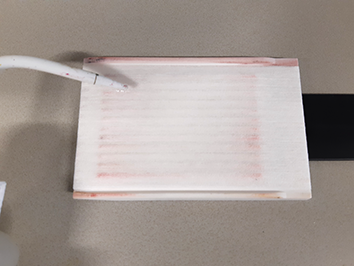

• Aplique um pouco de líquido de limpeza SU70 no pano do lado inferior (o lado com ranhuras) da ferramenta de limpeza.

NOTA

Certifique-se de que o pano está humedecido; mas que o líquido de limpeza não pinga da ferramenta de limpeza/pano.

9

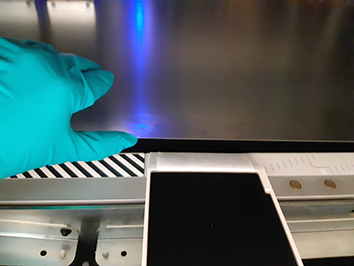

Levante a cinta de impressão no entalhe na placa de vácuo na localização indicada pelo símbolo verde, consulte a ilustração.

10

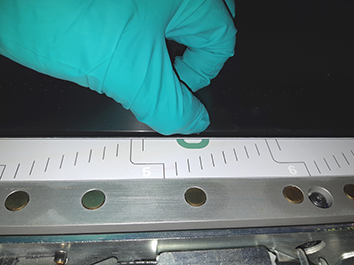

Alinhe a ferramenta de limpeza com o lado com ranhuras viradas para baixo no primeiro ponto marcado indicado na etiqueta (lado esquerdo) ao longo da placa de vácuo.

11

Insira a ferramenta de limpeza. A placa de vácuo também tem ranhuras. É possível sentir as ranhuras da ferramenta de limpeza a encaixarem nas ranhuras correspondentes na placa de vácuo.

12

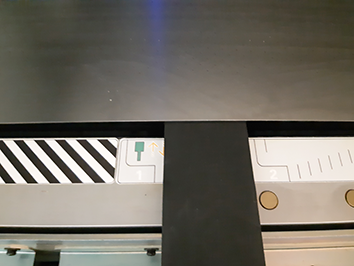

Deslize a ferramenta de limpeza para a frente até aparecer no lado oposto da cinto de impressão (se vir a parte superior da ferramenta como na ilustração, está a proceder corretamente) e deslize para trás. Faça isto 4 ou 5 vezes. Se o pano sair limpo, reutilize-o no local seguinte.

NOTA

Se, depois de 4 ou 5 passagens, o pano estiver demasiado sujo para ser reutilizado, substitua-o por um pano novo e volte a deslizar 4 ou 5 vezes no mesmo local. Não é necessário utilizar mais de dois panos por local. No caso de o pano ainda sair demasiado sujo, substitua o pano e avançar para o local seguinte.

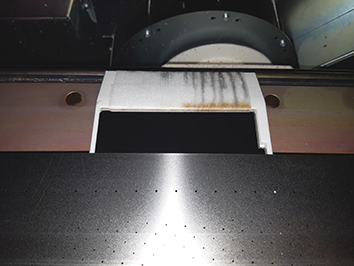

A ferramenta aparece demasiado, não deslize até aqui. Consulte a ilustração anterior para ver a aparência correta.

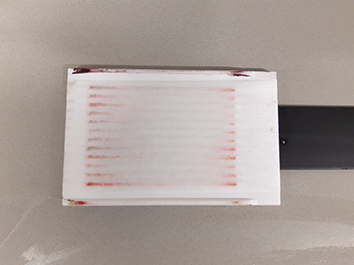

O pano pode ser reutilizado.

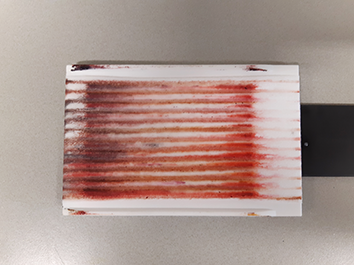

O pano está demasiado sujo para ser reutilizado.

13

Repita os passos 4 a 12 para todos os pontos marcados indicados na etiqueta.

14

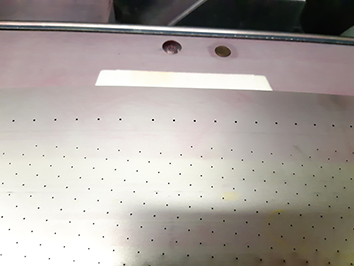

Secar a placa de vácuo

1. Coloque um pano novo na ferramenta de limpeza. Não humedeça o pano com o líquido de limpeza SU70.

2. Faça deslizar a ferramenta de limpeza uma vez ao longo de todas as manchas marcadas indicadas pela etiqueta para secar a placa de vácuo.

NOTA

A placa de vácuo não deve estar muito molhada. Deve bastar um novo pano (seco) para secar toda a placa de vácuo. Se o pano sair muito molhado após uma ou duas passagens, substitua o pano e seque novamente a placa. Não se esqueça de utilizar menos líquido de limpeza SU70 para limpar a placa de vácuo na vez seguinte.

15

Feche as portas superior e inferior do módulo de impressão.
