Når vakuum-platen er skittent må du rengjøre vakuum-platen. Det anbefales at du rengjør vakuumplaten på slutten av dagen (etter utskrift, slik at blekket fremdeles er nytt og enkelt å fjerne). Hvis skriveren skriver ut i flere forskyvninger per dag, anbefales det å rengjøre vakuumplaten hver 8. time (dvs. etter hver forskyvning).
Plassering av utskriftsbeltetDu må ha rettighetene som kreves for tilgang til vedlikeholdsoppgavene og konfigurasjonsinnstillingene.
Du trenger rengjøringsverktøyet for vakuumplate.
Du trenger valsen med rengjøringskluter.
Du trenger en flaske rensevæske SU70
Instruksjonsvideoen for denne vedlikeholdshandlingen er tilgjengelig, se Rengjør vakuumplaten.
MERK
For å unngå å skitne deg til på hendene bør du bruke nitrilhansker når du jobber med blekk ColorGrip, PML eller SU70. Du finner mer informasjon i de relevante databladene for materialsikkerhet. (Lær om skrivervedlikehold)
Blekk, ColorGrip, PML og/eller SU70 inneholder 1,2-Benzisothiazol-3(2H)-en. Fra et synspunkt for helse og sikkerhet på arbeidsplassen anbefales det ikke at personer som er følsomme for kjemikalier (f.eks. personer med astma) jobber med blekk eller kjemikalier.
Hvis du søler væske, tørker du opp dråpene med engangskluter som du deretter putter i en lukkbar beholder for forskriftsmessig avfallsbehandling.
|
Handling |
||
|---|---|---|
|
1 |
Trykk på . |
|
|
2 |
Åpne høyre dør, venstre øvre og nedre dør og høyre innvendige dør på utskriftsmodulen. |
|
|
3 |

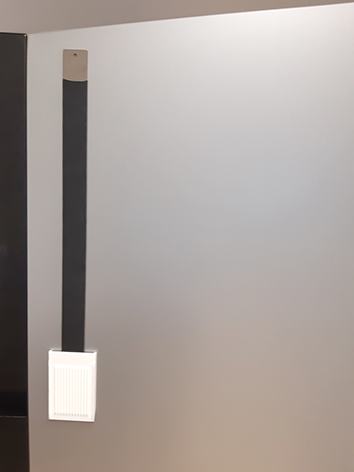

Finn frem rengjøringsverktøyet. MERK
Rengjøringsverktøyet har innebygde magneter. Det kan derfor festes hvor som helst på skriveren. Oppbevar rengjøringsverktøyet på et synlig sted, slik at du blir minnet på å utføre rengjøringsprosedyren. |
|
|
4 |

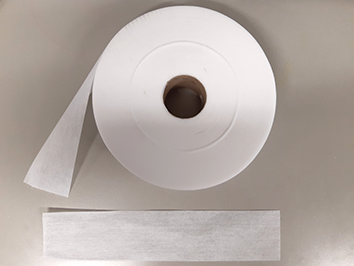

Riv av én ny klut fra rullen. |
|
|
5 |

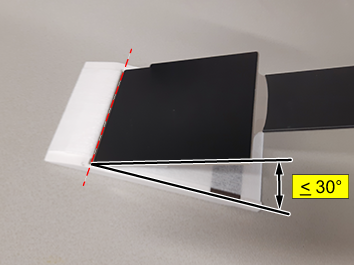

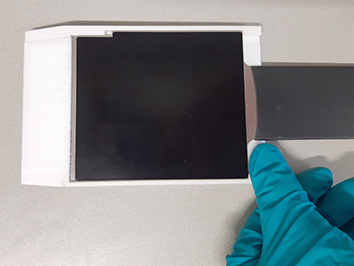

Separer den hvite delen fra den svarte delen på rengjøringsverktøyet. Hold tommelen på den hvite delen som er angitt på bildet, og løft opp rengjøringsverktøyet. |
|
|
6 |
MERK

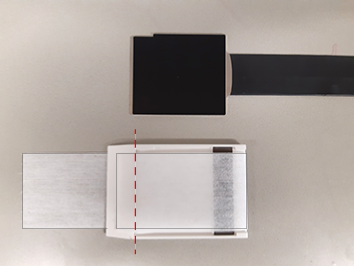

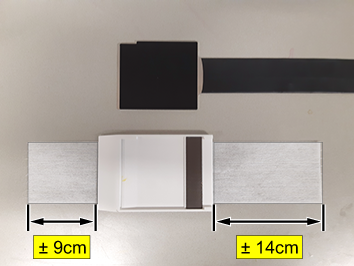

Pass på at begge endene av kluten dekker hakket, se illustrasjoner. |
|
|
7 |
Monter den hvite delen med klut på den svarte delen av rengjøringsverktøyet.
|
|
|

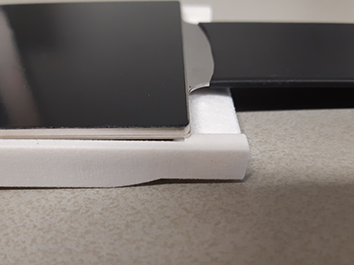

Verktøy riktig satt sammen |
|
|
|

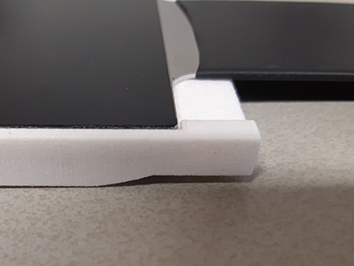

Verktøy feil satt sammen |
|
|
|
8 |
MERK

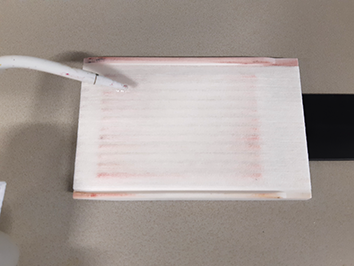

Pass på at kluten er fuktig, men rensevæsken bør ikke dryppe fra rengjøringsverktøyet eller kluten. |
|
|
9 |

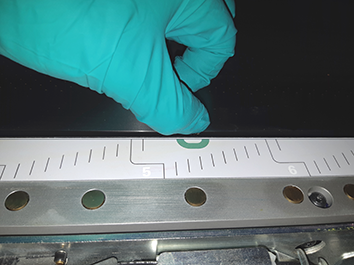

Løft utskriftsbeltet ved hakket i vakuumplaten, på stedet indikert av det grønne symbolet, se illustrasjon. |
|
|
10 |

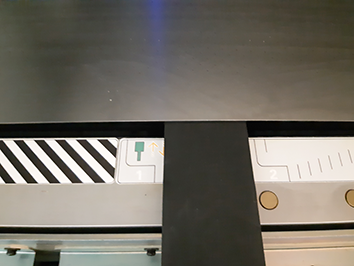

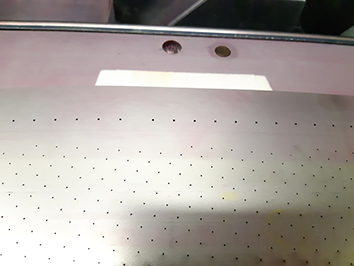

Juster rengjøringsverktøyet i forhold til siden med sporene som vender nedover på det første merkede punktet angitt på klistremerket (venstre side) langs vakuumplaten. |
|
|
11 |

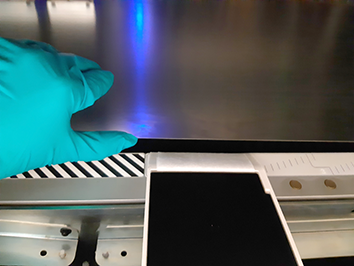

Sett inn rengjøringsverktøyet. Vakuumplaten har også spor. Du kan merke at rengjøringsverktøyets spor synker inn i vakuumplatens korresponderende spor. |
|
|
12 |
Skyv rengjøringsverktøyet fremover helt til det dukker opp på motsatt side av utskriftsbeltet (det holder at du ser toppen av verktøyet, se illustrasjon), og før det tilbake. Gjør dette fire eller fem ganger. Hvis kluten kommer tilbake ren, kan du bruke den om igjen på neste punkt. MERK
Hvis kluten er for skitten til å brukes på nytt etter fire eller fem ganger, skifter du den ut med en ny klut og lar den gli fire eller fem ganger over det samme punktet igjen. Det er ikke nødvendig å bruke mer enn to kluter per punkt. Hvis kluten fremdeles er skitten når den kommer ut, må du skifte klut og gå videre til neste punkt. |
|
|

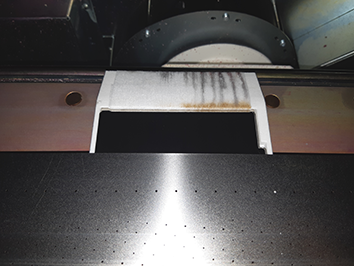

Verktøyet vises for mye, ikke la det gli så langt frem. Forrige illustrasjon viser hvordan det skal se ut. |
|
|
|

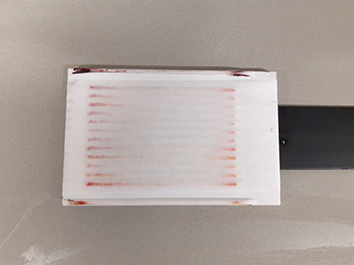

I orden å bruke kluten på nytt. |
|
|
|

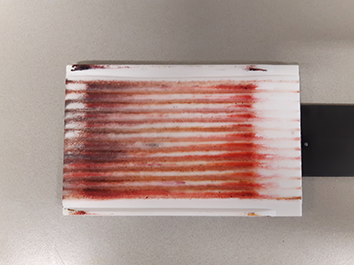

Kluten er for skitten til å brukes på nytt. |
|
|
|
13 |
Gjenta trinnene 4–12 for alle merkede punkter som er angitt på klistremerket. |
|
|
14 |
Tørk vakuumplaten
MERK
Vakuumplaten skal ikke være veldig våt. Én ny (tørr) klut bør være tilstrekkelig til å tørke hele vakuumplaten. Hvis kluten kommer ut veldig våt etter ett eller to lysbilder, skifter du kluten og tørker platen på nytt. Husk å bruke mindre SU70-rengjøringsvæske til å rengjøre vakuumplaten neste gang. |
|
|
15 |
Lukk de øvre og de nedre dørene på utskriftsmodulen. |
|
