De vacuümplaat reinigen

1

Druk op [Systeem]  → [Onderhoud]  → [Afdrukmodule ontgrendelen] .

2

Open de deur aan de rechterzijde en de deuren linksboven en -onder en rechts aan de binnenzijde van de afdrukmodule.

3

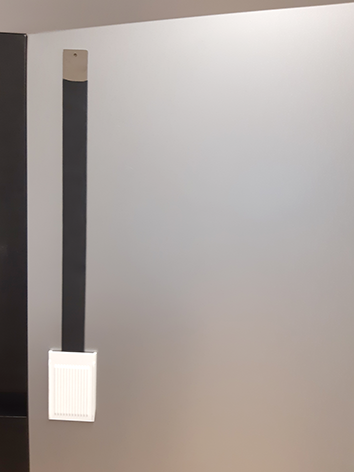

Pak het reinigingsgereedschap.

OPMERKING

Het reinigingsgereedschap is magnetisch. Dat betekent dat het overal op de printer kan worden geplaatst. Bewaar het reinigingsgereedschap op een zichtbare plek om uzelf eraan te herinneren dat u de reinigingsprocedure moet uitvoeren.

4

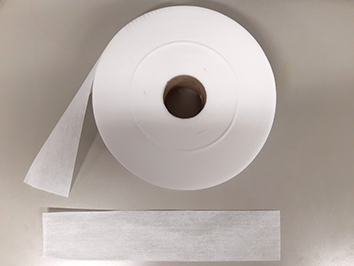

Scheur een nieuw vel van de rol.

5

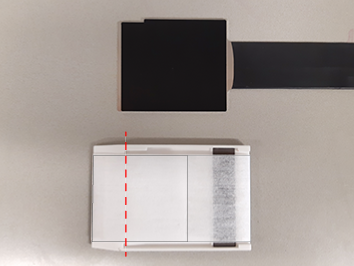

Maak het witte deel los van het zwarte deel van het reinigingsgereedschap. Houd uw duim op de aangegeven wijze op het witte deel en til het reinigingsgereedschap op.

6

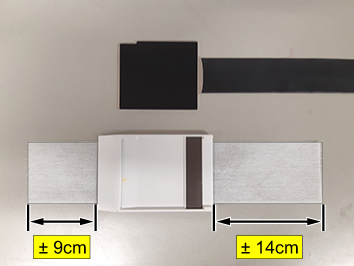

1. Plaats het witte deel van het reinigingsgereedschap op het doekje, zoals in de afbeelding.

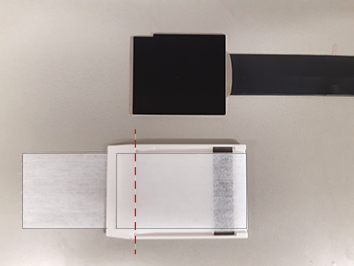

2. Vouw eerst de rechterzijde van het doekje over het witte deel.

3. Vouw nu de linkerzijde van het doekje over het witte deel.

OPMERKING

Zorg dat beide uiteinden van het doekje de uitsparing bedekken, zoals in de afbeeldingen.

7

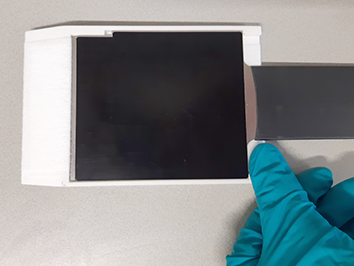

Bevestig het witte deel met het doekje aan het zwarte deel van het reinigingsgereedschap.

1. Duw het reinigingsgereedschap zo in de uitsparing van het witte deel dat beide uiteinden van het doekje goed vastzitten.

   OPMERKING

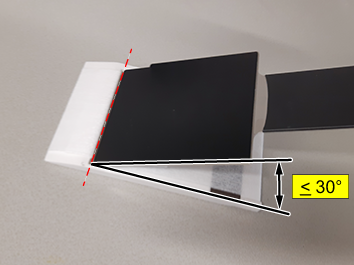

   Plaats het gereedschap niet onder een hoek van meer dan 30 graden

2. Duw het reinigingsgereedschap omlaag. De ingebouwde magneten houden het zwarte en witte onderdeel bij elkaar.

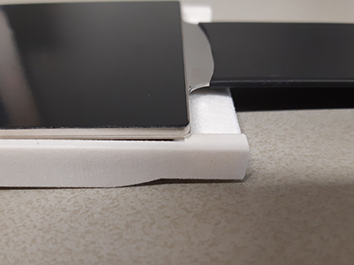

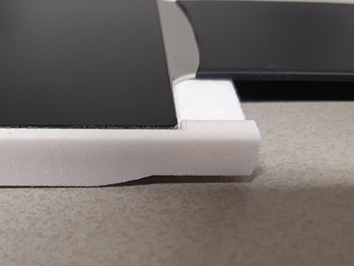

Gereedschap correct in elkaar gezet

Gereedschap niet correct in elkaar gezet

8

• Draai het reinigingsgereedschap.

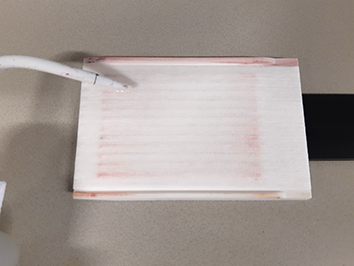

• Breng wat reinigingsvloeistof SU70 aan op het doekje aan de onderzijde (met groeven) van het reinigingsgereedschap.

OPMERKING

Het doekje moet bevochtigd zijn, maar er mag geen reinigingsvloeistof uit het reinigingsgereedschap/doekje druipen.

9

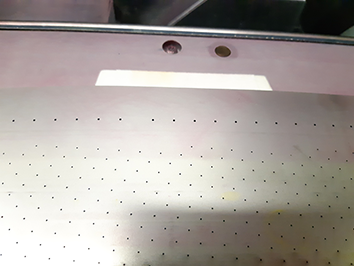

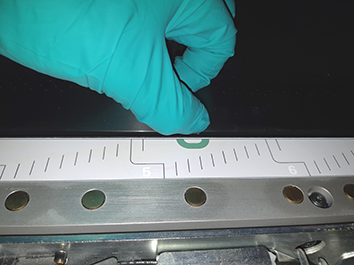

Til de afdrukband bij de inkeping in de vacuümplaat omhoog (op de plaats die met het groene symbool wordt aangegeven, zoals in de afbeelding).

10

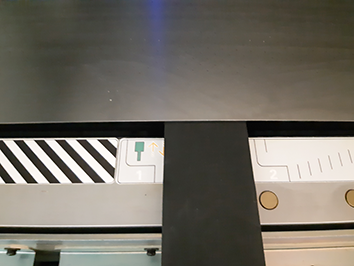

Lijn het reinigingsgereedschap met de zijde met de groeven omlaag uit met de eerste gemarkeerde plek op de sticker (links) langs de vacuümplaat.

11

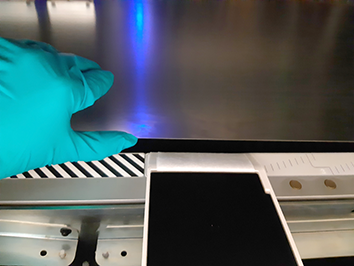

Plaats het reinigingsgereedschap. De vacuümplaat is ook voorzien van groeven. U kunt voelen hoe de groeven van het reinigingsgereedschap in de groeven op de vacuümplaat vallen.

12

Schuif het reinigingsgereedschap naar voren totdat dit aan de andere kant van de afdrukband zichtbaar is (het is goed als u de bovenkant van het gereedschap ziet, zoals in de afbeelding) en schuif het gereedschap weer terug. Doe dit vier of vijf keer. Als het doekje na gebruik nog schoon is, kunt u het opnieuw gebruiken voor de volgende plek.

OPMERKING

Als het doekje na vier of vijf keer te vuil is om opnieuw te gebruiken, vervangt u het door een nieuw doekje en schuift u het gereedschap nog eens vier of vijf keer heen en weer op dezelfde plek. U hoeft niet meer dan twee doekjes per plek te gebruiken. Als ook het tweede doekje na gebruik te vuil is om opnieuw te gebruiken, vervangt u het en gaat u door met de volgende plek.

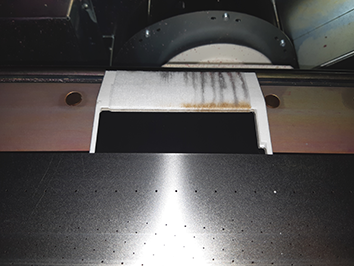

Het gereedschap is te ver doorgeschoven. Zie de vorige afbeelding voor hoe het wel moet.

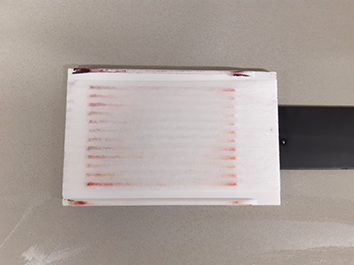

Doekje kan opnieuw worden gebruikt.

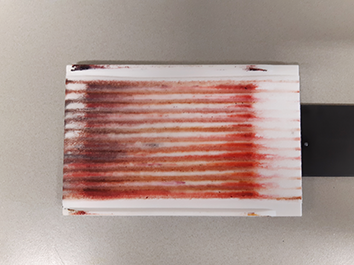

Doekje is te vuil om opnieuw te gebruiken.

13

Herhaal stap 4 tot en met 12 voor alle gemarkeerde plekken op de sticker.

14

De vacuümplaat drogen

1. Plaats een nieuw doekje op het reinigingsgereedschap. Bevochtig dit doekje niet met de reinigingsvloeistof SU70.

2. Schuif het reinigingsgereedschap eenmaal langs alle door de sticker aangegeven plekken om de vacuümplaat te drogen.

OPMERKING

Als het goed is, is de vacuümplaat niet erg nat. Eén nieuw (droog) doekje moet voldoende zijn om de hele vacuümplaat te drogen. Als het doekje na één of twee keer schuiven heel nat is, vervangt u het door een droog doekje en gaat u verder. Onthoud in dat geval dat u de volgende keer minder reinigingsvloeistof SU70 kunt gebruiken om de vacuümplaat te reinigen.

15

Sluit de onderste en bovenste deur van de afdrukmodule.
