バキュームプレートの清掃

1

[システム]  → [メンテナンス]  → [プリント モジュールのロック解除]  をタッチします。

2

印刷モジュールの右ドア、左上ドアと下ドア、右内側ドアを開きます。

3

清掃ツールを持ちます。

メモ

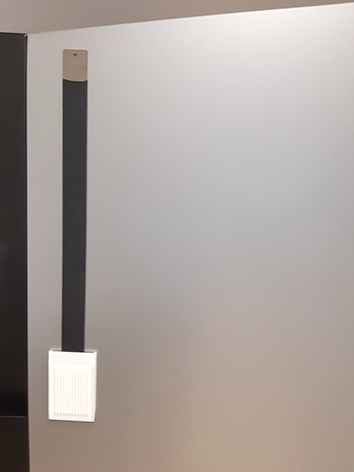

清掃ツールには磁石が内蔵されています。したがって、このツールはプリンターのどこにでも貼り付きます。清掃を忘れないように、清掃ツールは目に見える場所に保管してください。

4

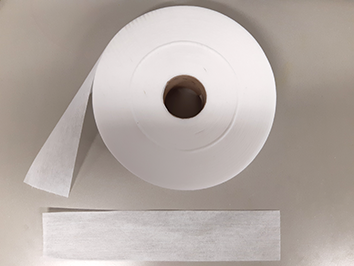

ロールから新しい布を 1 枚はがします。

5

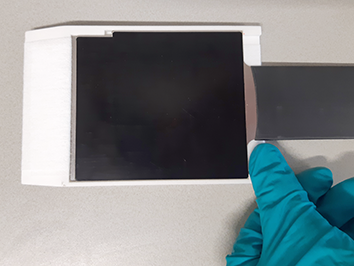

清掃ツールの黒い部品から白い部品を取り外します。写真に示しているように、白い部品を親指で押さえ、清掃ツールを持ち上げます。

6

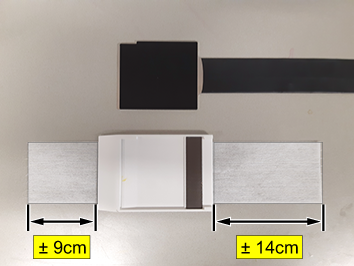

1. 図のように、清掃ツールの白い部分をクロスの上に置きます。

2. まず、クロスの右側を白い部分に被さるように折ります。

3. 次に、クロスの左側を白い部分に被さるように折ります。

メモ

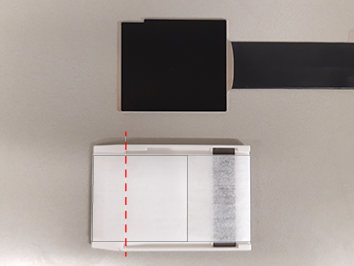

クロスの両端が溝を覆っていることを確認してください (図を参照)。

7

クロスが付いた白い部分を清掃ツールの黒い部分に取り付けます。

1. 清掃ツールを白い部分の溝に押し込んで、クロスの両端が溝にしっかり固定されるようにします。

   メモ

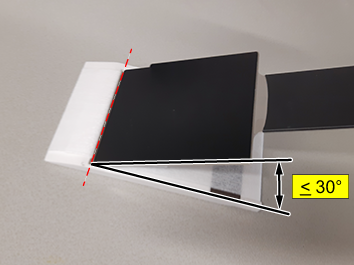

   ツールを 30 度を超える角度ではめ込まないでください。

2. 清掃ツールを押し下げます。内蔵の磁石により、黒い部品と白い部品が貼り付きます。

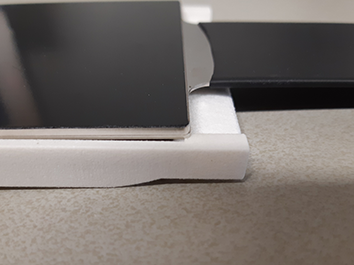

ツールが正しく組み立てられている

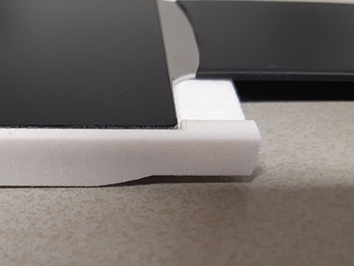

ツールが正しく組み立てられていない

8

• 清掃ツールを回します。

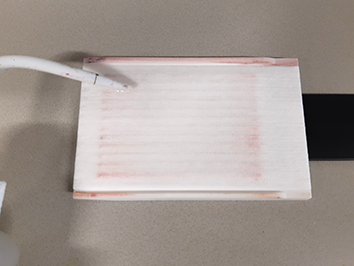

• 清掃ツールの下側 (溝のある側) のクロスに清掃液 SU70 を塗布します。

メモ

クロスが湿っていることを確認してください。ただし、洗浄液が清掃ツール/クロスから滴り落ちないようにしてください。

9

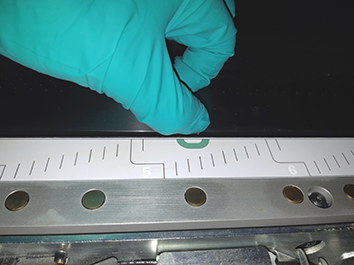

バキュームプレートの溝の位置 (図で緑色の記号で示された位置) でプリントベルトを持ち上げます。

10

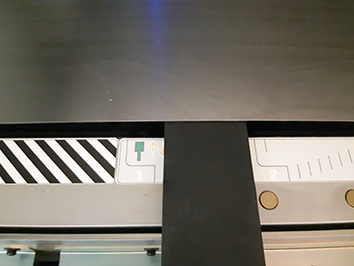

バキュームプレートに沿ってステッカー (左側) に示されている最初のマークされた場所で、溝が下を向くように、清掃ツールを側面に合わせます。

11

清掃ツールを挿入します。バキュームプレートにも溝があります。清掃ツールの溝をバキュームプレートの対応する溝に沈め込む感じになります。

12

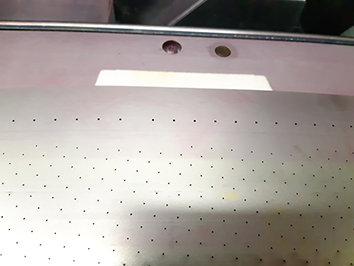

清掃ツールをプリントベルトの反対側で見えるまで前方にスライドさせ (ツールの上部が見えていれば問題ありません。図を参照)、続いて後方にスライドさせます。これを 4、5 回行います。クロスがきれいになったら、次の場所に再利用します。

メモ

4、5 回行って汚れがひどくてクロスを再利用できない場合は、新しいクロスと交換し、同じ場所で 4、5 回スライドさせます。場所ごとに 2 枚を超えるクロスを使用する必要はありません。クロスがまだ汚れていても、クロスを交換して次の場所に進んでください。

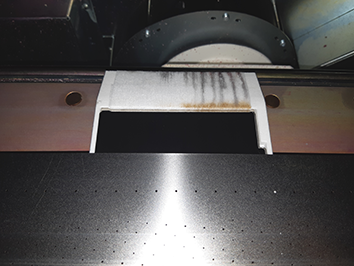

ツールが見えすぎています。ここまでスライドさせないでください。正しい見え方については、前の図を参照してください。

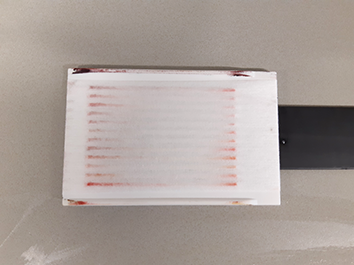

クロスは再利用できます。

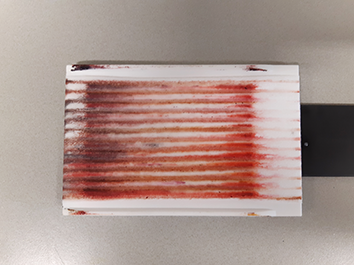

クロスが汚れすぎて再利用できません。

13

ステッカーに示されているすべてのマークされた場所で、手順 4 〜 12 を繰り返します。

14

バキュームプレートを乾かす

1. 清掃ツールに新しいクロスをセットします。クロスを洗浄液 SU70 で湿らせないでください。

2. ステッカーで示されたすべてのマークされた場所で清掃ツールを 1 回スライドさせて、バキュームプレートを乾かします。

メモ

バキュームプレートは濡れすぎていてはいけません。バキュームプレート全体を乾かすには、新しい (乾いた) クロス 1 枚で十分です。1 〜 2 回スライドさせた後、クロスが濡れすぎている場合は、クロスを交換し、プレートを再度乾かします。次回のバキュームプレートの清掃では、洗浄液 SU70 の使用量を減らすようにしてください。

15

プリントモジュールの上部ドアと下部ドアを閉じます。
