A vákuumlap tisztítása

1

Érintse meg az [Rendszer]  → [Karbantartás]  → [Nyomtatási modul nyitása]  gombot.

2

Nyissa ki a jobb oldali ajtót, a bal alsó és felső elülső ajtót és a nyomtatómodul jobb oldali belső ajtaját.

3

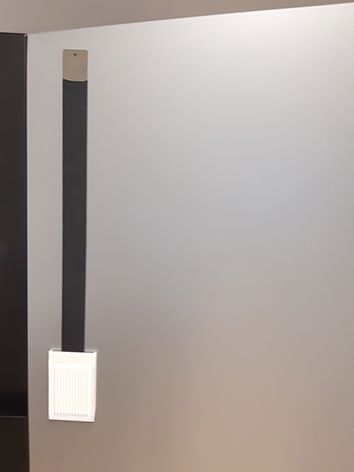

Vegye magához a tisztítóeszközt.

MEGJEGYZÉS

A tisztítóeszköz beépített mágneseket tartalmaz. Ezért bárhová odaragad a nyomtatón. A tisztítóeszközt jól látható helyen tárolja, hogy ne feledje el a tisztítási eljárást.

4

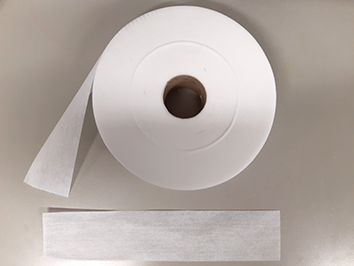

Tépjen le egy darab új ruhát a tekercsről.

5

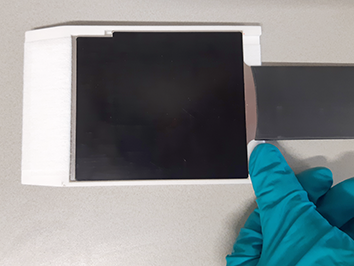

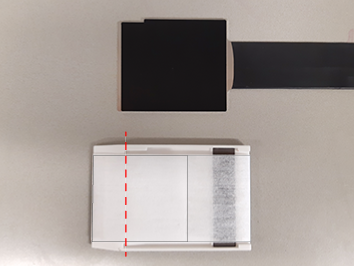

Válassza le a fehér részt a tisztítóeszköz fekete részéről. Húzza hüvelykujját a képen látható fehér részre, és emelje fel a tisztítóeszközt.

6

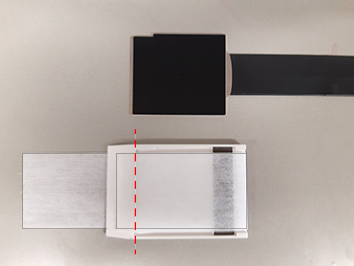

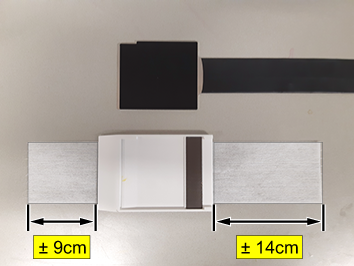

1. Helyezze a tisztítóeszköz fehér részét a ruhára az ábra szerint.

2. Először hajtsa át a ruha jobb oldalát a fehér részen.

3. Ezután hajtsa át a ruha bal oldalát a fehér részen.

MEGJEGYZÉS

Győződjön meg arról, hogy a ruha mindkét vége elfedi a vájatot, ahogyan az illusztrációkon is látható.

7

Rögzítse a fehér részt a ruhával a tisztítóeszköz fekete részéhez.

1. Nyomja be a tisztítóeszközt a fehér rész vájatába úgy, hogy a ruha mindkét vége szorosan be legyen húzva.

   MEGJEGYZÉS

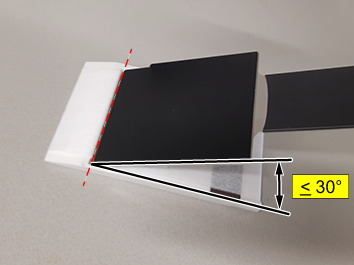

   Ne zárjon be az eszköz 30 foknál nagyobb szöget

2. Nyomja le a tisztítóeszközt. A fekete-fehér részt a beépített mágnesek tartják össze.

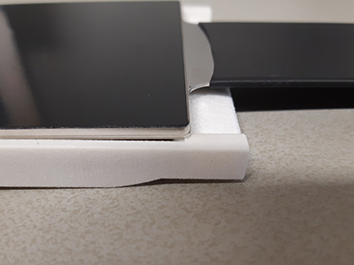

Helyesen felszerelt eszköz

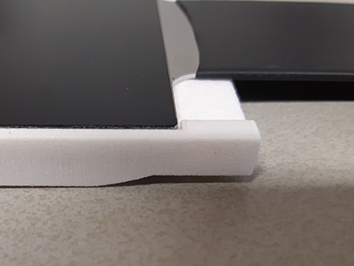

Helytelenül felszerelt eszköz

8

• Fordítsa el a tisztítóeszközt.

• Vigyen fel egy kis SU70 tisztítófolyadékot a tisztítóeszköz alsó oldalára (a hornyokkal ellátott oldalra).

MEGJEGYZÉS

Ügyeljen arra, hogy a ruha nedves legyen, de a tisztítófolyadék ne csöpögjön le a tisztítóeszközről/ruháról.

9

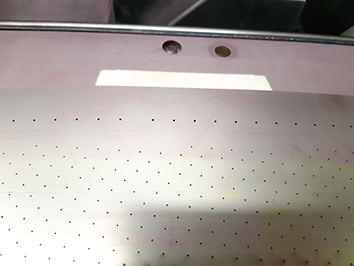

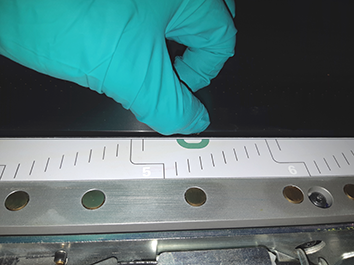

Emelje fel a nyomtatószíjat a vákuumlemez vájatánál, a zöld szimbólummal megjelölt helyre, amint az az illusztráción látható.

10

Igazítsa a tisztítóeszközt az oldalához úgy, hogy a barázdák lefelé nézzenek, a vákuumlemez mentén a matricán (bal oldalon) jelzett első megjelölt helyen.

11

Helyezze be a tisztítóeszközt. A vákuumlemeznek is vannak hornyai; érezhető, ahogy a tisztítószerszám barázdái a vákuumlemez megfelelő hornyaiba süllyednek.

12

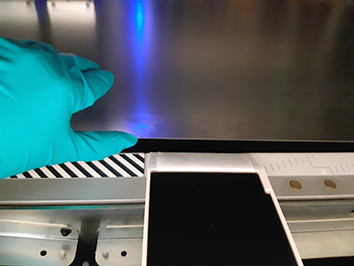

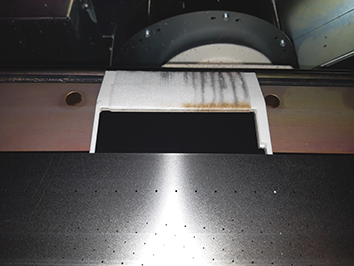

Csúsztassa előre a tisztítóeszközt, amíg meg nem jelenik a szállítószalag másik oldalán (ha az eszköz tetejét látja, rendben van, lásd az illusztrációt), és csúsztassa vissza. Tegye ezt meg 4 vagy 5 alkalommal. Ha a ruha tisztán jön ki, használja újra a ruhát a következő helynél is.

MEGJEGYZÉS

Ha a ruha 4 vagy 5 alkalom után már túl piszkos az újrafelhasználáshoz, cserélje ki egy új ruhára, és csúsztassa végig újra négyszer vagy ötször ugyanazon a helyen. Pontonként nem szükséges kettőnél több ruhát használni. Abban az esetben, ha a ruha továbbra is piszkosan jön ki, cserélje ki a ruhát, és folytassa a tisztítást a következő ponttal.

Az eszköz túl sűrűn jelenik meg, ne csúsztassa el idáig. A megfelelő megjelenésért lásd az előző illusztrációt.

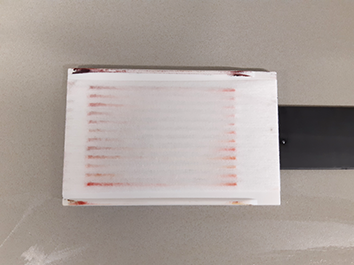

A szövet ismét felhasználható.

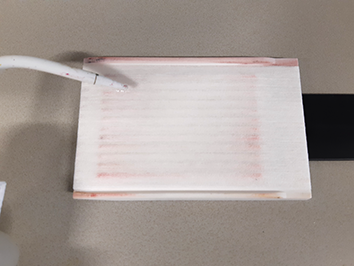

A ruha túl piszkos az újrafelhasználáshoz.

13

Ismételje meg a 4–12. lépéseket a matricán feltüntetett összes megjelölt pont esetében.

14

Szárítsa meg a vákuumlemezt

1. Helyezzen egy új ruhát a tisztítóeszközre. Ne nedvesítse be a ruhát SU70 tisztítófolyadékkal.

2. Csúsztassa el egyszer a tisztítóeszközt a matricával jelölt összes megjelölt pont mentén, hogy megszáríthassa a vákuumlemezt.

MEGJEGYZÉS

A vákuumlemez nem lehet túl nedves. Egy új (száraz) törlőruha elegendő a teljes vákuumlemez szárításához. Ha a ruha egy vagy két mozdulat után nagyon nedvesen jön ki, cserélje ki a ruhát, és szárítsa meg újra a lemezt. Ne feledje, hogy legközelebb kevesebb SU70 tisztítófolyadékot kell használnia a vákuumlemez tisztításához.

15

Csukja be a nyomtató modul felső és alsó ajtóit.
