Kun alipainelevy on likaantunut, se on puhdistettava. On suositeltavaa puhdistaa alipainelevy jokaisen päivän lopuksi (heti tulostamisen jälkeen, jolloin muste on vielä tuoretta ja helppo siivota). Jos tulostinta käytetään useissa työvuoroissa, on suositeltavaa puhdistaa alipainelevy kahdeksan tunnin välein (esim. jokaisen työvuoron lopuksi).
Tulostushihnan sijaintiTarvitset huoltotehtävien ja määritysasetusten käyttöoikeudet.
Tarvitset alipainelevyn puhdistustyökalun.
Tarvitset puhdistusliinoilla varustetun telan.
Tarvitset pullon SU70-puhdistusnestettä.
Tätä huoltotoimenpidettä koskeva opetusvideo on saatavilla, katso Alipainelevyn puhdistaminen.
HUOMAUTUS
Kätesi pysyvät puhtaina, kun käytät suositusten mukaisia nitriilisuojakäsineitä mustetta ja ColorGrip-, PML- tai SU70-nestettä käsiteltäessä. Lisätietoja on aiheeseen liittyvissä Materiaalin käyttöturvallisuustiedotteissa. (Tietoja tulostimen huollosta)
Musteet, ColorGrip, PML ja/tai SU70 sisältävät 1,2-bentsisotiatsol-3 (2H) -onia. Työterveyden ja ‑turvallisuuden kannalta ei ole suositeltavaa, että kemikaaleille herkästi reagoivat (esim. astmasta kärsivät) ihmiset käsittelevät mustetta tai kemikaaleja.
Jos läikytät nestettä, pyyhi neste kertakäyttöpyyhkeillä ja siirrä käytetyt pyyhkeet tiiviiseen, hävitettävään säiliöön.
|
Toiminto |
||
|---|---|---|
|
1 |
Valitse . |
|
|
2 |
Avaa tulostusmoduulin oikea luukku, vasen ylä- ja alaluukku ja oikea sisäluukku. |
|
|
3 |
Tartu puhdistustyökaluun. HUOMAUTUS

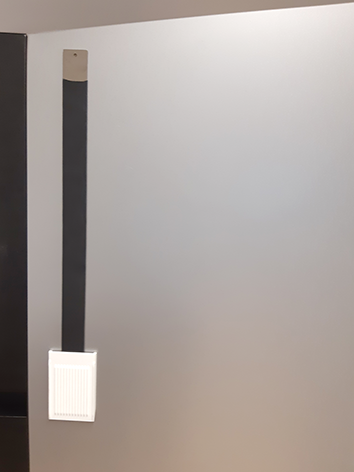

Puhdistustyökalussa on magneetteja. Siksi se tarttuu mihin tahansa tulostimen kohtaan. Kiinnitä puhdistustyökalu näkyvään paikkaan tulostimessa, jotta muistat puhdistaa tulostimen säännöllisesti. |
|
|
4 |

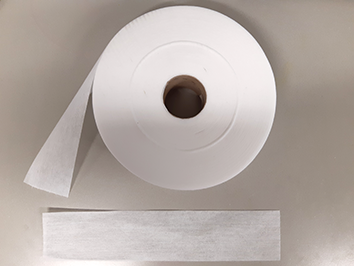

Repäise telasta irti yksi pala puhdistusliinaa. |
|
|
5 |

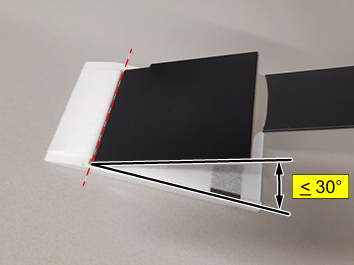

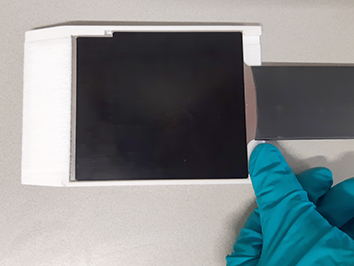

Irrota puhdistustyökalun valkoinen osa mustasta osasta. Pidä peukalolla kuvassa näkyvää valkoista osaa paikallaan ja avaa puhdistustyökalu. |
|
|
6 |
HUOMAUTUS

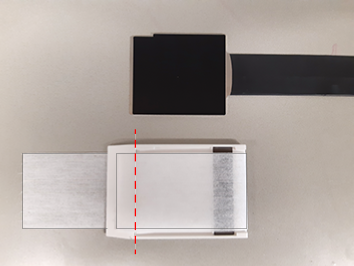

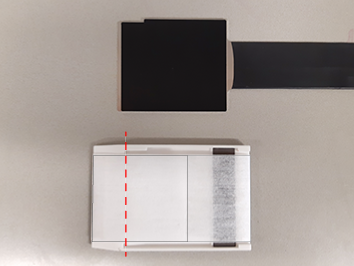

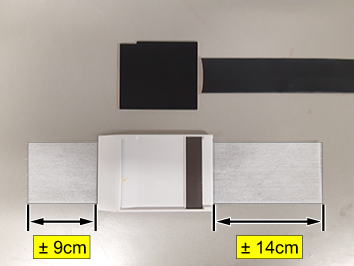

Katso kuvaa ja varmista, että liinan molemmat päät peittävät loven. |
|
|
7 |
Kiinnitä liinan sisältävä valkoinen osa puhdistustyökalun mustaan osaan.
|
|
|

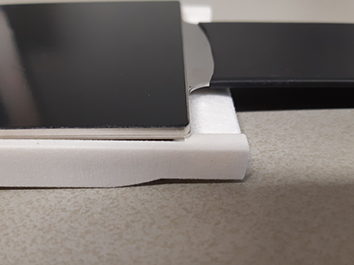

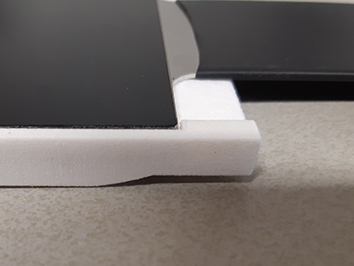

Työkalu on koottu oikein |
|
|
|
Työkalu on koottu väärin |
|
|
|
8 |
HUOMAUTUS
Varmista, että liina on kostea. Puhdistusnestettä ei saa tippua puhdistustyökalusta tai liinasta. |
|
|
9 |

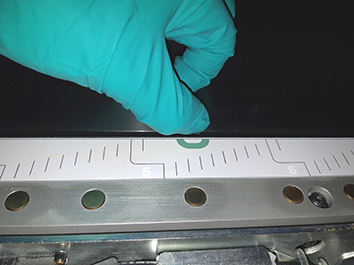

Nosta tulostushihnaa alipainelevyn loven kohdalta. Katso kuvaa, jossa oikea kohta on osoitettu vihreällä symbolilla. |
|
|
10 |

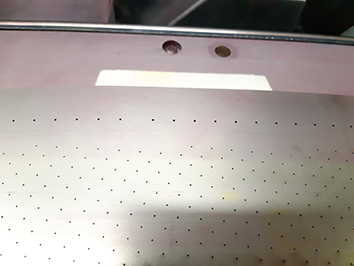

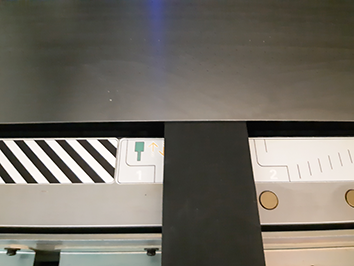

Kohdista puhdistustyökalu urapuoli alaspäin alipainelevyn tarralla (vasemmalla puolella) merkityn ensimmäisen kohdan kanssa. |
|
|
11 |
Aseta puhdistustyökalu paikalleen. Alipainelevyssä on myös uria. Huomaat, että puhdistustyökalun urat uppoavat vastaaviin alipainelevyn uriin. |
|
|
12 |

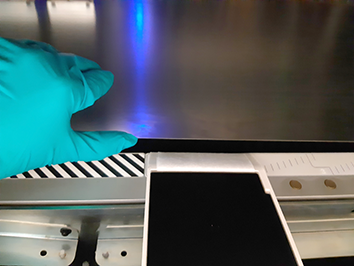

Liu'uta puhdistustyökalua eteenpäin, kunnes se tulee näkyviin tulostushihnan vastakkaisella puolella (jos näet puhdistustyökalun yläosan, menettely on onnistunut, katso kuvaa). Liu'uta sitten työkalua taaksepäin. Toista menettely neljä tai viisi kertaa. Jos liina pysyy puhtaana, voit käyttää sitä seuraavassa kohdassa uudelleen. HUOMAUTUS
Jos liina on neljän tai viiden kerran jälkeen liian likainen uudelleenkäyttöä varten, vaihda se uuteen liinaan. Liu'uta uutta liinaa neljä tai viisi kertaa samassa paikassa. Kaksi liinaa yhtä puhdistettavaa kohtaa kohden riittää. Jos liina on toisenkin puhdistuskerran jälkeen likainen, vaihda se uuteen ja jatka seuraavaan kohtaan. |
|
|

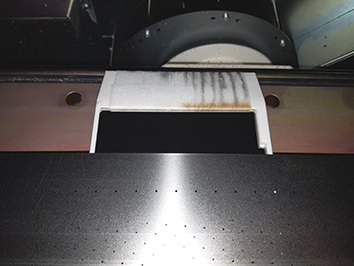

Työkalu on näkyvissä liikaa, älä pyyhi näin pitkälle. Katso edellistä kuvaa, jossa on esimerkki oikeasta kokoonpanosta. |
|
|
|

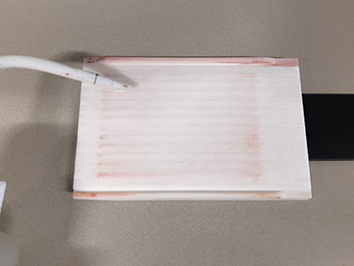

Liinaa voidaan käyttää uudelleen. |
|
|
|

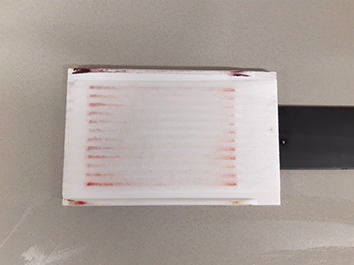

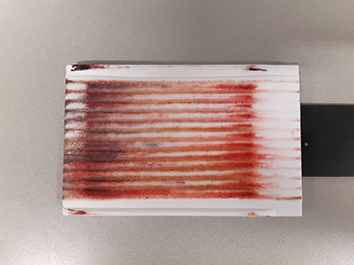

Liina on liian likainen uudelleenkäyttöä varten. |
|
|
|
13 |
Toista vaiheet 4–12 ja käy läpi kaikki tarroilla merkityt kohdat. |
|
|
14 |
Kuivaa alipainelevy
HUOMAUTUS
Alipainelevy ei saa lainehtia. Yhden uuden (kuivan) liinan tulee riittää koko alipainelevyn kuivaamiseen. Jos liina kastuu läpimäräksi yhden tai kahden pyyhkäisyn jälkeen, vaihda se ja kuivaa levy uudelleen. Käytä vähemmän SU70-puhdistusnestettä alipainelevyn puhdistamiseen seuraavalla kerralla. |
|
|
15 |
Sulje tulostusmoduulin ala- ja yläluukut. |
|
