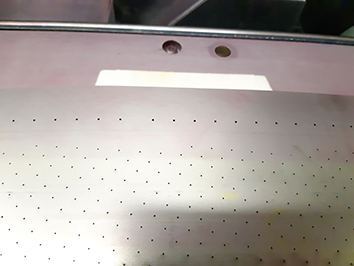

Si la placa de vacío está sucia, debe limpiarla. Conviene limpiarla todos los días al final de la jornada (nada más terminar de imprimir, para que la tinta siga fresca y resulte más fácil limpiarla). Si la impresora se utiliza durante diferentes turnos, es aconsejable limpiarla cada ocho horas (al final de cada turno, por ejemplo).
Ubicación de la banda de impresión Debe tener derechos de acceso a las tareas de mantenimiento y a los ajustes de configuración.
Se necesita la herramienta de limpieza de la placa de vacío.
Se necesita el rollo de paños de limpieza.
Se necesita una botella con líquido de limpieza SU70.
El vídeo de instrucciones para esta acción de mantenimiento está disponible, consulte Limpieza de la placa de vacío.
NOTA
Para que el usuario no se manche las manos, le recomendamos que utilice guantes de nitrilo cuando trabaje con tinta, ColorGrip, PML o SU70. Para obtener más detalles, consulte las hojas de datos de seguridad del material relacionadas. (Información sobre el mantenimiento de la impresora)
Tintas, ColorGrip, PML y/o SU70 contienen 1,2-Benzisotiazol-3(2H)-ona. Desde el punto de vista de la salud y la seguridad laboral, no se recomienda que trabajen con tinta ni productos químicos las personas con sensibilidad a las sustancias químicas (por ejemplo, personas asmáticas).
Siempre que vierta cualquier líquido, limpie las gotas con toallitas desechables y tírelas después en un contenedor adecuado que pueda sellarse.
|
Acción |
||
|---|---|---|
|
1 |
Seleccione . |
|
|
2 |
Abra la puerta derecha, la puerta superior e inferior de la izquierda y la puerta interior derecha del módulo de impresión. |
|
|
3 |
Tome la herramienta de limpieza. NOTA

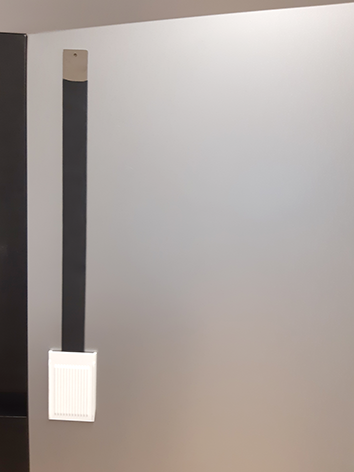

La herramienta de limpieza lleva imanes incorporados. Por tanto, se pegará a cualquier lugar de la impresora. Guárdela en un lugar visible para acordarse de realizar el procedimiento de limpieza. |
|
|
4 |

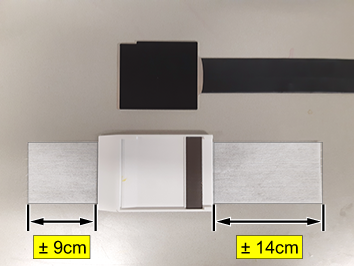

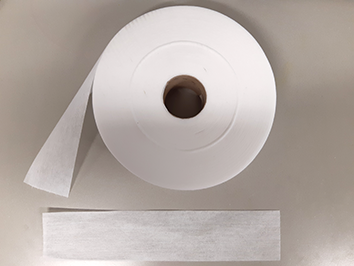

Corte un trozo de paño del rollo. |
|
|
5 |

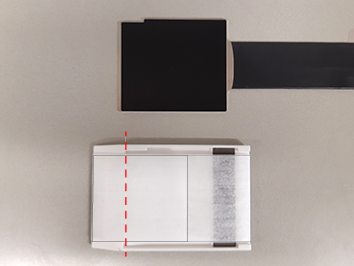

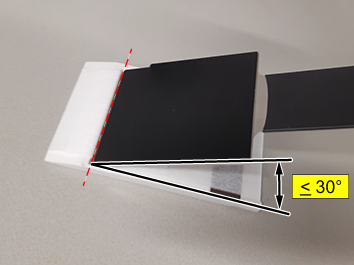

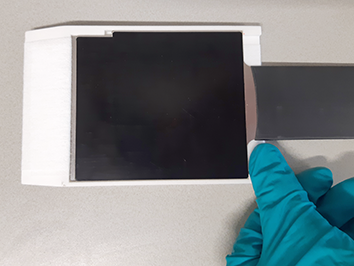

Separe la parte blanca y la parte negra de la herramienta de limpieza. Coloque el pulgar en la parte blanca, tal y como se indica en la imagen, y levante la herramienta de limpieza. |
|
|
6 |
NOTA

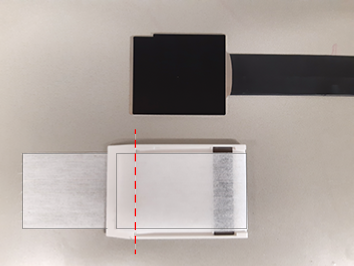

Cerciórese de que los dos extremos del paño cubran la muesca tal y como se muestra en las ilustraciones. |
|
|
7 |

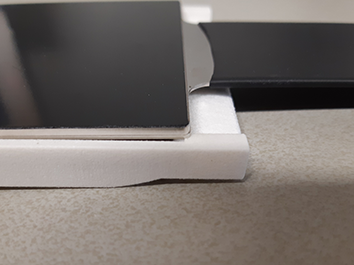

Monte la parte blanca en la que ha colocado el paño en la parte negra de la herramienta de limpieza.
|
|
|

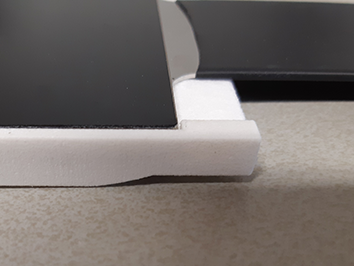

Herramienta montada correctamente |
|
|
|
Herramienta montada incorrectamente |
|
|
|
8 |
NOTA

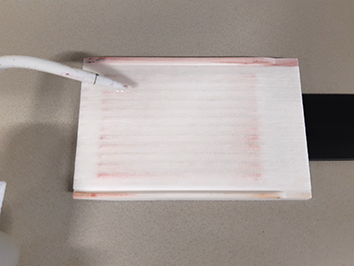

Asegúrese de que el paño se humedece, pero evite que se empape de líquido de limpieza para que no gotee. |
|
|
9 |

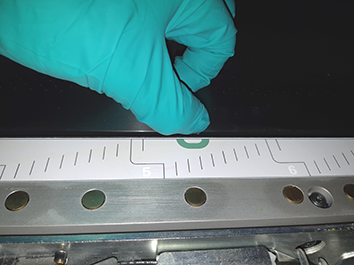

Levante la banda de impresión hasta la muesca de la placa de vacío, en el lugar marcado con el símbolo verde tal y como se indica en la imagen. |
|
|
10 |

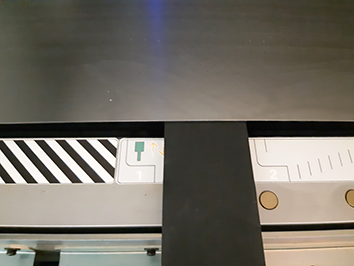

Sitúe la herramienta de limpieza con el lado de las ranuras mirando hacia abajo en la primera señal de la pegatina (izquierda) que está situada a lo largo de la placa de vacío. |
|
|
11 |
Inserte la herramienta de limpieza. La placa de vacío también tiene ranuras. Debe notar cómo las ranuras de la herramienta de limpieza encajan con las de la placa de vacío. |
|
|
12 |

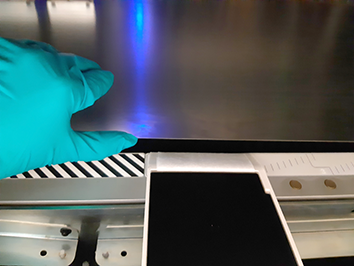

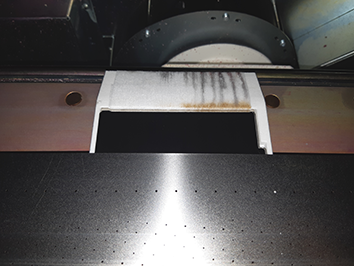

Deslice la herramienta de limpieza hacia delante hasta que aparezca por el otro lado de la banda de impresión (si ve la parte superior de la herramienta tal y como se muestra en la imagen, lo está haciendo correctamente). Después, deslícela hacia atrás. Repita esta operación cuatro a cinco veces. Si el paño sale limpio, reutilícelo en el siguiente sitio. NOTA
Si después de cuatro o cinco pasadas el paño está demasiado sucio, cámbielo por otro nuevo y páselo otra vez cuatro o cinco veces por el mismo sitio. No es necesario utilizar más de dos paños en cada sitio. Si el paño vuelve a salir muy sucio, cámbielo y páselo por otro sitio. |
|
|
Aquí la herramienta sobresale demasiado. Consulte la imagen anterior para ver la posición correcta. |
|
|
|
Este paño se puede reutilizar. |
|
|
|

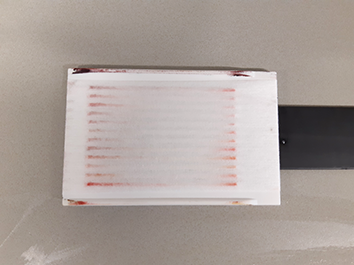

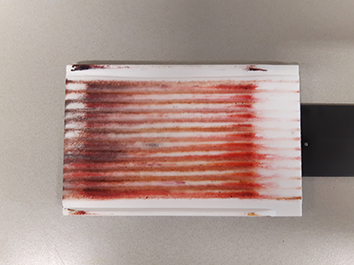

Este paño está demasiado sucio para reutilizarlo. |
|
|
|
13 |
Repita los pasos 4 - 12 por todos los sitios que se indican en la pegatina. |
|
|
14 |
Seque la placa de vacío
NOTA
La placa de vacío no debe estar muy húmeda. Con un solo paño seco, debería bastar para secar toda la placa de vacío. Si el paño sale muy húmedo después de una o dos pasadas, cámbielo y séquela otra vez. Utilice menos líquido SU70 para limpiar la placa de vacío la próxima vez. |
|
|
15 |
Cierre la cubierta superior e inferior del módulo de impresión. |
|
