Wenn die Unterdruckplatte verunreinigt ist, muss die Unterdruckplatte gereinigt werden. Es wird empfohlen, die Unterdruckplatte täglich am Ende des Tages zu reinigen (nach dem Drucken, damit die Tinte noch frisch und leicht zu reinigen ist). Wenn der Drucker mehrere Arbeitsschichten pro Tag druckt, wird empfohlen, die Unterdruckplatte alle acht Stunden (z. B. am Ende jeder Schicht) zu reinigen.
Position des DruckbandesSie benötigen die Berechtigung für den Zugriff auf die Wartungsaufgaben und die Konfigurationseinstellungen.
Sie benötigen das Reinigungswerkzeug für die Unterdruckplatte.
Sie benötigen die Rolle mit Reinigungstüchern.
Sie benötigen eine Flasche des Reinigungsmittels SU70.
Das Anleitungsvideo für diese Wartungsaktion ist verfügbar, siehe Reinigen der Unterdruckplatte.
HINWEIS
Es wird empfohlen, bei der Arbeit mit Tinte, ColorGrip, PML, or SU70 oder Nitrilhandschuhe zu verwenden, um die Hände sauber zu halten. Weitere Informationen finden Sie in den entsprechenden Material-Sicherheitsdatenblättern. (Informationen zur Druckerwartung)
Tinten, ColorGrip, PML und/oder SU70 enthalten 1,2-Benzisothiazol-3(2H)-one. Im Hinblick auf die Gesundheit und Sicherheit am Arbeitsplatz ist es nicht empfehlenswert, dass Personen, die empfindlich auf Chemikalien reagieren (z. B. Asthmatiker) mit Tinte oder Chemikalien arbeiten.
Falls Sie eine Flüssigkeit verschütten, wischen Sie die Tropfen mit Einweg-Handtüchern auf und geben Sie diese anschließend in einen geeigneten verschließbaren Behälter, um sie der Entsorgung zuzuführen.
|
Aktion |
||
|---|---|---|
|
1 |
Drücken Sie auf . |
|
|
2 |
Öffnen Sie die rechte Tür, die linke obere und untere Tür und die rechte Innentür des Druckmoduls. |
|
|
3 |
Nehmen Sie das Reinigungswerkzeug. HINWEIS

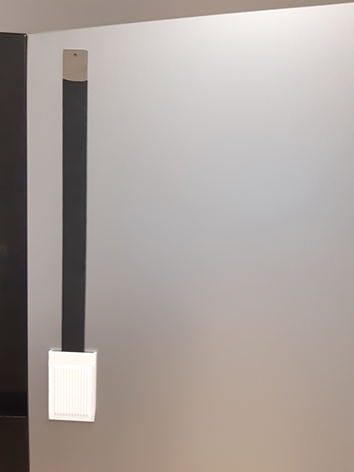

Das Reinigungswerkzeug verfügt über integrierte Magneten. Deshalb haftet es überall am Drucker. Bewahren Sie das Reinigungswerkzeug an einem sichtbaren Ort auf, sodass Sie an den Reinigungsvorgang erinnert werden. |
|
|
4 |

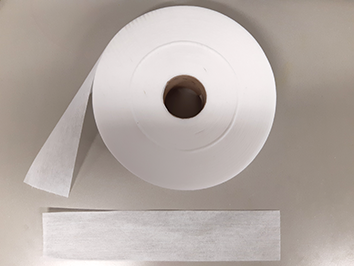

Reißen Sie ein Stück neuen Stoff von der Rolle ab. |
|
|
5 |

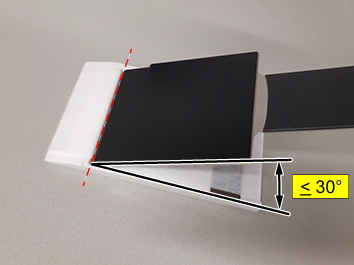

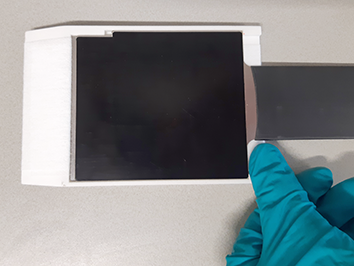

Trennen Sie den weißen Teil vom schwarzen Teil des Reinigungswerkzeugs. Halten Sie Ihren Daumen auf den auf der Abbildung angegebenen weißen Teil und heben Sie das Reinigungswerkzeug an. |
|
|
6 |
HINWEIS

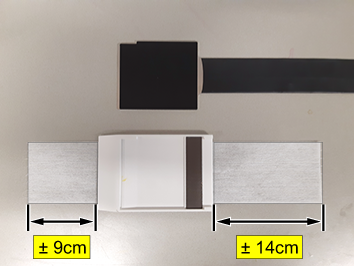

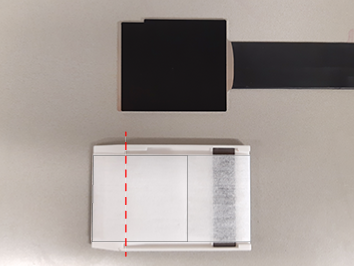

Stellen Sie sicher, dass beide Enden des Tuchs die Aussparung bedecken (siehe Abbildung). |
|
|
7 |
Montieren Sie den weißen Teil mit dem Tuch an den schwarzen Teil des Reinigungswerkzeugs.
|
|
|

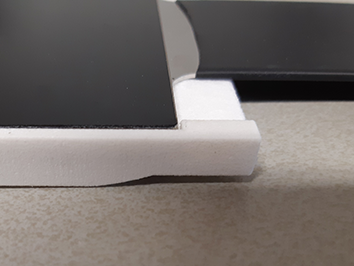

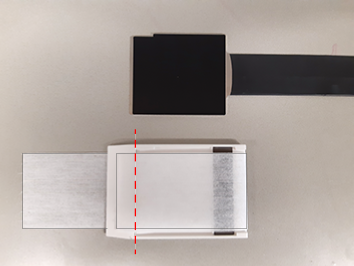

Werkzeug ordnungsgemäß montiert |
|
|
|

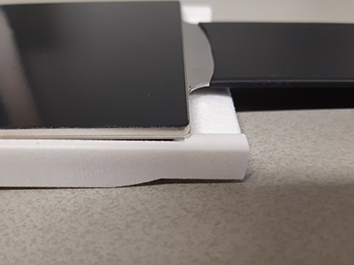

Werkzeug nicht ordnungsgemäß montiert |
|
|
|
8 |
HINWEIS

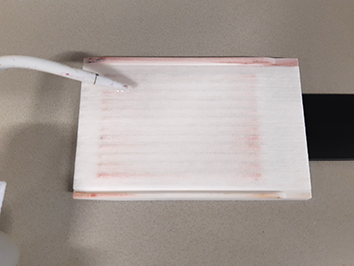

Achten Sie darauf, dass das Tuch angefeuchtet ist, aber das Reinigungsmittel sollte nicht vom Reinigungswerkzeug/-tuch tropfen. |
|
|
9 |

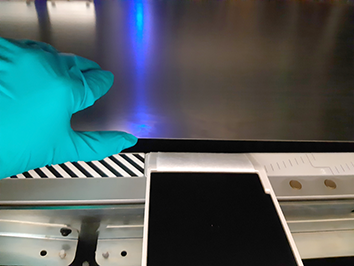

Heben Sie das Drucktransportband an der Aussparung in der Unterdruckplatte an der Position an, die durch das grüne Symbol gekennzeichnet ist (siehe Abbildung). |
|
|
10 |

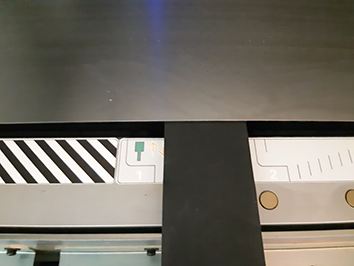

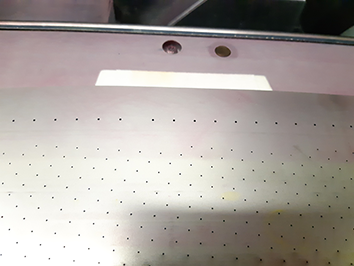

Richten Sie das Reinigungswerkzeug mit der Seite mit den Nuten nach unten an der ersten markierten Stelle, die auf dem Aufkleber (linke Seite) entlang der Unterdruckplatte angegeben ist, aus. |
|
|
11 |
Setzen Sie das Reinigungswerkzeug ein. Die Unterdruckplatte hat auch Nuten. Sie können fühlen, wie die Nuten des Reinigungswerkzeugs in die entsprechenden Nuten der Unterdruckplatte versinken. |
|
|
12 |

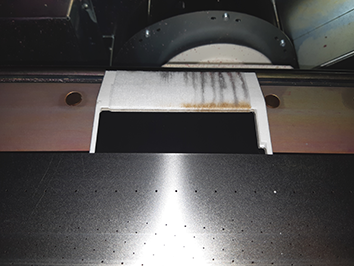

Schieben Sie das Reinigungswerkzeug nach vorne, bis es auf der gegenüberliegenden Seite des Drucktransportbandes zu erkennen ist (wenn Sie die Oberseite des Werkzeugs sehen, ist es in Ordnung – siehe Abbildung), und schieben Sie es zurück. Führen Sie diesen Vorgang vier- oder fünfmal durch. Wenn das Tuch sauber herauskommt, verwenden Sie das Tuch auch für die nächste Stelle. HINWEIS
Wenn das Tuch nach vier oder fünf Vorgängen zu schmutzig ist, um wiederverwendet zu werden, ersetzen Sie es durch ein neues Tuch und schieben Sie es erneut vier oder fünfmal an derselben Stelle. Es ist nicht notwendig, mehr als zwei Tücher pro Stelle zu verwenden. Falls das Tuch immer noch zu schmutzig ist, ersetzen Sie das Tuch und fahren Sie mit der nächsten Stelle fort. |
|
|
Wenn zu viel des Werkzeugs zu erkennen ist, schieben Sie es nicht so weit. Die ordnungsgemäße Darstellung ist in der vorherigen Abbildung angezeigt. |
|
|
|

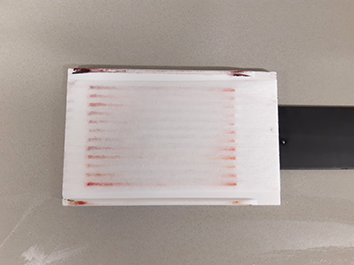

Das Tuch kann wiederverwendet werden. |
|
|
|

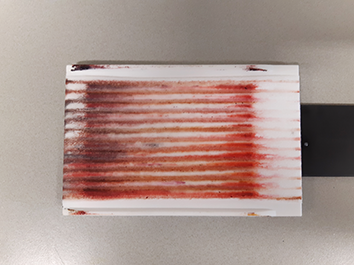

Das Tuch ist zu schmutzig für die Wiederverwendung. |
|
|
|
13 |
Wiederholen Sie die Schritte 4 bis 12 für alle markierten Stellen auf dem Aufkleber. |
|
|
14 |
Trocknen der Unterdruckplatte
HINWEIS
Die Unterdruckplatte sollte nicht sehr nass sein. Ein neues (trockenes) Tuch sollte ausreichen, um die gesamte Unterdruckplatte zu trocknen. Wenn das Tuch nach ein oder zwei Folien sehr nass herauskommt, ersetzen Sie das Tuch und trocknen Sie die Platte erneut. Denken Sie daran, beim nächsten Mal weniger Reinigungsmittel SU70 zur Reinigung der Unterdruckplatte zu verwenden. |
|
|
15 |
Schließen Sie die obere und die untere Tür des Druckmoduls. |
|
Entsorgen Sie die benutzten Reinigungstücher.
