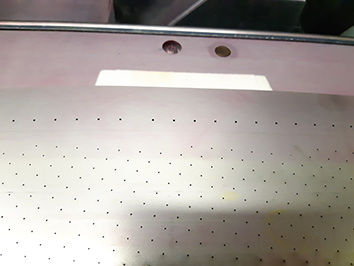

Pokud je vakuová deska znečištěná, je třeba ji vyčistit. Doporučujeme vakuovou desku čistit na konci každého dne (po tisku, aby inkoust nebyl zaschlý a snadno se vyčistil). Pokud tiskárnu k tisku používá denně několik směn, doporučujeme vakuovou desku čistit každých osm hodin (např. na konci každé směny).
Umístění tiskového pásuMusíte mít přístupová práva k úlohám údržby a nastavení konfigurace.
Potřebujete nástroj na čištění vakuové desky.
Potřebujete roli s čisticí tkaninou.
Potřebujete láhev čisticí kapaliny SU70
Pro tuto údržbu je k dispozici je instruktážní video, viz Čištění vakuové desky.
POZNÁMKA
Pokud chcete mít při práci s inkoustem, kapalinou ColorGrip, PML nebo SU70 čisté ruce, doporučujeme nitrilové rukavice. Podrobnosti najdete v bezpečnostních datových listech materiálu. (Seznámení s údržbou tiskárny)
Inkousty a kapaliny ColorGrip, PML a SU70 obsahují 1,2-benzisothiazol-3(2H)-on. Z hlediska bezpečnosti a ochrany zdraví při práci se nedoporučuje, aby s inkoustem nebo chemikáliemi pracovali lidé citliví na chemikálie (např. lidé s astmatem).
Pokud se vám některá tekutina vyleje, kapky utřete papírovými utěrkami a použité utěrky vložte do neprodyšně uzavřené nádoby vhodné pro jejich likvidaci.
|
Akce |
||
|---|---|---|
|
1 |
Stiskněte . |
|
|
2 |
Otevřete pravá dvířka, levá horní a dolní dvířka a pravá vnitřní dvířka tiskového modulu. |
|
|
3 |
Připravte si čisticí nástroj. POZNÁMKA

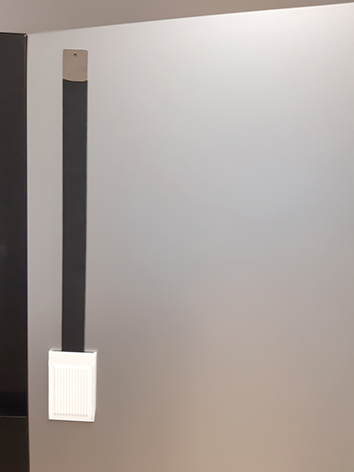

Čisticí nástroj obsahuje magnety. Díky tomu jej lze přichytit kdekoli na tiskárně. Doporučujeme čisticí nástroj nechat na viditelném místě, aby vám připomínal, že je třeba provádět čištění. |
|
|
4 |

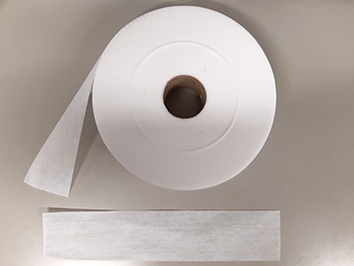

Z role odtrhněte jeden kus nové tkaniny. |
|
|
5 |

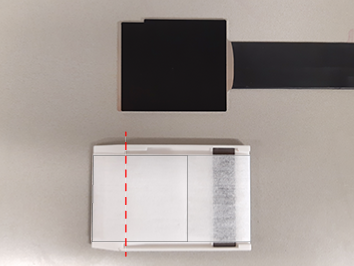

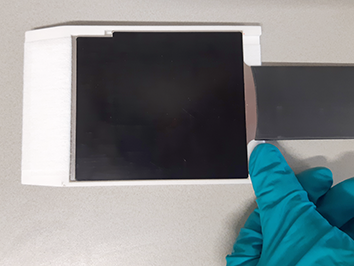

Demontujte bílou část z černé části čisticího nástroje. Držte palec na bílé části označené na obrázku a čisticí nástroj zvedněte. |
|
|
6 |
POZNÁMKA

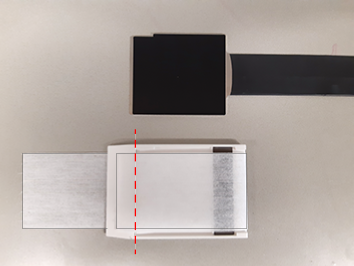

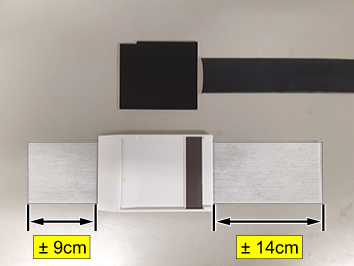

Dbejte na to, aby oba konce tkaniny zakrývaly drážku (viz obrázek). |
|
|
7 |

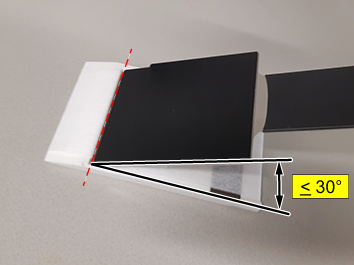

Připojte bílou část s tkaninou k černé části čisticího nástroje.
|
|
|

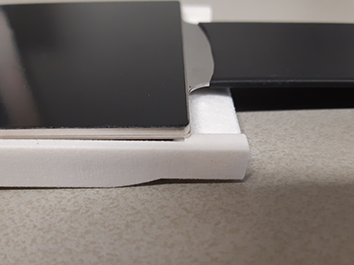

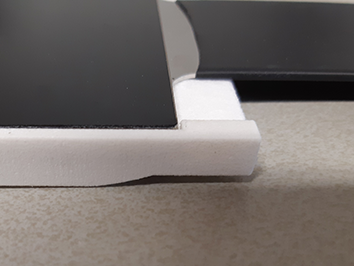

Nástroj je správně sestaven |
|
|
|
Nástroj je sestaven nesprávně |
|
|
|
8 |
POZNÁMKA
Ujistěte se, že je čisticí kapalina navlhčená a že čisticí prostředek neodkapává z čisticího nástroje / tkaniny. |
|
|
9 |

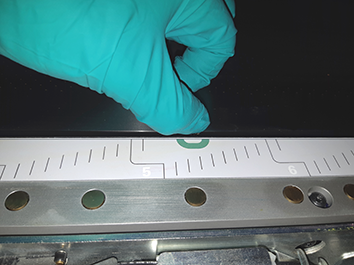

Zvedněte tiskový pás za zářez na vakuové desce, tedy v místě označeném zeleným symbolem (jak lze vidět na obrázku). |
|
|
10 |

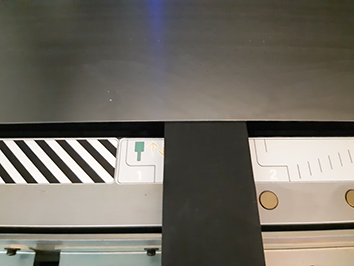

Zarovnejte čisticí nástroj tak, aby strana s drážkami směřovala dolů na prvním vyznačeném místě na štítku (levá strana) podél vakuové desky. |
|
|
11 |
Vložte čisticí nástroj. Vakuová deska má také drážky. Ucítíte, jak drážky čisticího nástroje zapadají do příslušných drážek na vakuové desce. |
|
|
12 |

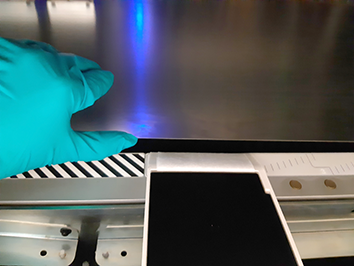

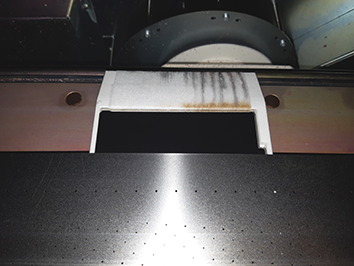

Posouvejte čisticí nástroj dopředu, dokud se neobjeví na opačné straně tiskového pásu (pokud vidíte pouze horní část nástroje, vše je v pořádku – viz obrázek), a následně jej posuňte zpět. Tento proces opakujte 4krát nebo 5krát. Pokud bude tkanina po použití čistá, můžete ji použít u dalšího místa. POZNÁMKA
Pokud je po 4 nebo 5 opakováních tkanina příliš znečištěná, vyměňte ji za novou tkaninu a 4krát nebo 5krát s ní přejeďte po stejném místě. Není nutné na stejném místě použít více než dvě tkaniny. V případě, že tkanina bude i nadále zásadně znečištěná, vyměňte ji, ale s čištěním pokračujte na dalším místě. |
|
|
Nástroj je zasunut příliš hluboko. Správný postup je znázorněn na předchozím obrázku. |
|
|
|

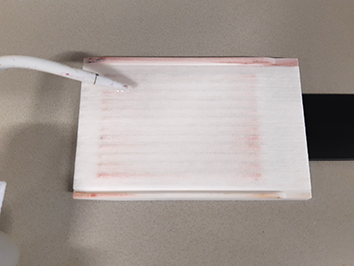

Tkaninu můžete opětovně použít. |
|
|
|

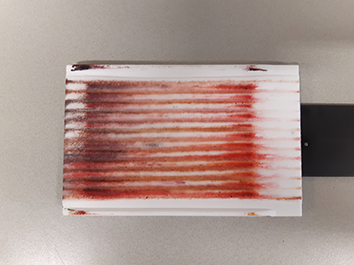

Tkanina je příliš znečištěná, nedá se znovu použít. |
|
|
|
13 |
Opakujte kroky 4 až 12 u všech míst uvedených na štítku. |
|
|
14 |
Vakuovou desku osušte
POZNÁMKA
Vakuová deska nesmí být příliš mokrá. K osušení celé vakuové desky by měla stačit jedna nová (suchá) tkanina. Pokud je po jednom nebo dvou přetřeních tkanina příliš mokrá, vyměňte ji a desku znovu vysušte. Při příštím čištění vakuové desky použijte méně čisticí kapaliny SU70. |
|
|
15 |
Zavřete horní a spodní dvířka tiskového modulu. |
|
