Medya, tabla üzerine entegre hizalama pimlerini ve tabla cetvellerini kullanarak hizalanabilir. Hizalama pimleri, vakum anahtarına bağlanabilir veya medyanın yazıcı başlangıç noktasına göre hızlı şekilde hizalanması için operatör tarafından manuel olarak etkinleştirilebilir. Tabla üzerine basılı cetveller bulunmaktadır ve tabla üzerinde 0,0 yazdırma başlangıç noktasından başlayan yatay ve dikey bir cetvel sağlamaktadır. Cetveller ayrıca başlangıç noktasından uzakta bir yerde yazdırmaya başlamanız gerektiğinde ofset/dengeleme mesafelerini belirlemenize yardımcı olur. Kayıt pimi işlemi kullanıcı arayüzünde Bağımsız veya Bağlantılı modda çalışacak şekilde ayarlanabilir.
Bağımsız (manuel) modda, ilgili bölge için vakum ayak pedalı anahtarı, o bölgedeki pimleri yükseltmek veya alçaltmak için kullanılabilir. Bu, anahtarı yaklaşık 2 saniye basılı tutarak yapılır. Medya yerleştirildiğinde, pimleri geri çekmek için düğmeye tekrar 2 saniye basın.
NOT
Kayıt pimleri YUKARI konumda bırakılırsa, gantri ve taşıyıcı pimlerden herhangi birine belirli bir mesafede olduğunda otomatik olarak geri çekilirler.
Tüm yazıcıda geniş formatlı tek sayfa baskı için, Bölge A vakum ayak pedalı anahtarına yaklaşık 5 saniye boyunca basılması, geniş formatlı baskıyı desteklemek için Bölge A ve B'deki gerekli pimleri yükseltip alçaltacaktır.
Bağlantılı (otomatik) modda, kayıt pimleri operatörün medya yüklemesini beklerken Yukarı konumda olacaktır. Operatör medyayı hizaladıktan ve seçilen bölge için tabla vakum anahtarını başlattıktan sonra, o bölge için medyayı hizalamada kullanılan pimler geri çekilecektir. Yazdırma işi tamamlandıktan ve gantri son yazdırma bölgesinden uzaklaştıktan sonra, ilgili pimler Yukarı konumuna geri dönecek ve tabla vakumu kapatılacaktır. Pimler ile kızak veya taşıyıcı arasında bir çarpışma olasılığını ortadan kaldırmak için yazıcı, olası parazit koşulları mevcut olduğunda her bir pimin Aşağı durum konumunu doğrular. Ya pimler geri çekilecek ya da şaryo/gantry hareketi duracaktır.
Yazıcı açıkken, ancak yazdırmaya hazır değilken, tüm kayıt pimleri Aşağı konumda olacaktır.
ÖNEMLİ
Ağır medyayı pimlere doğru aşırı bir kuvvetle kaydırmayın.
Aşındırıcı kenarlara sahip medya, pimlere zarar verebilir - dikkatli olun.
Mürekkep kirlenmesi, pim hatalarına neden olabilir (temizlik ipuçları için aşağıdaki Pim Bakımı bölümüne bakınız).

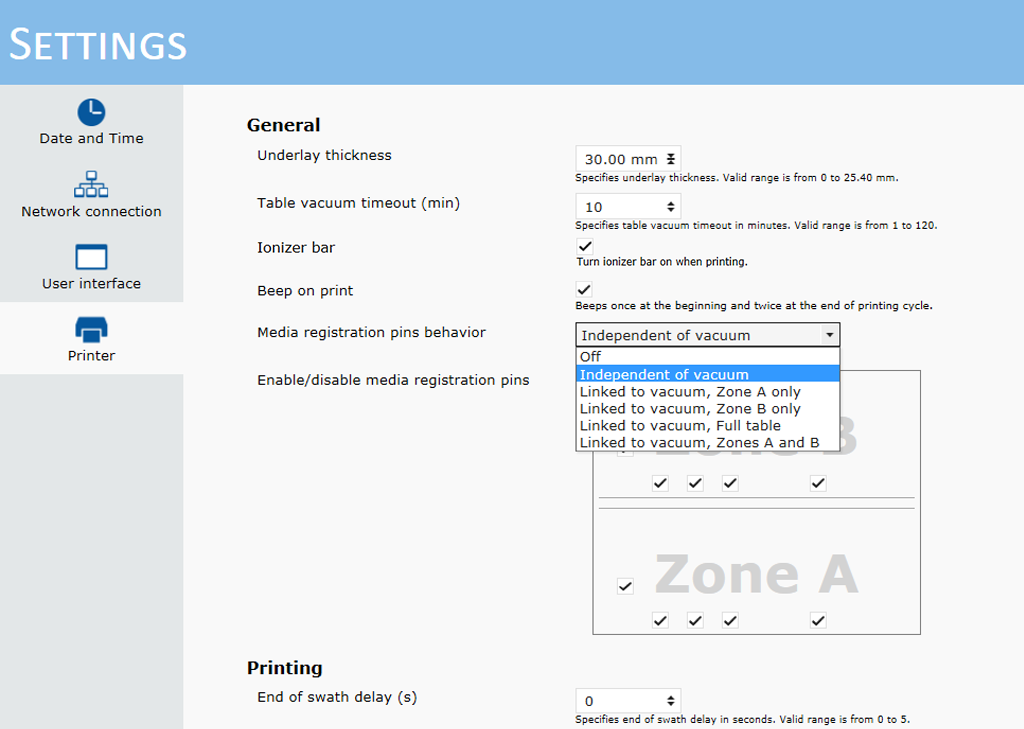

Kayıt pimlerinin davranışını Ayarlar/Yazıcı sekmesinden ayarlayabilirsiniz.
Medya kayıt pimleri davranışları şunları içerir:
Kapalı
Vakumdan bağımsız (manuel)
Vakumla bağlantılı, sadece A Bölgesi (her iki grup - dikey ve yatay);
Vakuma bağlı, sadece B Bölgesi (her iki grup - dikey ve yatay);
Vakumla bağıntılı, Tam tabla modu (Bölge A'da her iki grup + Bölge B'de dikey);
Vakuma bağlı, Bölge A ve B - 2 yukarı modu (her iki grup da Bölge A veya Bölge B'de).
Her bir kayıt pimi aktif veya mevcut değil olarak yapılandırılabilir. Varsayılan olarak tüm pinler, her bir pinle ilişkili onay işaretiyle gösterildiği gibi etkindir. Bir kayıt pinini devre dışı bırakmak için o pinin onay kutusuna tıklayın. Onay işareti kaybolacaktır. Pimi etkinleştirmek için kutuya tekrar tıklayın ve pimin tekrar etkin olduğunu onaylamak için onay işareti görünecektir.
Medyanın vakum tablasına yüklenmesi manuel bir işlemdir. Yükleme işlemini kolaylaştırmak için yapılandırılabilir bir otomatik pim kayıt sistemi sağlanmıştır. Pin konumları hem 2-yukarı hem de geniş format tek yaprak baskıyı destekler. Ek olarak, medyanın konumlandırılmasına yardımcı olmak için aşağıdaki baskılar sağlanmıştır. Aşağıdakileri göstermek için doğrudan tablo üzerine yazdırılabilirler:
2.5m Cetvel Baskısı-1mm Çözünürlük-Birincil Orijin (Yatay Eksen)
2.5m Cetvel Baskısı-1 mm Çözünürlük-İkincil Orijin (Yatay Eksen)
3.2m Cetvel Baskısı-1mm Çözünürlük (Dikey Eksen)
98 inç Cetvel Baskısı-0,125 inç Çözünürlük-Birincil Orijin (Yatay Eksen)
98 inç Cetvel Baskısı-0,125 inç Çözünürlük-İkincil Orijin (Yatay Eksen)
126 inç Cetvel Baskısı-0,125 inç Çözünürlük (Dikey Eksen)
Üç Güvenlik Seviyesi:
Herhangi bir kızak hareketi başlamadan önce, yazıcı yazılımı bütün hizalama pimlerini geri çeker.
4 Pim grubunun her birinin "güvenlik bölgesi" vardır. Hareket halindeki gentry bu bölgelerden herhangi birine girdiğinde, ilgili gruptaki tüm pimler güvenli portal geçişi sağlamak için geri çekilir.
Eğer pim davranışı manuel olarak ayarlıysa - kullanıcının pimleri tabla vakum pedallarını kullanarak etkinleştirmesine izin verilir. Ancak eğer kızak herhangi bir pim grubunun güvenlik bölgesi dahilindeyse, o grup pim uzatma istemini gözardı edecektir. Aynı durum, eğer pimler otomatik işletim modlarından birinde olduğunda da geçerlidir.
Hata işleme
Pimlerden herhangi biri YUKARI veya AŞAĞI konumda takılı kalırsa, kızak hareketi durdurulur, yazdırma iptal edilir ve "hizalama pimi hatası" penceresi açılır. Güvenlik bölgeleri, geri çekilmeyen pimlerin tespit edilmesini sağlar ve kızak, o pime çarpmadan durur.

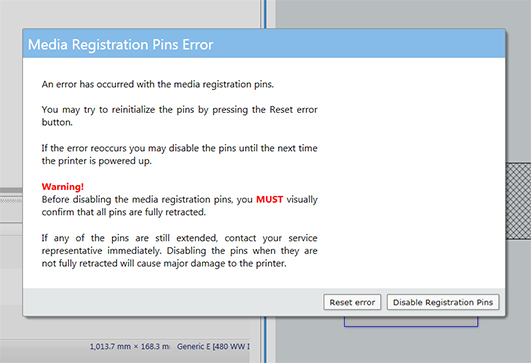

Açılan hata penceresi, kullanıcıya yazılımın istenmeyen bir pim konumu tespit ettiğini bildirir ve hatanın olası nedenlerini (hava basıncı, sensörler) gösterir ve kullanıcıdan bütün pimlerin geri çekilmiş (AŞAĞI) konumda olup olmadığını görsel olarak kontrol etmesini ister. Bu hata penceresinde iki düğme vardır - bir tanesi kullanıcının pimleri yeniden başlatmasını sağlarken, diğer düğme ise kullanıcının pimleri tamamen devre dışı bırakmasını sağlar. Pimler, yazıcıya bir sonraki kez güç verildiğinde otomatik olarak yeniden etkinleşir, o nedenle normal başlatma prosesinden geçer.
NOT
Eğer başlatma başarısız olursa, aynı hata çözümleme prosesi tekrarlanır. Bu durumda servis çağırmanız gerekir.
Hizalama Pimi Hata PenceresiTaşırmalı bir yazdırma işlemi esnasında, pimlerin üst yüzeyinde ve pim yuvalarında mürekkep birikecektir. Bu yüzeylerde mürekkep birikmesi, tabanın üst yüzeyini aşmamalıdır. Bu olduğunda, biriken mürekkebi bir jiletle veya kazıyıcı ile sadece tabanın üst yüzeyinden çıkartın (pimler aşağı konumdayken). Her bir pimin üst yüzeyini aynı aletlerle YUKARI konumlarında temizlemek de mümkündür.
ÖNEMLİ
• Pimleri temizlemek için temizlik solüsyonu kullanmayın
• Pimleri temizlemek için taban plakasını kaldırmayın
• Taban plakasının üst yüzeyinin altından mürekkebi çıkartmaya çalışmayın, pim yüzeyleri zarar görebilir.
