Nośnik można rejestrować na stole za pomocą wbudowanych pinów rejestracyjnych i linijek stołów. Piny rejestracyjne mogą być połączone z przełącznikiem podciśnieniowym lub aktywowane ręcznie przez operatora, aby umożliwić szybką rejestrację nośnika na drukarce. Linijki są drukowane na stole i zapewniają linijkę poziomą i pionową, która rozpoczyna się w punkcie początkowym wydruku 0,0 na stole. Linijki mogą również pomóc w zapewnieniu odległości przesunięcia, jeśli trzeba rozpocząć drukowanie od punktu początkowego. Działanie styków rejestracyjnych można ustawić w interfejsie użytkownika tak, aby działały w trybie niezależnym lub połączonym.
W trybie niezależnym (ręcznym) do podnoszenia lub opuszczania trzpieni w danej strefie można użyć przełącznika pedału podciśnienia dla odpowiedniej strefy. Wykonuje się to poprzez przytrzymanie przełącznika przez około 2 sekundy. Po umieszczeniu nośnika ponownie naciśnij przełącznik na 2 sekundy, aby schować kołki.
UWAGA
Jeśli sworznie rejestracyjne zostaną pozostawione w pozycji GÓRA, zostaną one automatycznie cofnięte, gdy brama i karetka znajdą się w określonej odległości od dowolnego ze sworzni.
W przypadku wielkoformatowego drukowania pojedynczych arkuszy na całej drukarce, naciśnięcie pedału podciśnienia strefy A na około 5 sekund spowoduje podniesienie i opuszczenie wymaganych kołków w strefie A i B w celu obsługi drukowania wielkoformatowego.
W trybie połączonym (automatycznym) kołki rejestracyjne będą w pozycji podniesionej , oczekując na załadowanie nośnika przez operatora. Po zarejestrowaniu nośnika przez operatora i uruchomieniu przełącznika stołu podciśnieniowego dla wybranej strefy, piny użyte do zarejestrowania nośnika dla tej strefy zostaną wycofane. Po zakończeniu zadania drukowania i przesunięciu prowadnicy z ostatniej strefy drukowania, dane piny powrócą do położenia górnego, a stół podciśnieniowy zostanie wyłączony. Aby wyeliminować możliwość kolizji między pinami i prowadnicą lub karetką, drukarka sprawdza dolną pozycję każdego z pinów , gdy istnieje możliwość kolizji. Sworznie zostaną wsunięte lub ruch wózka/suwnicy zostanie zatrzymany.
Gdy drukarka jest włączona, ale nie jest gotowa do drukowania, wszystkie piny rejestracyjne będą znajdować się w pozycji dolnej.
WAŻNE
Nie wsuwaj ciężkich nośników do styków z nadmierną siłą.
Nośniki z ostrymi krawędziami mogą uszkodzić piny - należy postępować ostrożnie.
Zanieczyszczenia tuszem mogą powodować błędy pinów (patrz punkt Konserwacja pinów poniżej, aby uzyskać wskazówki dotyczące czyszczenia).

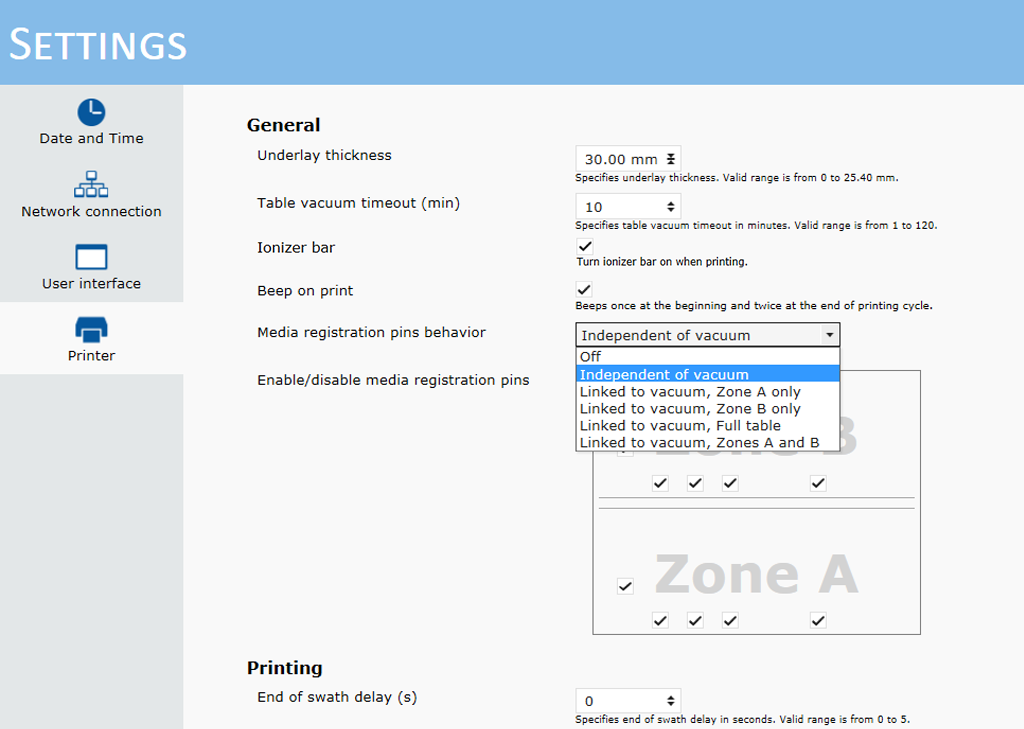

Zachowanie kołków rejestracyjnych można ustawić na karcie Ustawienia/drukarka.
Zachowanie kołków do rejestracji mediów obejmuje:
Wył.
Opcja niezależna od podciśnienia (ręczna)
Połączony z podciśnieniem, tylko strefa A (obie grupy - pionowa i pozioma);
Połączony z podciśnieniem, tylko strefa B (obie grupy - pionowa i pozioma);
Związany z podciśnieniem, tryb pełnego stołu (obie grupy w strefie A + pionowe w strefie B);
Połączenie z podciśnieniem, strefa A i B - tryb 2-up (obie grupy w strefie A lub B).
Każdy styk rejestracji może być skonfigurowany jako aktywny lub niedostępny. Domyślnie wszystkie styki są aktywne, na co wskazuje znak zaznaczenia przypisany do każdego z nich. Kliknij pole wyboru kołka rejestracyjnego, aby go wyłączyć. Znak zaznaczenia zniknie. Ponownie kliknij pole, aby włączyć pinezkę, po czym zostanie wyświetlony znak wyboru potwierdzający, że pinezka jest ponownie aktywna.
Ładowanie nośników na stół próżniowy jest procesem ręcznym. Konfigurowalny system automatycznej rejestracji kołków ułatwia proces załadunku. Pozycje pinów umożliwiają zarówno druk 2-up, jak i wielkoformatowy druk pojedynczych arkuszy. Dodatkowo, aby ułatwić pozycjonowanie nośnika, zamieszczono następujące wydruki. Można je wydrukować bezpośrednio na stole, aby przedstawić następujące informacje:
2.liniał 5m Druk - rozdzielczość 1 mm - początek pierwotny (oś pozioma)
2.liniał 5m Druk z rozdzielczością 1 mm - drugi początek (oś pozioma)
3.druk linijki 2 m - rozdzielczość 1 mm (oś pionowa)
98-calowa linijka do drukowania - rozdzielczość 0,125 cala - początek linii głównej (oś pozioma)
liniał 98 cali Druk z rozdzielczością 0,125 cala Druk z drugim początkiem (oś pozioma)
linijka 126 cali Druk z rozdzielczością 0,125 cala (oś pionowa)
Trzy poziomy bezpieczeństwa:
Zanim rozpocznie się ruch prowadnicy, oprogramowanie drukarki wycofuje wszystkie piny rejestracyjne.
Każda z 4 grup pinów ma „strefę bezpieczeństwa”. Gdy poruszająca się szlachta wejdzie do którejkolwiek z tych stref, wszystkie sworznie z odpowiedniej grupy cofają się, aby zapewnić bezpieczne przejście bramy.
Jeśli zachowanie pinów jest ustawione na ręczne - użytkownik może aktywować piny za pomocą pedałów podciśnieniowych stołu. Jeśli jednak prowadnica znajduje się w strefie bezpieczeństwa dowolnej grupy pinów, grupa ta zignoruje prośbę o przedłużenie. To samo dotyczy pinów w jednym z automatycznych trybów operacyjnych.
Obsługa błędów
W przypadku, gdy którykolwiek z pinów utknął w pozycji GÓRA lub DÓŁ, ruch prowadnicy zostanie zatrzymany, drukowanie zostanie anulowane i wyświetlone zostanie okno „błąd pinu rejestracji”. Strefy bezpieczeństwa zapewniają wykrycie pinu, której nie został wycofany, a prowadnica zatrzyma się, zanim trafi w ten pin.

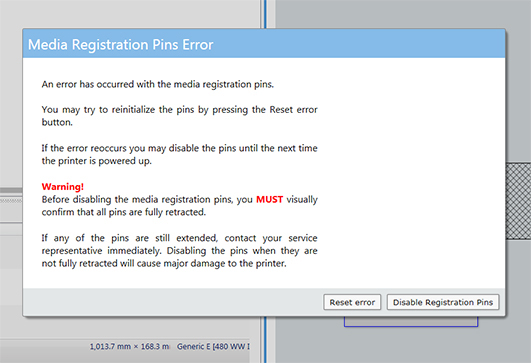

Wyskakujące okienko błędu informuje użytkownika o tym, że oprogramowanie wykryło niepożądane położenie pinu i wyświetli możliwe przyczyny błędu (ciśnienie powietrza, czujniki) i poprosi użytkownika o wzrokowe sprawdzenie, czy wszystkie piny są wycofane (DÓŁ). W tym oknie błędów znajdują się dwa przyciski - jeden umożliwia ponowne zainicjowanie pinów, a drugi przycisk pozwala całkowicie wyłączyć piny. Piny są automatycznie ponownie włączane przy następnym włączeniu drukarki, aby przejść przez zwykły proces inicjowania.
UWAGA
Jeśli inicjalizacja nie powiedzie się, proces obsługi błędów powtarza się. W takim przypadku należy zwrócić się o pomoc serwisową.
Okno błędu pinu rejestracjiPodczas drukowania z obcinaniem tusz osadza się na górnej powierzchni pinów i obudowach pinów. Akumulacja tuszu na tych powierzchniach nie powinna przekraczać górnej powierzchni papieru pokryciowego. W takim przypadku należy usunąć nagromadzony tusz za pomocą żyletki lub skrobaczki tylko na górnej powierzchni papieru pokryciowego (z pinami w pozycji dolnej). Można również oczyścić górną powierzchnię każdego sworznia, używając tych samych narzędzi w ich pozycji UP.
WAŻNE
• Nie używaj żadnych roztworów czyszczących do czyszczenia pinów
• Nie należy podnosić papieru pokryciowego, aby wyczyścić piny
• Nie należy wydłubywać tuszu spod górnej powierzchni papieru pokryciowego, ponieważ może to uszkodzić powierzchnię pinu.
