Medier kan registreres på bordet ved bruk av de innebygde registreringspinnene og bordlinjalene. Registreringspinnen kan linkes til vakuumbryteren eller aktiveres manuelt av operatøren for å gjøre det mulig med hurtigregistrering av mediet til skriverutgangspunktet. Linjalene er trykket på bordet og gir en horisontal og en vertikal måling som begynner i 0,0 utskriftsutgangspunktet på bordet. Linjalene kan også hjelpe til å gi offsetavstander hvis du trenger å starte en utskrift borte fra utgangspunktet. Registreringspinne-operasjonen kan settes i brukergrensesnittet til å arbeide i enten uavhengig eller koblet modus.
I uavhengig (manuell) modus kan vakuumfotpedalbryteren for den tilsvarende sonen brukes til å heve eller senke pinnene i den sonen. Dette gjøres ved å holde bryteren trykket i omtrent 2 sekunder. Når mediet er satt inn, trykker du på bryteren i 2 sekunder igjen for å trekke tilbake pinnene.
MERK
Dersom registreringsstiftene etterlates i UP-posisjonen, vil de automatisk trekkes tilbake når portalkranen og vognen er innenfor en gitt avstand fra noen av stiftene.
For enkeltarkutskrift i stort format på hele skriveren vil nedtrykking av fotpedalbryteren Zone A i omtrent 5 sekunder heve og senke de nødvendige pinnene i sone A og B for å støtte utskrift i stort format.
I koblet (automatisert) modus vil registreringsstiftene være i opp-posisjon og vente på at operatøren laster inn medier. Når operatøren har registrert mediet og initiert bordvakuumbryteren for den valgte sonen, vil pinnene som brukes til å registrere mediet for denne sonen trekke seg tilbake. Etter at utskriftsjobben er fullført og portalkranen har beveget seg klar fra den siste utskriftssonen, vil de relevante pinnene returnere til deres opp posisjon og bordvakuumet vil bli slått av. For å eliminere muligheten for et krasj mellom pinnene og portalkranen eller vognen, verifiserer skriveren posisjonen ned til hver pinne når mulige interferenstilstander kan eksistere. Pinnene vil enten trekke seg tilbake eller vogn/portalbevegelse vil stoppe.
Når skriveren er slått på, men ikke klar til å skrive ut, vil alle registreringspinner være i posisjonen Ned.
VIKTIG
Ikke skyv tunge medier inn i pinnene med overdreven makt.
Medier med skurende kanter kan skade pinnene – håndteres forsiktig.
Blekkontaminering kan forårsake pinnefeil (se avsnittet Pinnevedlikehold nedenfor for rengjøringstips).

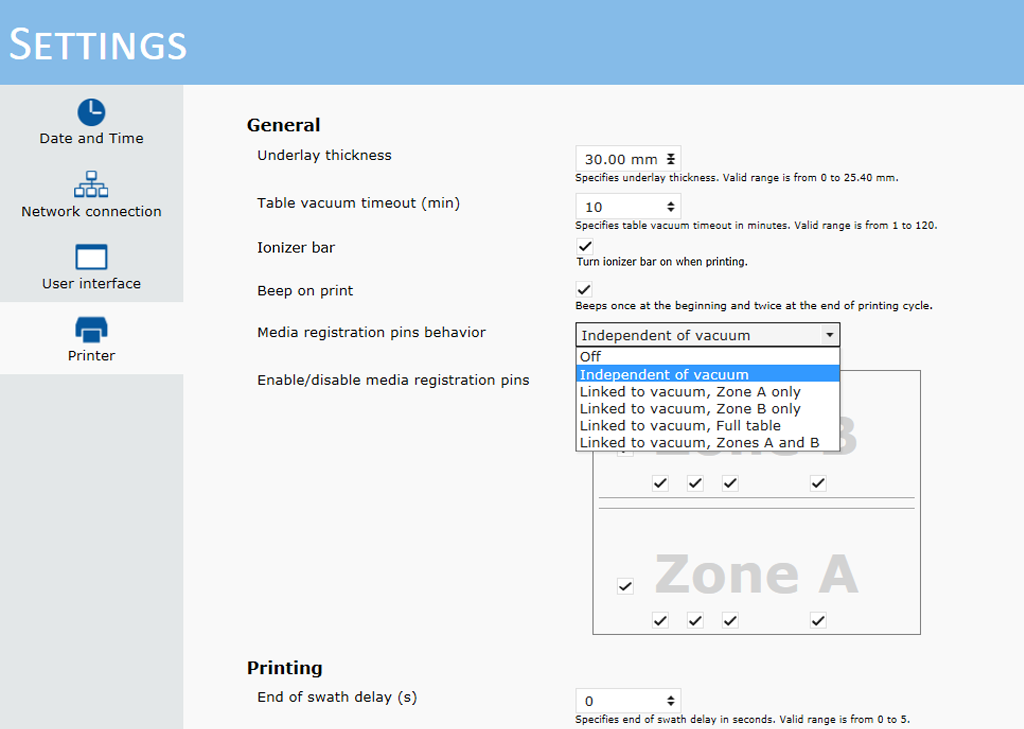

Du kan angi virkemåten til registreringsnålene i kategorien Innstillinger/Skriver.
Virkemåtene for medieregistreringspinnene omfatter:
Av
Uavhengig av vakuum (manuelt)
koplet til vakuum, bare sone A (begge grupper - loddrett og vannrett),
koplet til vakuum, bare sone B (begge grupper - loddrett og vannrett),
Linket til vakuum, fullt bord-modus (begge grupper i sone A + vertikale i sone B).
Koblet til vakuum, sone A og B - 2 opp modus (begge grupper i enten sone A eller sone B).
Hver registreringspinne kan konfigureres som aktiv eller ikke tilgjengelig. Som standard er alle pinner aktive, som vist med hakemerket som er knyttet til hver pinne. Klikk på en avmerkingsboks for registreringspinne for å deaktivere den. Merket vil forsvinne. Klikk på boksen igjen for å aktivere PIN-koden, så vil merket vises for å bekrefte at PIN-koden er aktiv igjen.
Lasting av media på vakuumbordet er en manuell prosess. Et konfigurerbart automatisert PIN-registreringssystem er tilveiebrakt for å forenkle lasteprosessen. Stiftposisjoner støtter utskrift av både enkeltark i 2 ark og store ark. I tillegg leveres følgende utskrifter for å hjelpe med posisjoneringen av mediene. De kan trykkes direkte på tabellen for å vise følgende:
2,5 m linjalutskrift - 1 mm oppløsning - primær opprinnelse (horisontal akse)
2,5 m linjalutskrift - 1 mm oppløsning - sekundært origo (horisontal akse)
3,2 m linjalutskrift - 1 mm oppløsning (vertikal akse)
98-tommers linjalutskrift - 0,125-tommers oppløsning - primær opprinnelse (horisontal akse)
98-tommers linjalutskrift - 0,125-tommers oppløsning - sekundært origo (horisontal akse)
126-tommers linjalutskrift - 0,125-tommers oppløsning (vertikal akse)
Tre sikkerhetsnivåer:
Før noen gantrybevegelse begynner, trekker skriverprogramvaren tilbake alle registreringspinner.
Hver av de 4 pinnegruppene har en "sikkerhetssone". Når den bevegelige brodden kommer inn i noen av disse sonene, trekker alle pinner fra den passende gruppen seg sammen for å tilveiebringe sikker portalpassasje.
Hvis pinneatferden er satt til manuell – brukeren kan aktivere pinnene ved bruk av bordvakuumpedalene. Men hvis gantryen er innenfor sikkerhetssonen på noen av pinnegruppene, vil denne gruppen ignorere forespørselen om å forlenges. Det samme gjelder hvis pinnene er i en av de automatiske driftsmodusene.
Feilhåndtering
I tilfelle noen av pinnene sitter fast enten i OPP- eller NED-posisjon, stoppes gantrybevegelsen, utskriften avbrytes, og "registreringspinnefeil"-vinduet vil komme opp. Sikkerhetssoner sikrer deteksjonen av en pinne som ikke kunne trekke seg tilbake, og gantryen stopper før den treffer denne pinnen.
Popup-feilvinduet informerer brukeren om at programvaren detekterte en uønsket pinneposisjon, og det vil vise mulige årsaker til feilen (lufttrykk, sensorer) og be brukeren om å kontrollere visuelt om alle pinner er i inntrukket (NED-) stilling. Det finnes to knapper i dette feilvinduet – én gjør det mulig for brukeren å reinitialisere pinnene og en annen knapp gjør det mulig for brukeren å deaktivere pinnene fullstendig. Pinner er automatisk reaktivert på neste skriveroppstart, så de kan gå gjennom den vanlige initialiseringsprosessen.
MERK
Hvis initialiseringsprosessen mislykkes, gjentas den samme feilhåndteringen. I dette tilfellet må du forespørre service.

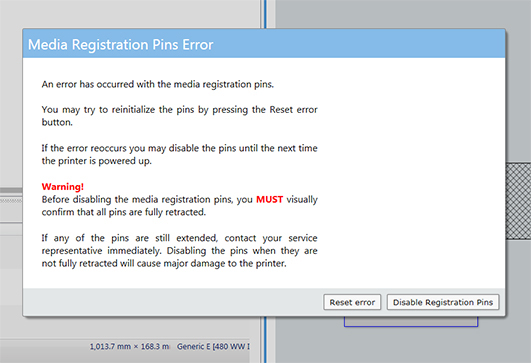

Vindu for registreringspinnefeilI løpet av en utskriftsjobb med bleed, vil blekk avsettes på toppoverflaten til pinnene og pinnehusene. Akkumuleringen av blekk på disse overflatene skal ikke øke utover toppoverflaten til overlegget. Når dette forekommer fjern det akkumulerte blekket ved bruk av et barberblad eller skraper kun på toppoverflaten av overlegget (med pinnene i ned-posisjon). Det er også mulig å rengjøre toppoverflaten av hver tapp med de samme verktøy i deres UP posisjon.
VIKTIG
• Ikke bruk noen rengjøringsløsninger til å rengjøre pinnene
• Ikke løft overlegg for å rengjøre pinner
• Ikke grav ut blekk fra under toppoverflaten på overlegget, da dette kan skade overflaten på pinnen.
