A hordozó a beépített illesztőtűk és az asztalvonalzók útján illeszthető az asztalra. Az illesztőtűk a vákuum kapcsolóval összekötve vagy a kezelő által kézzel aktiválva biztosíthatják a hordozó gyors illesztését a nyomtató kezdőponthoz. Az asztalra nyomtatott vonalzók biztosítják az asztal 0,0 nyomtatási kezdőpontjából kiinduló vízszintes és függőleges vonalakat. A vonalzók az eltolási távolságoknál is segítenek, ha a nyomtatást a kezdőponttól távolabb kell kezdeni. A regisztrációs pin működése a felhasználói felületen beállítható, hogy független vagy összekapcsolt üzemmódban működjön.
Független (kézi) üzemmódban a megfelelő zónához tartozó vákuumlábpedál kapcsolójával lehet a csapokat az adott zónában felemelni vagy leengedni. Ehhez körülbelül 2 másodpercig kell lenyomva tartani a kapcsolót. Ha a hordozót elhelyezte, nyomja meg ismét 2 másodpercig a kapcsolót a csapok visszahúzásához.
MEGJEGYZÉS
Ha a regisztrációs csapok FELSZEGYEZETT helyzetben maradnak, akkor automatikusan visszahúzódnak, amikor a portál és a kocsi egy meghatározott távolságon belül van bármelyik csaphoz képest.
Nagy formátumú, egylapos nyomtatáshoz a teljes nyomtatón, az A zóna vákuumos lábpedál kapcsolójának körülbelül 5 másodpercig történő lenyomásával az A és B zónában a nagy formátumú nyomtatás támogatásához szükséges csapok felemelkednek és leengednek.
Összekapcsolt (automatizált) üzemmódban a regisztrációs csapok Felfelé állásban várják, hogy a kezelő betöltse a hordozót. Miután a kezelő elvégezte a hordozó illesztését és elindította a kiválasztott zónához tartozó asztal vákuum kapcsolót, visszahúzódnak a hordozó illesztésére az adott zónában használt tűk. Miután a nyomtatási feladat befejeződött és a gantry eltávolodott az utolsó nyomtatási zónából, a megfelelő csapok visszatérnek a Fent helyzetükbe, és az asztal vákuumja kikapcsol. A csapok és a portál vagy a kocsi közötti ütközés lehetőségének kiküszöbölése érdekében a nyomtató ellenőrzi az egyes csapok Down állapotú helyzetét, ha lehetséges interferenciafeltételek állnak fenn. Vagy a csapok húzódnak vissza, vagy a kocsi/portál mozgása megáll.
Amikor a nyomtató be van kapcsolva, de még nem áll készen a nyomtatásra, minden regisztrációs csap a lefelé állásban van.
FONTOS
Tilos a tűk közé túl nagy erővel nehéz hordozót csúsztatni.
Az érdes szélű hordozók a tűk károsodását okozhatják - óvatosan kezelendők.
A festék szennyeződése tűhibákat okozhat (a tisztítási tippekhez lásd alább a Tűkarbantartás részt).

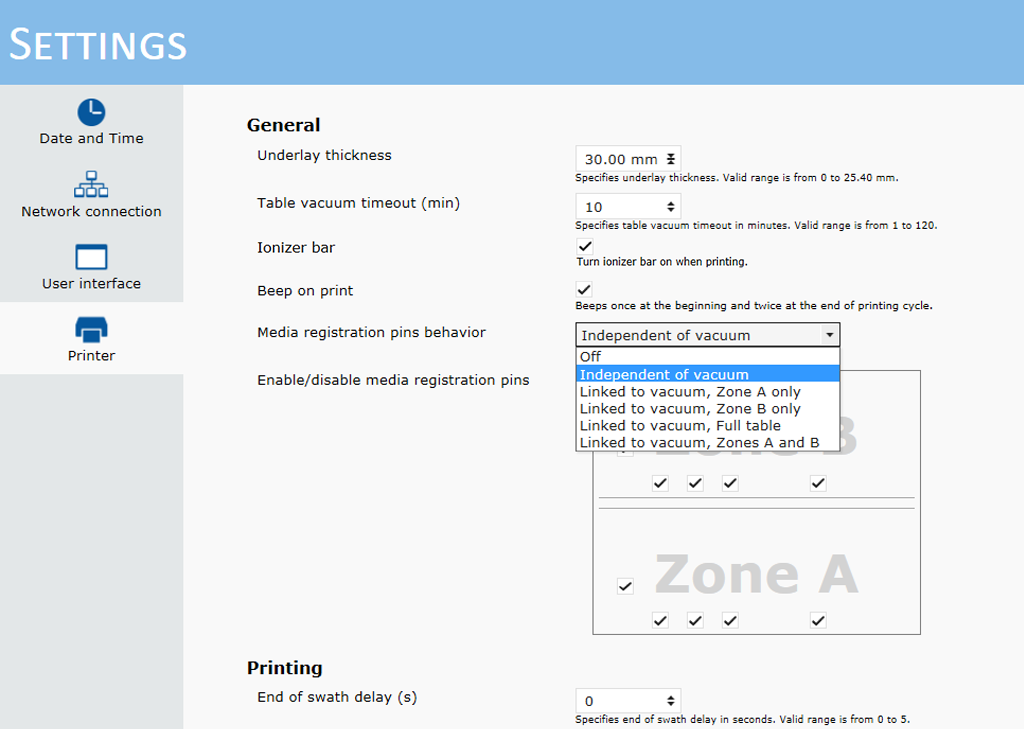

A regisztrációs csapok viselkedését a Beállítások/nyomtató lapon állíthatja be.
A média regisztrációs csapok viselkedése a következőket tartalmazza:
Ki
Vákuumtól független (kézi)
Csak az A zóna vákuummal összekötve (mindkét csoport - függőleges és vízszintes);
Csak a B zóna vákuummal összekötve (mindkét csoport - függőleges és vízszintes);
Vákuumtól függő, teljes asztal mód (mindkét csoport az A zónában + függőleges a B zónában);
Vákuummal összekapcsolva, A és B zóna - 2 up üzemmód (mindkét csoport az A vagy B zónában).
Minden egyes regisztrációs pin aktív vagy nem elérhető módon konfigurálható. Alapértelmezés szerint minden pin aktív, amit az egyes pin-ekhez tartozó pipa jelez. Kattintson egy regisztrációs tű jelölőnégyzetre az adott tű letiltásához. A jelölés eltűnik. Kattintson ismét a mezőre a kitűző engedélyezéséhez, és a pipa megjelenik, hogy megerősítse, hogy a kitűző ismét aktív.
A vákuumasztalra való betöltés kézi művelet. A betöltési folyamat megkönnyítése érdekében konfigurálható automatikus tűnyilvántartó rendszer áll rendelkezésre. A tűpozíciók támogatják a 2 felfelé és a nagy formátumú egylapos nyomtatást is. Ezenkívül a következő nyomatok segítenek a hordozó elhelyezésében. Ezek közvetlenül a táblázatra nyomtathatók, hogy a következőket mutassák:
2.5m vonalzó nyomtatás-1mm felbontás-elsődleges origó (vízszintes tengely)
2.5m vonalzó nyomtatás-1 mm felbontás-szekunder origó (vízszintes tengely)
3.2m vonalzó nyomtatás-1mm felbontás (függőleges tengely)
98 hüvelykes vonalzó nyomtatás-0,125 hüvelykes felbontás-elsődleges origó (vízszintes tengely)
98 hüvelykes vonalzó nyomtatás-0,125 hüvelykes felbontás-szekunder origó (vízszintes tengely)
126 hüvelykes vonalzó nyomtatás-0,125 hüvelykes felbontás (függőleges tengely)
Három biztonsági szint:
Mielőtt az állvány mozogni kezd, a nyomtató szoftver visszahúzza az összes illesztőtűt.
Minden 4 tűs csoporthoz „biztonsági zóna” tartozik. Amikor a mozgó úri személyzet belép e zónák bármelyikébe, a megfelelő csoport összes csapja visszahúzódik, hogy a portál biztonságos áthaladását biztosítsa.
Kézi módra állított tűk esetén a felhasználó az asztal vákuum pedálok segítségével aktiválhatja a tűket. Ha azonban az állvány valamelyik tűcsoport biztonsági zónáján belül van, az adott csoport nem reagál a kinyújtási kérésekre. Ugyanez érvényes akkor is, ha a tűk az egyik automata üzemmódban vannak.
Hibakezelés
Ha valamelyik tű FEL vagy LE helyzetben ragadt, akkor leáll az állvány mozgása, abbamarad a nyomtatás és felugrik az „illesztőtű hiba” ablak. A biztonsági zónák érzékelik a nem visszahúzott tűt, az állvány pedig még az adott tűvel való ütközés előtt megáll.

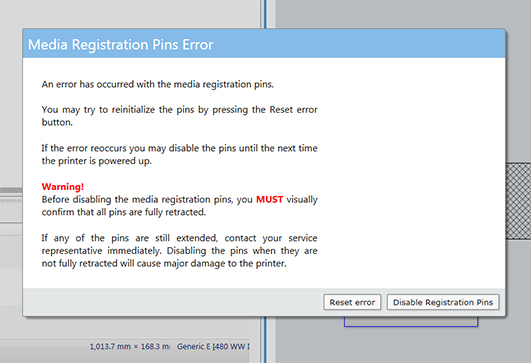

A hiba miatt felugró ablak értesíti a felhasználót, hogy a szoftver nemkívánatos tűpozíciót észlelt, bemutatja a hiba lehetséges okait (légnyomás, érzékelők) és kéri a felhasználótól az összes tű visszahúzott (LE) helyzetének ellenőrzését. Ez az ablak két gombot tartalmaz - az egyikkel a tűk ismételt inicializálását, a másikkal pedig a tűk teljes letiltását végezheti el a felhasználó. A nyomtató legközelebbi bekapcsolásakor a tűk automatikusan újra engedélyezve vannak, ezért megtörténik a szokásos inicializálásuk.
MEGJEGYZÉS
Sikertelen inicializálás esetén megismétlődik a hibakezelési folyamat. Ilyen esetben forduljon szervizhez.
Illesztőtű hibák ablakA kifutó melletti nyomtatási munka során festék rakódik le a tűk és a tűházak felső felületén. Az e felületeken történő festéklerakódás nem mehet túl a rátét felső felületén. Ennek bekövetkezésekor csak a rátét felső felületén lerakódott festéket távolítsa el borotvapengével vagy kaparóval (le helyzetben lévő tűk mellett). Ugyanezekkel a szerszámokkal a FELSZERELT helyzetben az egyes csapok felső felületét is meg lehet tisztítani.
FONTOS
• Tilos tisztító oldatot használni a tűk tisztításához
• Tilos a rátéteket felemelni a tűk tisztításához
• Tilos a festéket kiszedni a rátét felső felülete alól, mert ez károsíthatja a tű felületét.
