Médium je možné přesně založit na stůl pomocí zabudovaných soutiskových kolíků a pravítek stolu. Soutiskové kolíky lze propojit se spínačem vakua nebo je může ručně ovládat obsluha, aby bylo umožněno rychlé zarovnání média do výchozí polohy tiskárny. Pravítka jsou vytištěna na stole a vytvářejí vodorovné a svislé měřidlo, které vychází z počátečního bodu tisku 0,0 na stole. Pravítka mohou také pomoci při nastavení odsazení vzdáleností, pokud potřebujete začít tisknout od původního bodu. Provoz registračních kolíků lze v uživatelském rozhraní nastavit tak, aby pracovaly v nezávislém nebo propojeném režimu.
V nezávislém (manuálním) režimu lze pro zvedání nebo spouštění kolíků v příslušné zóně použít spínač podtlakového pedálu pro příslušnou zónu. To se provádí tak, že spínač podržíte stisknutý přibližně 2 sekundy. Po vložení média znovu stiskněte spínač na 2 sekundy, aby se kolíky zasunuly.
POZNÁMKA
Pokud jsou registrační kolíky ponechány v poloze NAHORU, automaticky se zasunou, jakmile se portál a vozík dostanou do nastavené vzdálenosti od kteréhokoli z kolíků.
Při velkoformátovém tisku na jeden list na celé tiskárně se stisknutím nožního spínače podtlakového pedálu zóny A na dobu přibližně 5 sekund zvednou a spustí potřebné kolíky v zónách A a B, aby byl podporován velkoformátový tisk.
V propojeném (automatickém) režimu jsou registrační kolíky v poloze Nahoru a čekají, až obsluha vloží médium. Jakmile obsluha zarovná médium a stiskne spínač vakua stolu pro zvolenou zónu, kolíky používané k zarovnání média pro danou zónu se zasunou. Po dokončení tiskové úlohy a vyjetí portálu z poslední tiskové zóny se příslušné kolíky vrátí do horní polohy a podtlak na stole se vypne. Aby se vyloučila možnost kolize mezi kolíky a portálem nebo vozíkem, tiskárna ověřuje polohu každého kolíku ve stavu Down , pokud mohou existovat podmínky rušení. Buď se čepy zasunou, nebo se pohyb vozíku/brany zastaví.
Když je tiskárna zapnutá, ale není připravena k tisku, jsou všechny registrační kolíky v poloze Dolů .
DŮLEŽITÉ
Do kolíků nezasunujte těžké médium nadměrnou silou.
Média s ostrými hranami mohou poškodit kolíky – manipulujte opatrně.
Chybnou funkci kolíků může zapříčinit znečištění inkoustem (informace o čištění konců naleznete v části „Údržba kolíků“).

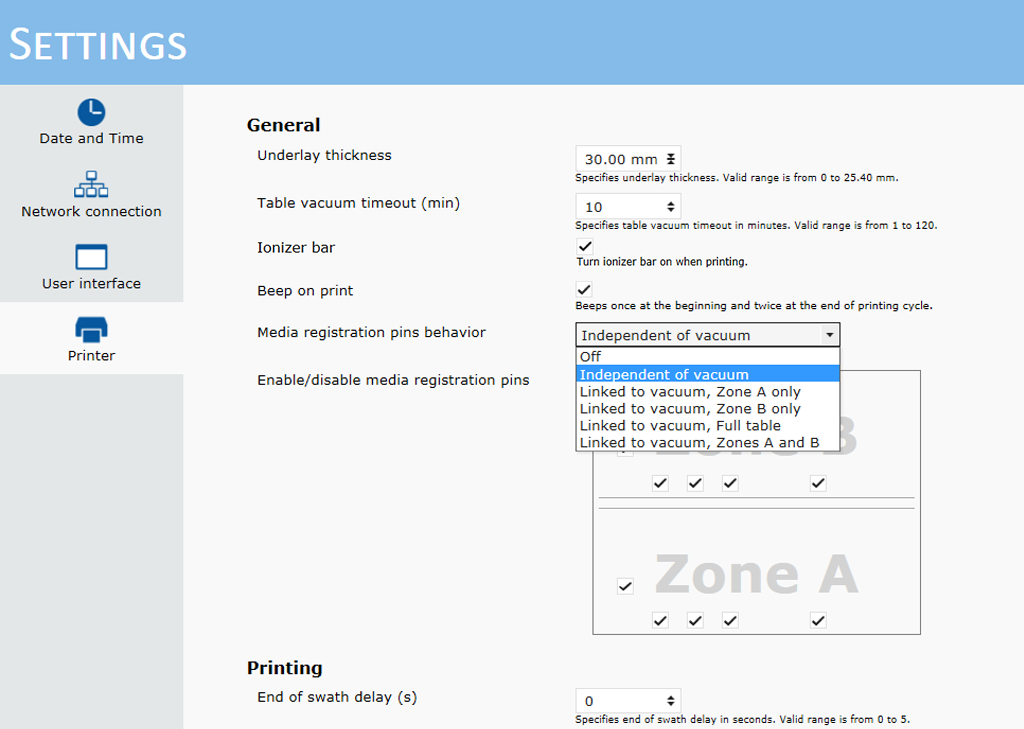

Chování registračních kolíků můžete nastavit na kartě Nastavení/Tiskárna.
Chování při registraci médií zahrnuje:
Vypnuto
Nezávisle na vakuu (ruční)
Propojeno s vakuem, pouze zóna A (obě skupiny - vertikální i horizontální);
Propojeno s vakuem, pouze zóna B (obě skupiny - vertikální i horizontální);
V závislosti na vakuu, režim celého stolu (obě skupiny v zóně A + svisle v zóně B);
Propojeno s vakuem, zóna A a B - režim 2 up (obě skupiny v zóně A nebo B).
Každý registrační kolík lze nakonfigurovat jako aktivní nebo nedostupný. Ve výchozím nastavení jsou všechny piny aktivní, což je znázorněno zaškrtnutím příslušného pinu. Kliknutím na zaškrtávací políčko registračního kolíku tento kolík zakážete. Zaškrtnutí zmizí. Opětovným kliknutím na toto políčko kolík povolíte a zobrazí se zaškrtnutí, které potvrdí, že je kolík opět aktivní.
Vkládání médií na vakuový stůl probíhá ručně. Pro usnadnění procesu nakládání je k dispozici konfigurovatelný automatický systém registrace kolíků. Pozice kolíků podporují tisk na dva listy i velkoformátový tisk na jeden list. Kromě toho jsou k dispozici následující výtisky, které pomáhají s umístěním média. Lze je vytisknout přímo do tabulky a zobrazit následující údaje:
2.tisk pravítka 5 m - rozlišení 1 mm - primární počátek (vodorovná osa)
2.tisk pravítka 5 m - rozlišení 1 mm - sekundární počátek (horizontální osa)
3.tisk pravítka 2 m - rozlišení 1 mm (vertikální osa)
98palcové pravítko Tisk - rozlišení 0,125 palce - primární počátek (horizontální osa)
98palcové pravítko Tisk - rozlišení 0,125 palce - sekundární počátek (horizontální osa)
126palcové pravítko Rozlišení 0,125 palce (vertikální osa)
Tři úrovně zabezpečení:
Před zahájením jakéhokoli pohybu portálu software tiskárny zasune všechny soutiskové kolíky.
Každá ze čtyř skupin kolíků má „bezpečnostní zónu“. Když pohybující se podvozek vstoupí do některé z těchto zón, všechny čepy příslušné skupiny se zasunou, aby byl zajištěn bezpečný průjezd podvozku.
Pokud je chování kolíků nastaveno na ruční režim, obsluha je může aktivovat pomocí pedálů vakua stolu. Je-li však portál v bezpečnostní zóně kterékoli skupiny kolíků, tato skupina požadavek na vysunutí ignoruje. Totéž platí, pokud jsou kolíky v jednom z automatických provozních režimů.
Řešení chyb
Pokud se některý z kolíků uvízne ve vysunuté nebo zasunuté poloze, pohyb portálu se zastaví, tisk se zruší a otevře se okno „Závada soutiskového kolíku“. Bezpečnostní zóny se postarají o zjištění kolíku, který se nepodařilo zasunout, a portál se zastaví předtím, než do daného kolíku narazí.
Okno s chybovým hlášením informuje uživatele o tom, že software zjistil nežádoucí polohu kolíku, zobrazí možné důvody závady (tlak vzduchu, snímače) a požádá obsluhu, aby vizuálně zkontrolovala, zda jsou všechny kolíky v zasunuté poloze (dole). Toto chybové okno obsahuje dvě tlačítka: jedno umožňuje obsluze opětovnou inicializaci kolíků a druhé obsluze umožňuje úplné zakázání kolíků. Kolíky se znovu automaticky zapnou při příštím zapnutí tiskárny, takže projdou obvyklým procesem inicializace.
POZNÁMKA
Pokud inicializace selže, opakuje se stejný proces odstraňování závad. V takovém případě se musíte obrátit na servisní středisko.

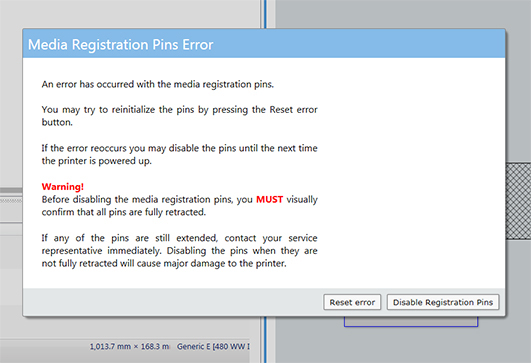

Chybové okno soutiskových kolíkůBěhem tiskové úlohy přes celou šířku se inkoust usazuje na horní ploše kolíků a jejich pouzder. Nárůst inkoustu na těchto površích by neměl převýšit horní povrch krytu. Pokud k tomu dojde, nahromaděný inkoust odstraňte pomocí žiletky nebo škrabky pouze na horním povrchu krytu (s kolíky v dolní poloze). Stejným nářadím v poloze UP je možné vyčistit i horní povrch každého čepu.
DŮLEŽITÉ
• K čištění kolíků nepoužívejte žádné čisticí roztoky
• K čištění kolíků nezvedejte kryty
• Nesnažte se inkoust vydolovat z místa pod horním povrchem krytu, neboť byste mohli poškodit povrchu kolíku.
