Alternativet FLXflow legger Float-tilstanden til standardfunksjonaliteten i flyt-tabellen. Float-tilstanden skaper en luftpute som gjør det mulig for media å sveve over bordet. Operatøren kan enkelt plassere og tømme tunge, ømfintlige medier som tre, glass eller metall. Instant Switch gjør det mulig å veksle raskt mellom Hold- og Float-tilstand.
Mediespesifikasjoner for bruk av alternativet FLXflow :
Maksimal medievekt: 16.2 kg/m2 (3.3 lbs/ft2)
Minste mediestørrelse: 0,25 m2 (2,7 ft2)
MERK
Flyt-tilstanden kan ikke aktiveres i utskriftsmodus med dobbel opprinnelse (kun XTF). Det er tillatt å veksle mellom tilstandene Hold og Av i sonen der det ikke skrives ut.

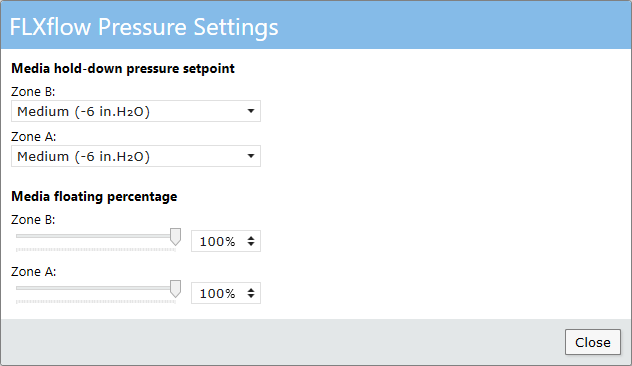

Med innstillingsknappen FLXflow på betjeningspanelet kan operatøren stille inn hold- og flytenivåene.
Det holde trykket kan stilles inn til:
Ingen
Lav (-2 in.H2O))
Middels (-6 in.H2O))
Høy (-12 in.H2O))
Maksimum (-14 til -20 in.H2O))
Se Angi vakuumnivået for flyttabellen hvis du vil ha mer informasjon.
Det flytenivå kan justeres ved å dra i glidebryteren eller skrive inn en verdi i inndataboksen. 100 % representerer det høyeste flytende nivået.
Ved normal drift anbefales det å bruke en flyteinnstilling slik at mediet så vidt berører bordet. Dette forhindrer at mediet driver og gjør det enklere å plassere det. Dette er spesielt praktisk når du skal plassere flere medier.
For ripesensitive medietyper anbefales det å bruke float på 100 %. Dette vil redusere risikoen for riper. Vær oppmerksom på at mediene kan komme ut av posisjon når flytenivået er satt til 100 %.

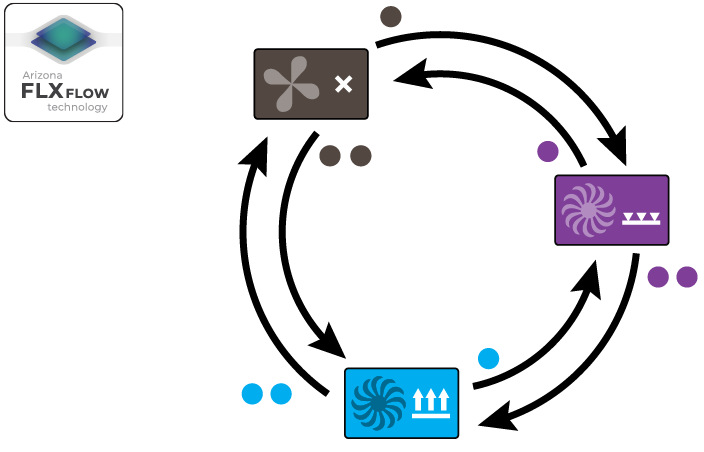

FLXflow kan betjenes ved å klikke på knappene på betjeningspanelet eller ved å trykke på fotpedalene. Bytte mellom tilstandene skjer på samme måte med fotpedalene som med knappene. Vanligvis aktiverer eller deaktiverer du Hold-tilstanden ved å klikke på knappen eller trykke én gang på pedalen. Hvis du klikker på knappen eller trykker to ganger på pedalen, aktiveres eller deaktiveres Float-tilstanden.
MERK
XTF-modellene har to vakuumsoner (A og B) og dermed to bordvakuumknapper og to fotpedaler.
Se bildet og tabellen nedenfor for mer informasjon.
|
Tilstand |
Knapp |
Pedal-/knappbetjening |
Resultat |
|
|---|---|---|---|---|
|
Av |
|
|
|
Hold - Mediet holdes ned mot bordet. |
|
|
Flyter - Mediet flyter og kan enkelt flyttes rundt. |
|||
|
Hold tilbake |
|
|
|
Av - Luftstrømmen er slått av. |
|
|
Flyter - Mediet flyter og kan enkelt flyttes rundt. |
|||
|
Flyt |
|
|
|
Hold - Mediet holdes ned mot bordet. |
|
|
Av - Luftstrømmen er slått av. |
|||
|
Pinner |
|
|
Et langt trykk (noen sekunder) vil heve eller senke registreringspinnene, avhengig av tilstanden. |
|
MERK
Under utskrift kan operatøren av sikkerhetsgrunner ikke deaktivere [Hold] eller aktivere [Flyt]. Når [Hold] er låst, vises et låsesymbol i brukergrensesnittet.

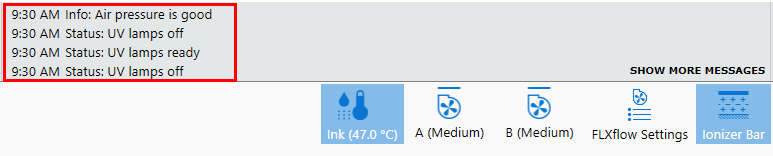

Operatøren kan deaktivere [Hold] når vognen er i utgangsposisjon. Sjekk skrivermeldingene øverst i midten av brukergrensesnittet for å se om flytefunksjonen er frigitt.
VIKTIG
Ved søl av UV-blekk på bordet, følg den spesielle rengjøringsprosedyren for FLXflow-bord. Se Fjern søl av UV-blekk fra bordet (FLXflow)..
Enkelt trykk / klikk
Dobbeltklikk / dobbeltklikk
Langt trykk på pedalen
