L'opzione FLXflow aggiunge lo stato Float alla funzionalità standard del piano Flow. Lo stato Float crea un cuscino d'aria che consente ai supporti di galleggiare sul piano. L'operatore può facilmente posizionare e scaricare supporti pesanti e delicati come legno, vetro o metallo. La funzione Scambio istantaneo consente di passare rapidamente dallo stato Fermo a quello Float.
Specifiche dei supporti per l'utilizzo dell'opzione FLXflow:
Peso massimo dei supporti: 16,2 kg/m2 (3,3 lbs/ft2)
Dimensione minima dei supporti: 0,25 m2 (2,7 ft2)
NOTA
Lo stato Float non può essere attivato durante la modalità di stampa a doppia origine (solo XTF). Lo scambio tra lo stato Fermo e Off è consentita nella zona di non stampa.

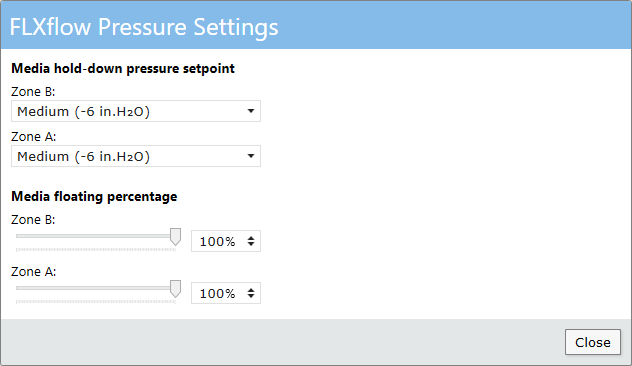

Il pulsante di impostazione FLXflow sul pannello dell'operatore consente all'operatore di impostare i livelli Fermo e Float.
La pressione di arresto può essere impostata su:
Nessuna
Bassa (-2 in.H2O))
Media (-6 in.H2O))
Alta (-12 in.H2O))
Massima (da -14 a -20 in.H2O)
Per ulteriori informazioni, vedere la sezione Impostare il livello di vuoto per il piano Flow.
Il livello di galleggiamento può essere regolato trascinando il cursore o inserendo un valore nella casella di immissione. Il 100% rappresenta il livello di mobilità più elevato.
Per un funzionamento normale, si consiglia di utilizzare una regolazione della mobilità in modo che i supporti tocchino appena il piano. In questo modo si evita che i supporti si spostino e si facilita il posizionamento. Questo risulta vantaggioso soprattutto per il posizionamento di più supporti.
Per i supporti sensibili ai graffi, si consiglia di utilizzare una mobilità del 100%. In questo modo si riduce il rischio che rimangano graffiati. Tenere presente che i supporti possono spostarsi dalla loro posizione quando il livello di mobilità è impostato al 100%.

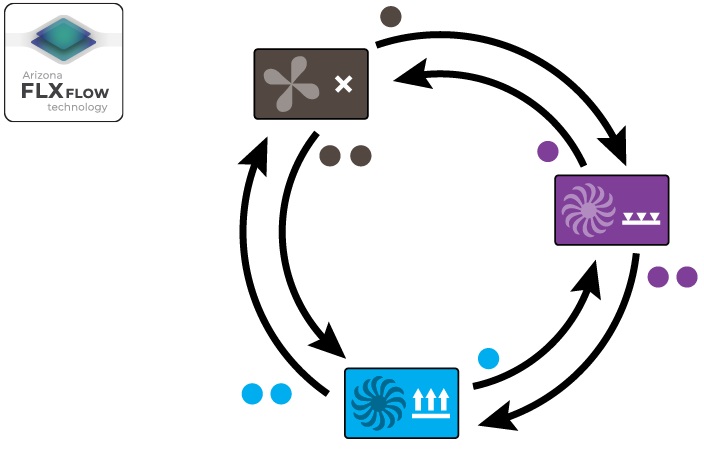

FLXflow può essere azionato facendo clic sui pulsanti del pannello dell'operatore o toccando i pedali. Lo scambio da uno stato all'altro è simile sia per i pedali che per i pulsanti. In generale, facendo clic sul pulsante o toccando una volta il pedale si attiva o disattiva lo stato Fermo. Facendo clic sul pulsante o toccando due volte il pedale si attiva o disattiva lo stato Float.
NOTA
I modelli XTF hanno due zone di aspirazione (A e B) e, quindi, due pulsanti Piano aspirato e due pedali.
Per ulteriori informazioni, consultare l'immagine e la tabella qui sotto.
|
Stato |
Pulsante |
Azione del pedale/del pulsante |
Risultato |
|
|---|---|---|---|---|
|
Off |
|
|
|
Fermo - i supporti vengono tenuti fermi sul piano. |
|
|
Float - i supporti sono mobili e possono essere spostati facilmente. |
|||
|
Fermo |
|
|
|
Off - il flusso d'aria è disattivato. |
|
|
Float - i supporti sono mobili e possono essere spostati facilmente. |
|||
|
Float |
|
|
|
Fermo - i supporti vengono tenuti fermi sul piano. |
|
|
Off - il flusso d'aria è disattivato. |
|||
|
Perni |
|
|
Una pressione prolungata (alcuni secondi) consente di alzare o abbassare i perni di registrazione, a seconda dello stato. |
|
NOTA
Durante la stampa, l'operatore non può disabilitare [Fermo] o abilitare [Float] per motivi di sicurezza. Quando [Fermo] è bloccato, nell'interfaccia utente viene visualizzato un simbolo di blocco.

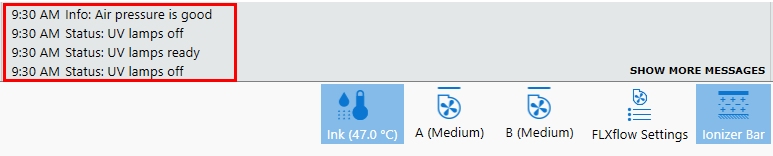

L'operatore può disattivare [Fermo] quando il carrello è in posizione iniziale. [Float] non può essere attivato finché sia il carrello sia il portale non si trovano in posizione iniziale o di parcheggio personalizzata. Controllare i messaggi della stampante situati in alto al centro dell'interfaccia utente per verificare se la funzionalità Float è stata rilasciata.
IMPORTANTE
In caso di fuoriuscita di inchiostro UV sul piano, seguire la procedura di pulizia speciale per i piani FLXflow. Vedere Rimuovere la fuoriuscita di inchiostro UV dal piano (FLXflow).
Singolo tocco/clic
Doppio tocco/clic
Pressione prolungata del pedale
