A opção FLXflow adiciona o estado Flutuar à funcionalidade padrão da mesa de fluxo. O estado Flutuar cria uma almofada de ar que permite aos materiais pairarem sobre a mesa. O operador pode facilmente colocar e descarregar materiais pesados e delicados como madeira, vidro ou metal. A opção Troca instantânea permite-lhe alternar rapidamente entre os estados Reter e Flutuar.
Especificações do material para utilizar a opção FLXflow:
Peso máximo do material: 16,2 kg/m2 (3,3 lbs/ft2)
Tamanho mínimo do material: 0,25 m2 (2,7 pés2)
NOTA
O estado Flutuar não pode ser ativado durante o modo de impressão de origem dupla (apenas XTF). A mudança entre os estados Reter e Desligado é permitida na zona de não impressão.

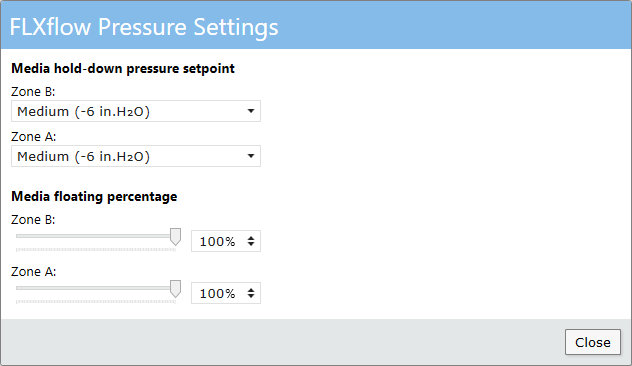

O botão de definições FLXflow no painel do controlo permite ao operador definir os níveis de retenção e flutuação.
A pressão de retenção pode ser definida para:
Nenhuma
Baixa (-2 in.H2O))
Média (-6 in.H2O))
Alta (-12 in.H2O))
Máxima (-14 até -20 in.H2O)
Para mais informações, consulte a secção Definir o nível de vácuo para a mesa de fluxo.
O nível de flutuação pode ser ajustado arrastando o cursor ou introduzindo um valor na caixa de entrada. 100% representa o nível mais elevado de flutuação.
Para um funcionamento normal, recomenda-se a utilização de uma regulação de flutuação de modo a que o material de impressão mal toque na mesa. Isto evitará que o material se desloque e aumentará a facilidade de posicionamento. Isto é especialmente útil para colocar várias unidades de material.
Para materiais sensíveis a riscos, recomenda-se a utilização de flutuação a 100%. Isto diminuirá o risco de riscos. Tenha em atenção que o material pode desviar-se da posição quando o nível de flutuação está definido para 100%.

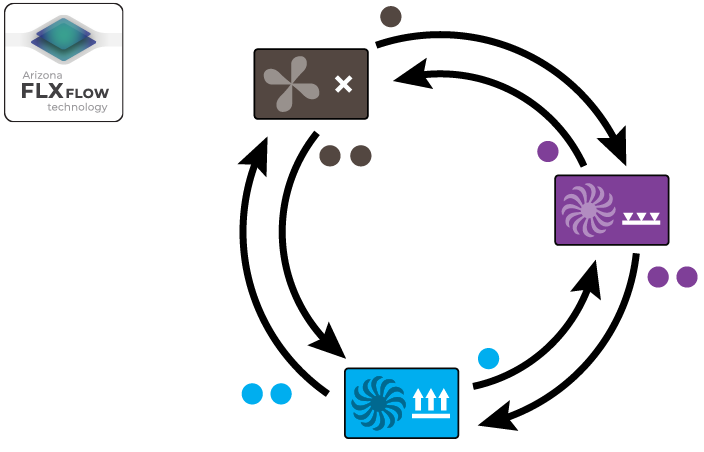

É possível operar FLXflow clicando nos botões do painel de controlo ou tocando nos pedais. A mudança entre os estados é semelhante para os pedais e para a utilização dos botões. Em geral, clicar no botão ou tocar no pedal uma vez ativa ou desativa o estado Reter. Clicar no botão ou tocar no pedal duas vezes irá ativar ou desativar o estado Flutuar.
NOTA
Os modelos XTF têm duas zonas de vácuo (A e B) e, por conseguinte, dois botões Vácuo da mesa e dois pedais.
Para mais informações, consulte a imagem e a tabela abaixo.
|
Estado |
Botão |
Ação do pedal/botão |
Resultado |
|
|---|---|---|---|---|
|
Off |
|
|
|
Reter - O material é retido na mesa. |
|
|
Flutuar - O material flutua e pode ser facilmente deslocado. |
|||
|
Reter |
|
|
|
Desligado - O fluxo de ar está desligado. |
|
|
Flutuar - O material flutua e pode ser facilmente deslocado. |
|||
|
Flutuar |
|
|
|
Reter - O material é retido na mesa. |
|
|
Desligado - O fluxo de ar está desligado. |
|||
|
Pinos |
|
|
Uma pressão prolongada (alguns segundos) fará subir ou descer os pinos de registo, consoante o estado. |
|
NOTA
Durante a impressão, o operador não pode desativar [Reter] nem ativar [Flutuar] por motivos de segurança. Quando [Reter] está bloqueado, é apresentado um símbolo de bloqueio na interface de utilizador.

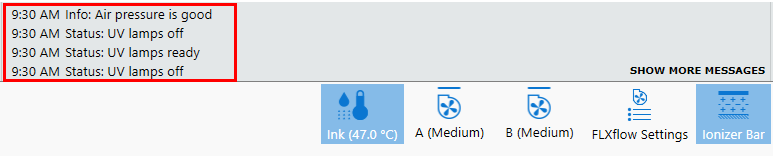

O operador pode desativar [Reter] quando o carrinho está na posição inicial. Não é possível ativar [Flutuar] até que tanto o carrinho como o cavalete estejam na posição inicial ou na posição de parqueamento personalizada. Verifique as mensagens da impressora localizadas na parte superior central da interface do utilizador para ver se a funcionalidade de flutuação foi desbloqueada.
IMPORTANTE
Em caso de derrame de tinta UV na mesa, siga o procedimento de limpeza especial para mesas FLXflow. Consulte Remover o derrame de tinta UV da mesa (FLXflow).
Toque / clique único
Toque / clique duplo
Pressão longa do pedal
