FLXflow - Functionaliteit Zweven en Instant Switch (Optioneel)

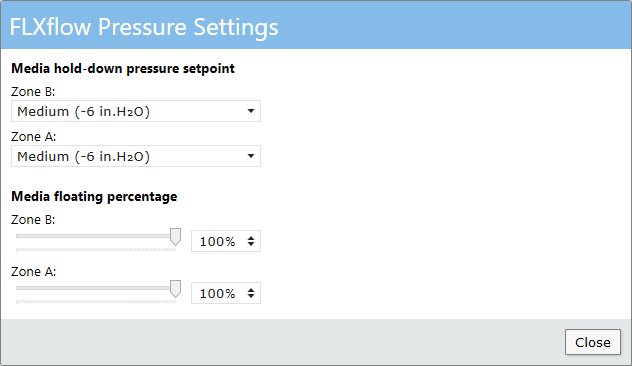

FLXflow-instellingen

Met de knop FLXflow-instellingen op het bedieningspaneel kan de operator de niveaus voor Vasthouden en Zweven instellen.

De vasthouddruk kan worden ingesteld op:

• Geen

• Laag (-2 in.H₂O))

• Middelhoog (-6 in.H₂O))

• Hoog (-12 in.H₂O))

• Maximaal (-14 tot -20 in.H₂O)

  Zie Het vacuümniveau instellen voor de Flow-tafel voor meer informatie.

Het niveau voor zweven kan worden aangepast door de schuifbalk te verslepen of een waarde in te voeren in het invoervak. 100% vertegenwoordigt het hoogste niveau voor zweven.

Voor normaal gebruik wordt aanbevolen om een zweefinstelling te gebruiken zodat het materiaal de tafel nauwelijks raakt. Dit voorkomt dat het materiaal gaan schuiven en maakt het plaatsen eenvoudiger. Vooral voor het plaatsen van meerdere stukken materiaal is dit handig.

Voor krasgevoelige materiaaltypen wordt aanbevolen om zweven op 100% te gebruiken. Dit vermindert het risico op krassen. Houd er rekening mee dat materiaal uit de positie kan schuiven als het zweefniveau op 100% is ingesteld.

De FLXflow-functionaliteit bedienen

FLXflow kan worden bediend door op de knoppen op het bedieningspaneel te klikken of door op de voetpedalen te tikken. Schakelen tussen de standen is gelijk bij gebruik van de voetpedalen en gebruik van de knoppen. In het algemeen zal één keer klikken op de knop of tikken op het pedaal de stand Vasthouden activeren of deactiveren. Twee keer op de knop klikken of op het pedaal tikken activeert of deactiveert de stand Zweven.

OPMERKING

XTF-modellen hebben twee vacuümzones (A en B) en daarom twee tafelvacuümknoppen en twee voetpedalen.

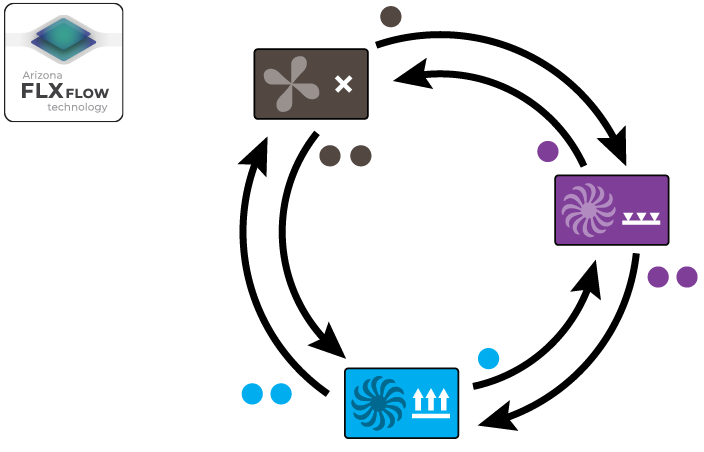

Bekijk de afbeelding en tabel hieronder voor meer informatie.

Status		Knop	Pedaal-/knopbediening	Resultaat
Uit			Eenmaal tikken/klikken	Vasthouden - Het materiaal wordt vastgehouden op de tafel.
			Tweemaal tikken/klikken	Zweven - Het materiaal zal zweven en kan gemakkelijk worden verplaatst.
Vasthouden			Eenmaal tikken/klikken	Uit - De luchtstroom is uitgeschakeld.
			Tweemaal tikken/klikken	Zweven - Het materiaal zal zweven en kan gemakkelijk worden verplaatst.
Zweven			Eenmaal tikken/klikken	Vasthouden - Het materiaal wordt vastgehouden op de tafel.
			Tweemaal tikken/klikken	Uit - De luchtstroom is uitgeschakeld.
Pennen			Lang indrukken pedaal	Lang indrukken (enkele seconden) doet de uitlijnpennen omhoog of omlaag gaan, afhankelijk van de toestand.

OPMERKING

Tijdens het afdrukken kan de operator om veiligheidsredenen [Vasthouden] niet uitschakelen of [Zweven] niet inschakelen. Wanneer [Vasthouden] vergrendeld is, wordt een slotsymbool weergegeven in de gebruikersinterface.

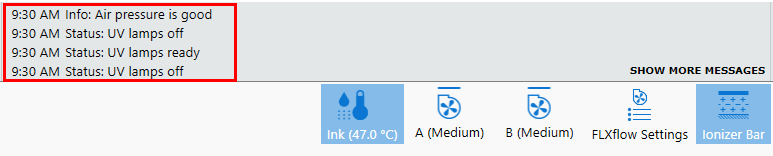

De operator kan [Vasthouden] uitschakelen wanneer de wagen zich in de homepositie bevindt. [Zweven] kan niet worden geactiveerd totdat zowel de wagen als de balk in de homepositie of aangepaste parkeerpositie staan. Controleer de printerberichten in het midden bovenaan de gebruikersinterface om te zien of de zweeffunctie is vrijgegeven.

BELANGRIJK

Als er UV-inkt op de tafel gemorst is, volg dan de speciale reinigingsprocedure voor FLXflow-tafels. Zie Gemorste UV-inkt van de tafel (FLXflow) verwijderen.
