La opción FLXflow añade la flotación a la funcionalidad estándar de la mesa Flow. La Flotación crea un colchón de aire que permite al material planear sobre la mesa. Eso facilita al operador la colocación y descarga de materiales pesados y delicados, como madera, vidrio o metal. El cambio instantáneo le permite alternar rápidamente entre retención y flotación.
Especificaciones de material para utilizar la opción FLXflow:
Gramaje máximo del material: 16,2 kg/m2 (3,3 lbs/pie2)
Tamaño mínimo del material: 0,25 m2 (2,7 pies2)
NOTA
La flotación no puede activarse durante el modo de impresión con doble origen (solo XTF). En la zona de no impresión es posible alternar entre el estado de retención y el de desactivación.

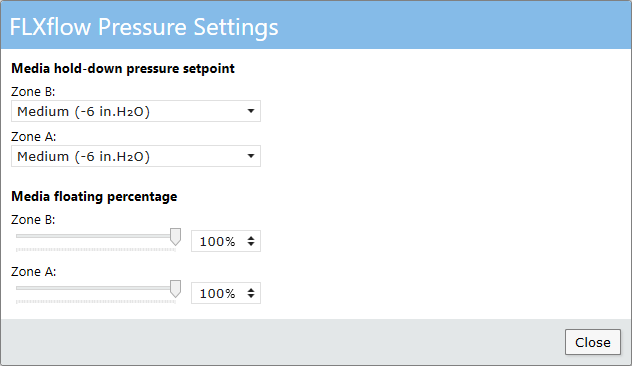

El botón Ajustes de FLXflow del panel de control permite al operador ajustar los niveles de retención y flotación.
La presión de retención puede definirse en:
Ninguna
Baja (-2 in.H2O))
Media (-6 in.H2O))
Alta (-12 in.H2O))
Máxima (-14 hasta -20 in.H2O)
Consulte Definición del nivel de vacío de la mesa de FLOW para obtener más información.
El nivel de flotación puede ajustarse arrastrando el mando deslizante o especificando un valor en el cuadro correspondiente. El 100% representa el nivel de flotación más alto.
Para un funcionamiento normal se recomienda utilizar un ajuste de flotación con que el material apenas toque la mesa. Esto evitará que el material se desplace y facilitará su colocación. Resulta especialmente práctico para colocar múltiples unidades de material.
Para materiales sensibles al rayado se recomienda utilizar ajustar la flotación al 100%. Así disminuirá el riesgo de arañazos. Tenga en cuenta que el material puede desviarse de su posición cuando el nivel de flotación está ajustado al 100%.
FLXflow puede utilizarse con los botones del panel de control o con los pedales. El uso de los pedales y de los botones para cambiar de estado es similar. En general, al pulsar el botón o pisar el pedal una vez se activará o desactivará el estado de retención. Al pulsar el botón o pisar el pedal dos veces se activará o desactivará el estado de flotación.
NOTA
Los modelos XTF tienen dos zonas de vacío (A y B) y, por lo tanto, dos botones Vacío de la mesa y dos pedales.

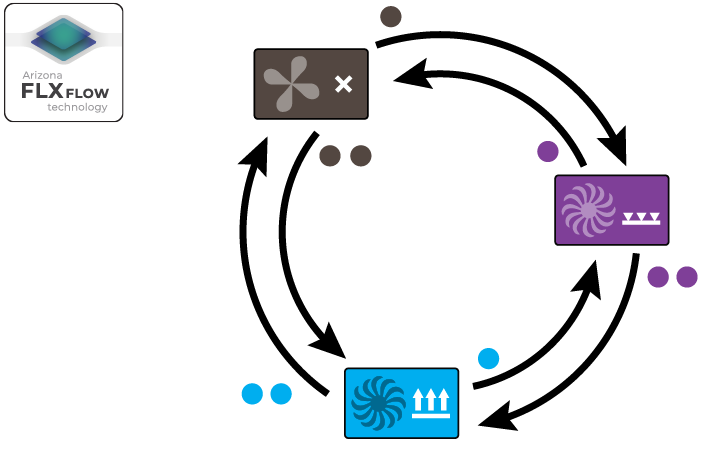

Consulte la imagen y la tabla siguiente para obtener más información.
|
Estado |
Botón |
Pedal / botón de acción |
Resultado |
|
|---|---|---|---|---|
|
Desactivado |
|
|
|
Retención: El material se fija a la mesa. |
|
|
Flotación: el material flota y puede desplazarse fácilmente. |
|||
|
Retención |
|
|
|
Desactivación: El flujo de aire se desactiva. |
|
|
Flotación: el material flota y puede desplazarse fácilmente. |
|||
|
Flotación |
|
|
|
Retención: El material se fija a la mesa. |
|
|
Desactivación: El flujo de aire se desactiva. |
|||
|
Clavijas |
|
|
Al mantener pisado el pedal (unos segundos), las patillas de registro suben o bajan, según el estado. |
|
NOTA
Durante la impresión el operador no puede desactivar la [Retención] ni activar la [Flotación] por motivos de seguridad. Cuando la [Retención] está bloqueada, se muestra un símbolo de bloqueo en la interfaz de usuario.
El operador puede desactivar la [Retención] cuando el carro está en la posición inicial. La [Flotación] no puede activarse hasta que tanto el carro como el pórtico estén en la posición inicial o en la posición de estacionamiento personalizada. Consulte si se ha desbloqueado la función de flotación en los mensajes de la impresora que aparecen en la parte superior central de la interfaz de usuario.
IMPORTANTE
En caso de derrame de tinta UV sobre la mesa, siga el procedimiento de limpieza especial para mesas FLXflow. Consulte Eliminación de tinta UV derramada en la mesa (FLXflow).
Pisar/pulsar una vez
Pisar/pulsar dos veces
Pisada larga del pedal
