Die Option FLXflow erweitert die Standardfunktionalität des Flow-Tisches um den Schwebezustand. Der Schwebezustand erzeugt ein Luftpolster, das es den Materialien ermöglicht, über dem Tisch zu schweben. Der Bediener kann schwere, empfindliche Materialien wie Holz, Glas oder Metall problemlos einlegen und entladen. Instant Switch erlaubt den schnellen Wechsel zwischen dem Halte- und Schwebezustand.
Materialspezifikationen für die Verwendung der Option FLXflow :
Maximales Materialgewicht: 16,2 kg/m2 (3,3 lbs/ft2)
Minimale Materialgröße: 0,25 m2 (2,7 ft2)
HINWEIS
Der Schwebezustand kann nicht während des Druckmodus "Doppelter Ursprung" aktiviert werden (nur XTF). Das Umschalten zwischen dem Zustand "Halten" und "Aus" ist in der nicht druckenden Zone erlaubt.

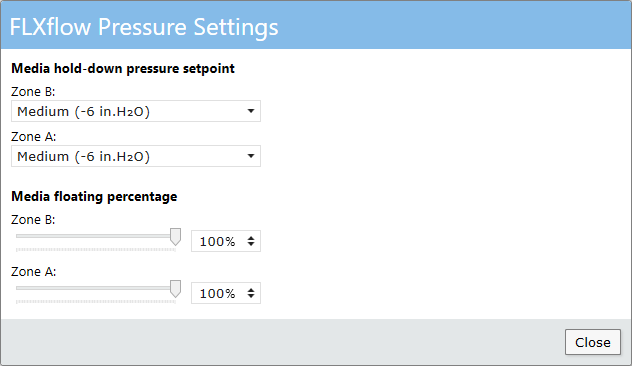

Mit der Schaltfläche FLXflow auf dem Bedienfeld kann der Bediener die Halte- und Schwebestufen einstellen.
Der Haltedruck kann eingestellt werden auf:
Keiner
Niedrig (-2 in.H2O))
Mittel (-6 in.H2O))
Hoch (-12 in.H2O))
Maximum (-14 bis -20 in.H2O)
Weitere Informationen finden Sie im Abschnitt Einstellen der Vakuumstufe für den Flow-Tisch.
Der Schwebepegel kann durch Ziehen des Schiebereglers oder durch Eingabe eines Wertes in das Eingabefeld angepasst werden. 100 % entspricht dem höchsten Schwebepegel.
Für den normalen Betrieb wird eine Float-Position empfohlen, so dass das Material den Tisch kaum berührt. Dadurch wird ein Verrutschen des Materials verhindert und die Positionierung erleichtert. Dies ist vor allem für die Platzierung mehrerer Materialien praktisch.
Bei kratzempfindlichen Materialarten wird empfohlen, die Float-Position bei 100 % zu verwenden. Dadurch wird die Gefahr des Zerkratzens verringert. Beachten Sie, dass die Materialien von ihrer Position abdriften können, wenn der Schwebepegel auf 100 % eingestellt ist.
FLXflow kann durch Anklicken der Tasten auf dem Bedienfeld oder durch Antippen der Fußpedale bedient werden. Das Umschalten zwischen den Zuständen ist bei den Fußpedalen und bei den Tasten ähnlich. Im Allgemeinen wird der Haold-Status durch einmaliges Anklicken der Taste oder Antippen des Pedals aktiviert oder deaktiviert. Durch Anklicken der Taste oder zweimaliges Antippen des Pedals wird der Float-Status aktiviert bzw. deaktiviert.
HINWEIS
Die XTF-Modelle verfügen über zwei Vakuumzonen (A und B) und somit über zwei Tischvakuumtasten und zwei Fußpedale.

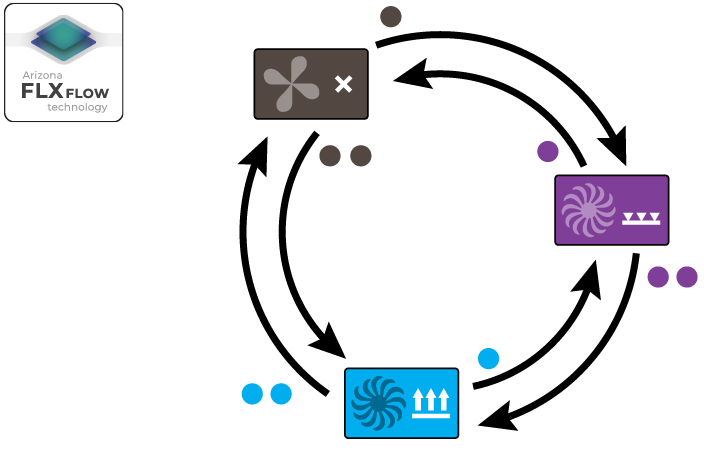

Weitere Informationen finden Sie in der nachstehenden Abbildung und Tabelle.
|
Status |
Schaltfläche |
Pedal-/Schaltflächen-Aktion |
Ergebnis |
|
|---|---|---|---|---|
|
Aus |
|
|
|
Hold – Das Material wird auf dem Tisch festgehalten. |
|
|
Schwebezustand – Das Material schwebt und kann leicht verschoben werden. |
|||
|
Halten |
|
|
|
Aus – Der Luftstrom ist ausgeschaltet. |
|
|
Schwebezustand – Das Material schwebt und kann leicht verschoben werden. |
|||
|
Schwebezustand |
|
|
|
Hold – Das Material wird auf dem Tisch festgehalten. |
|
|
Aus – Der Luftstrom ist ausgeschaltet. |
|||
|
Anschlussstifte |
|
|
Ein langer Druck (einige Sekunden) hebt oder senkt die Registrierungsstifte, je nach Zustand. |
|
HINWEIS
Während des Drucks kann der Bediener aus Sicherheitsgründen weder [Halten] deaktivieren noch [Schwebezustand] aktivieren. Wenn [Halten] gesperrt ist, wird auf der Benutzeroberfläche ein Schlosssymbol angezeigt.

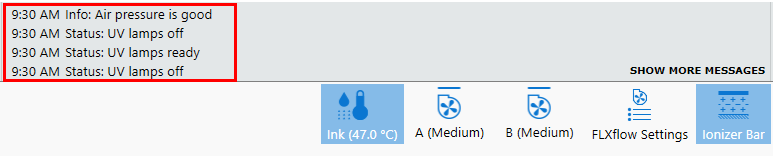

Der Bediener kann [Halten] deaktivieren, wenn sich der Schlitten in der Ausgangsposition befindet. [Schwebezustand] kann erst aktiviert werden, wenn beide der Schlitten und das Portal in der Ausgangsposition oder der benutzerdefinierten Parkposition sind. Überprüfen Sie die Druckermeldungen oben in der Mitte der Benutzeroberfläche, um festzustellen, ob die Schwebefunktion freigegeben wurde.
WICHTIG
Falls UV-Tinte auf dem Tisch verschüttet wird, befolgen Sie das spezielle Reinigungsverfahren für FLXflow-Tische. Siehe den Abschnitt Verschüttete UV-Tinte vom Tisch entfernen (FLXflow).
Einfaches Antippen/Klicken
Doppel-Tab / Klick
Lange Pedalbetätigung
