varioPRINT iX-series är en modulskrivare. Modulerna i det främre läget används främst för jobbproduktion. Modulerna i det bakre läget ger åtkomst till förbrukningsartiklar, serviceenheter och styrenheter.
varioPRINT iX-series kan ha upp till tre pappersinmatningsmoduler och en eller två högkapacitetsstaplare. Mer utrustning kan anslutas till skrivaren för efterbehandling av utskriften.
Nedan visas en översikt över de huvudsakliga delarna som syns från skrivarens kontrollpanel.

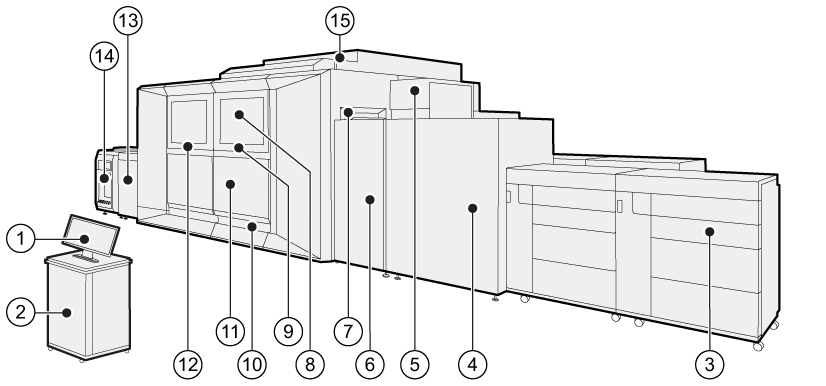

Vy framifrån för skrivaren|
Beskrivning av vanliga maskinvarudelar |
|
|---|---|
|
1 |
Operatörsdisken och kontrollpanelen är operatörens lokala kommunikationspunkt. |
|
2 |
PRISMAsync Print Server styr skrivarens prestanda, arbetsflöde och utskriftskvalitet. |
|
3 |
Upp till tre pappersmoduler innehåller och matar materialet. Pappersmodulerna bevarar materialet som har fyllts på i optimalt skick. |
|
4 |
Pappersbanemodulen placerar materialet korrekt på pappersbanan och vänder arken innan den andra sidan skrivs ut. |
|
5 |
Sentryn upptäcker ark med fel, t.ex. ojämnheter, hål och vikta hörn. |
|
6 |
Registreringsingångsmodulen placerar materialet korrekt på pappersbanan och rensar ark med fel. |
|
7 |
Sentryfacket samlar upp ark med fel som har identifierats av sentryn. De här arken matas inte in i utskriftsmodulen. |
|
8 |
Utskriftsmodulen innehåller bläckskrivarhuvudena och utskriftsbandet. |
|
9 |
Utskriftsbandet i utskriftsmodulen använder en teknik med luftsug för att se till att arken hela tiden ligger plant under skrivarhuvudena. |
|
10 |
Kylenheter sänker arkens temperatur så att de inte stockar sig. |
|
11 |
Efterbearbetningsenheten sprutar mycket varm, fuktig luft på arken. Detta leder till ett slätt och homogent bläcklager med hög stabilitet. |
|
12 |
Fixeringsmodulen med fixeringstrumman torkar bläcket medan luftsugstekniken säkerställer att arken hela tiden ligger plant på fixeringstrumman. |
|
13 |
Registreringsutgångsmodulen lyfter pappersbanan till högkapacitetsstaplarens höjd och överför utskrifterna korrekt. |
|
14 |
En eller två högkapacitetsstaplare samlar in och buntar utskrifterna. När skrivaren är ansluten till en efterbehandlare från tredje part, t.ex. en broschyrenhet eller ett hålslag, ansluter DFD (Document Finishing Device)-gränssnittspaketet efterbehandlaren till högkapacitetsstaplaren. |
|
15 |
Luftenheten ansluter konditioneringsmodulen till utskriftsmodulen. |
Nedan visas en översikt över de delar som syns från skrivarens baksida.

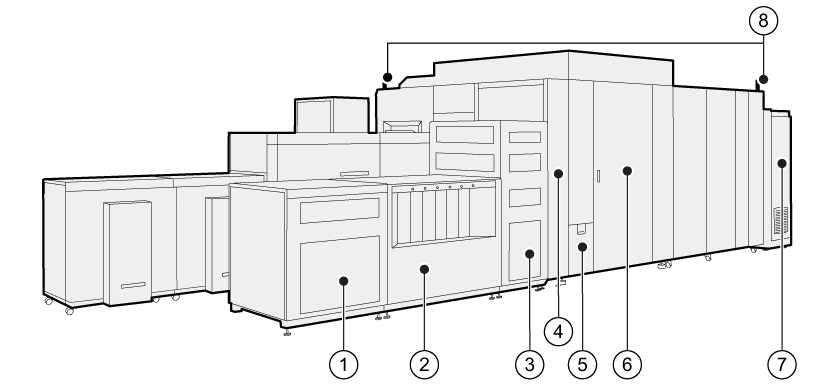

Vy bakifrån för skrivaren|
Beskrivning av vanliga maskinvarudelar |
|
|---|---|
|
1 |
Kylmodulen optimerar temperaturen i skrivaren. |
|
2 |
I bläckskåpet förvaras bläck-, ColorGrip- och underhållsvätskebehållarna. Kontrollpanelen ovanpå modulen används av serviceorganisationen. |
|
3 |
Kontrollmodulen innehåller de styrenheter som styr utskriftsprocessen och de RIP-enheter som bearbetar utskriftsdata. |
|
4 |
Konditioneringsmodulen styr klimatet i utskriftsmodulen. |
|
5 |
I spillfacket finns spillbehållarna och ColorGrip-behållarna. |
|
6 |
Underhållsmodulen ser till att skrivarhuvudena har optimalt skick. |
|
7 |
Strömmodulen ansvarar för elhantering. |
|
8 |
Operatörens varningslampa visar skrivarstatus (grön, orange eller röd). |
