varioPRINT iX-series — модульный принтер. Модули в переднем положении используются в основном для производства по заданию. Модули в заднем положении обеспечивают доступ к расходным материалам, блокам обслуживания и блокам управления.
В varioPRINT iX-series может быть до трех модулей подачи бумаги и один или два укладчика большой емкости. Для окончательной обработки продукции к принтеру может быть подключено дополнительное оборудование.
Далее приводится обзор основных частей, которые видны с панели управления принтера.

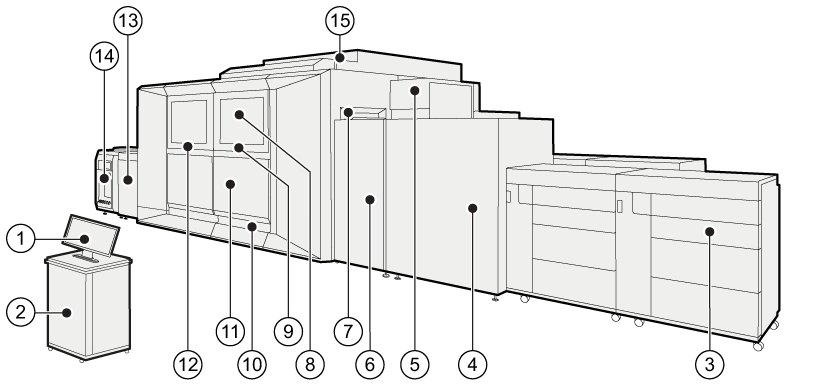

Вид спереди принтера|
Описание основных аппаратных компонентов |
|
|---|---|
|
1 |
Панель оператора и панели управления — это локальный пункт связи для оператора. |
|
2 |
PRISMAsync Print Server управляет производительностью, процессом выполнения и качеством печати принтера. |
|
3 |
До 3 модулей бумаги поддерживают и подают печатные материалы. Модули бумаги позволяют сохранять оптимальное состояние загруженных печатных материалов. |
|
4 |
Бумагопроводящий модуль правильно позиционирует носитель на тракте подачи бумаги и поворачивает листы перед печатью на второй стороне. |
|
5 |
Модуль Sentry обнаруживает листы с дефектами, такими как волны, надрывы и замятые уголки. |
|
6 |
Модуль ввода для совмещения правильно размещает печатные материалы и удаляет листы с дефектами. |
|
7 |
В лоток sentry поступают листы с дефектами, отклоненные механизмом защиты. Эти листы не поступают в модуль принтера. |
|
8 |
Модуль принтера удерживает печатные головки для чернил и ремень печати. |
|
9 |
Для ремня печати в модуле печати используется технология всасываемого воздуха для обеспечения того, чтобы листы оставались плоскими под действием печатающих головок. |
|
10 |
Блоки охлаждения уменьшают температуру листов, чтобы предотвратить слипание. |
|
11 |
Устройство подачи бумаги направляет на листы горячий поток влажного воздуха. Это позволяет получить гладкий и однородный слой чернил с высокой прочностью. |
|
12 |
Модуль фиксации с барабаном фиксации сушит чернила, при этом технология всасываемого воздуха обеспечивает, чтобы листы на барабане фиксации оставались плоскими. |
|
13 |
Модуль вывода совмещения поднимает бумагопроводящий тракт на высоту укладчика большой емкости и правильно перемещает отпечатки. |
|
14 |
Один из укладчиков высокой емкости собирает и укладывает отпечатки. Если принтер присоединен к финишеру сторонней организации, например брошюровщику или перфоратору, набор элементов сопряжения DFD (Document Finishing Device) соединяет финишер с укладчиком большой емкости. |
|
15 |
Блок подачи воздуха соединяет модуль кондиционирования с модулем печати. |
Далее приводится обзор основных частей, которые видны с задней стороны принтера.

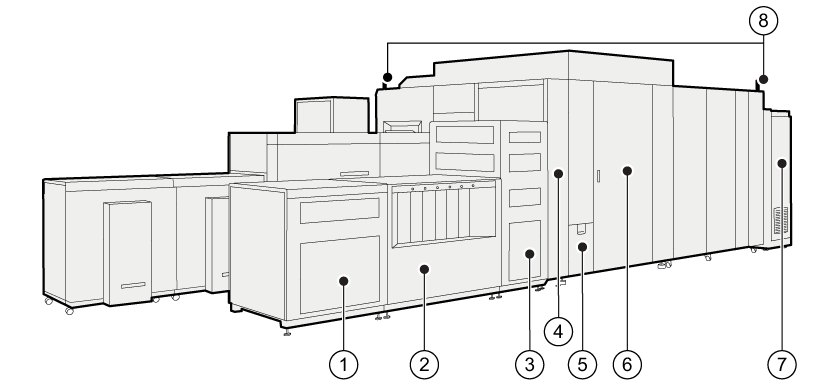

Вид сзади принтера|
Описание основных аппаратных компонентов |
|
|---|---|
|
1 |
Модуль охлаждения оптимизирует температуру внутри принтера. |
|
2 |
В отсеке чернил хранятся емкости с чернилами, ColorGrip и жидкостью для обслуживания. Панель управления в верхней части модуля используется сервисной организацией. |
|
3 |
Модуль управления содержит контроллеры, которые управляют процессом печати, и RIP-модули, которые обрабатывают данные печати. |
|
4 |
Модуль кондиционирования контролирует микроклимат в модуле печати. |
|
5 |
В отсеке для отходов содержатся емкости для отходов чернил и отработанной жидкости ColorGrip. |
|
6 |
Модуль технического обслуживания поддерживает печатающие головки в оптимальном состоянии. |
|
7 |
Модуль питания отвечает за управление питанием. |
|
8 |
Лампочка внимания оператора отображает состояние принтера (зеленая, оранжевая или красная). |
