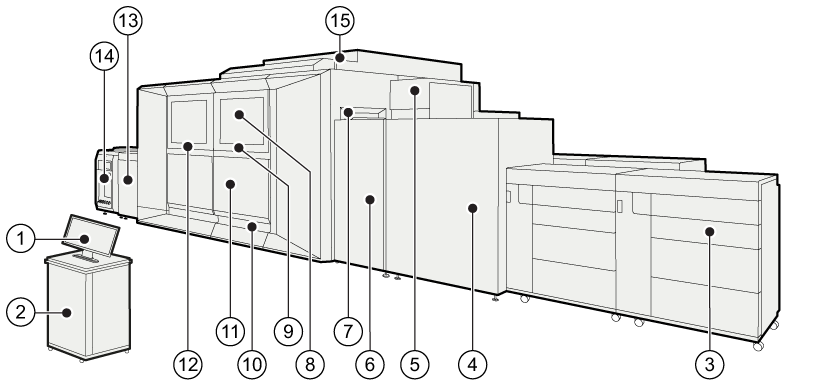

Principalele componente hardware

1

Biroul operatorului și panoul de control sunt punctul de comunicații local pentru operator.

2

PRISMAsync Print Server controlează performanțele, fluxul de lucru și calitatea de imprimare a imprimantei.

3

Suporturile de imprimare sunt păstrate și alimentate din maximum trei module pentru hârtie. Modulele pentru hârtie mențin suporturile de imprimare încărcate în stare optimă.

4

Modulul traseului pentru hârtie poziționează corect suporturile de imprimare pe traseul pentru hârtie și rotește colile înainte de imprimarea pe verso.

5

Sentinela detectează colile cu imperfecțiuni, cum ar fi curburile, rupturile și colțurile îndoite.

6

Modulul de introducere pentru aliniere poziționează corect suportul de imprimare pe traseul pentru hârtie și elimină colile cu imperfecțiuni.

7

Tava sentinelei colectează colile cu imperfecțiuni detectate de sentinelă. Aceste coli nu intră în modulul de imprimare.

8

Modulul de imprimare conține capetele de imprimare cu cerneală și banda de imprimare.

9

Banda de imprimare din modulul de imprimare utilizează tehnica cu aer de aspirație pentru a menține colile plate sub capetele de imprimare.

10

Unitățile de răcire reduc temperatura colilor pentru a preveni blocarea acestora.

11

Unitatea de post-fixare aplică colilor un jet de aer umed și foarte fierbinte. Acest lucru are ca rezultat un strat de cerneală umed și omogen, cu nivel înalt de rezistență.

12

Modulul de fixare cu tambur de fixare usucă cerneala, în timp ce tehnica cu aer de aspirație asigură menținerea colilor plate pe tamburul de fixare.

13

Modulul de ieșire pentru aliniere aduce traseul pentru hârtie la înălțimea stivuitorului de mare capacitate și transferă corect materialele imprimate.

14

Unul sau două stivuitoare de mare capacitate colectează și stivuiesc materialele imprimate. Când imprimanta este conectată la un dispozitiv de finisare terț, cum ar fi un creator de broșuri sau un perforator, kitul de interfață DFD (Document Finishing Device) conectează dispozitivul de finisare la stivuitorul de mare capacitate.

15

Unitatea de alimentare cu aer conectează modulul de condiționare la modulul de imprimare.

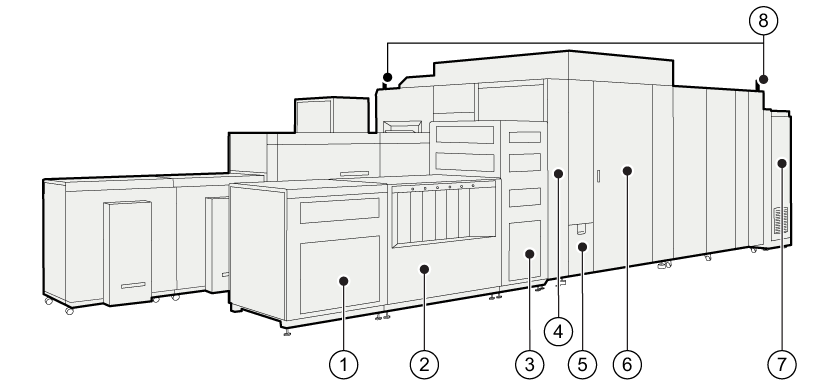

1

Modulul de răcire optimizează temperatura din imprimantă.

2

Dulapul de cerneluri conține recipientele de cerneală, ColorGrip și lichid de întreținere.

Panoul de control din partea de sus a modulului va fi utilizat de organizația de service.

3

Modulul de control conține controlerele care gestionează procesul de imprimare și unitățile RIP Care procesează datele de imprimare.

4

Modulul de condiționare controlează climatizarea din modulul de imprimare.

5

Compartimentul de reziduuri conține recipientele pentru reziduuri de cerneală și ColorGrip.

6

Modulul de întreținere menține capetele de imprimare în stare optimă.

7

Modulul de alimentare este responsabil de gestionarea alimentării electrice.

8

Lumina de atenționare a operatorului indică starea imprimantei (verde, portocalie sau roșie).
