Części główne

Urządzenie varioPRINT iX-series to drukarka modułowa. Moduły przednie są używane głównie do realizacji zadań drukowania. Moduły tylne dają dostęp do materiałów eksploatacyjnych, jednostek serwisowych i jednostek sterujących.

Drukarka varioPRINT iX-series może mieć maksymalnie trzy moduły wejścia papieru i jedną lub dwie układarki o dużej pojemności (HCS). Więcej sprzętu można podłączyć do drukarki w celu edycji końcowej.

Widok od przodu

Poniżej znajduje się przegląd części głównych, widocznych z panelu sterującego drukarki.

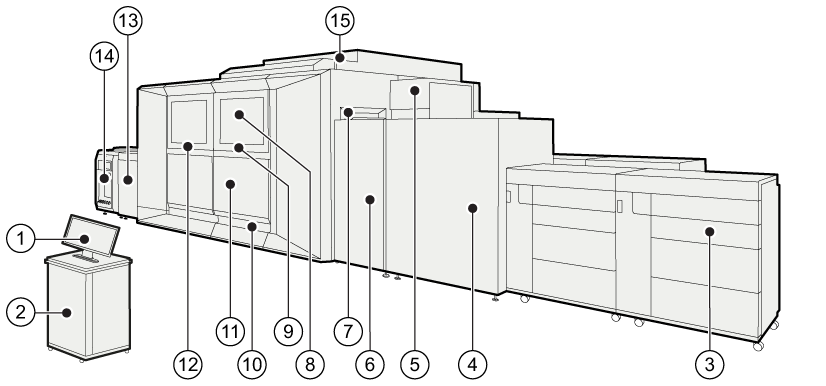

Widok drukarki od przodu

Opis części głównych

1

Lokalnym punktem komunikacji dla operatora jest pulpit operatora i panel sterujący.

2

Kontroler PRISMAsync Print Server steruje wydajnością drukarki, przepływem pracy oraz jakością druku.

3

Maksymalnie trzy moduły papieru przechowują i podają nośniki. Moduły papieru utrzymują załadowane nośniki w optymalnym stanie.

4

Moduł ścieżki papieru odpowiednio umiejscawia nośniki na ścieżce papieru i odwraca arkusze przed zadrukowaniem drugiej strony.

5

Sentry wykrywa arkusze z niedoskonałościami, takimi jak pofałdowania, pęknięcia i zagięte rogi.

6

Moduł rejestracji wejścia odpowiednio umiejscawia nośniki na ścieżce papieru i odrzuca arkusze z niedoskonałościami.

7

Taca sentry odbiera arkusze z niedoskonałościami wykryte przez sentry. Arkusze te nie trafiają do modułu drukowania.

8

Moduł drukowania zawiera głowice drukujące tuszem i pas drukujący.

9

Pas drukujący w module drukowania wykorzystuje technikę zasysania powietrza w celu zapewnienia, że arkusze pozostają płaskie pod głowicami drukującymi.

10

Moduły chłodzenia obniżają temperaturę arkuszy, aby zapobiec ich blokowaniu.

11

Moduł obsługi po utrwaleniu daje arkuszom bardzo gorący zastrzyk wilgotnego powietrza. Tworzy to gładką i jednorodną warstwę tuszu o wysokiej wytrzymałości.

12

Moduł utrwalania z bębnem utrwalającym suszy tusz, podczas gdy technika zasysania powietrza sprawia, że pozostają one płaskie na bębnie utrwalającym.

13

Moduł rejestracji wyjścia przenosi ścieżkę papieru na wysokość układarki o dużej pojemności (HCS) i poprawnie przekazuje wydruki.

14

Jedna lub dwie układarki o dużej pojemności (HCS) odbierają wydruki i układają je w stos. Jeśli drukarka jest podłączona do finishera pochodzącego od innej firmy, takiego jak urządzenie do broszurowania lub perforator, zestaw interfejsu DFD (Document Finishing Device) łączy finisher z układarką o dużej pojemności (HCS).

15

Zasilacz powietrza łączy moduł klimatyzacji z modułem drukowania.

Widok od tyłu

Poniżej znajduje się przegląd części widocznych po tylnej stronie drukarki.

Widok drukarki od tyłu

Opis części głównych

1

Moduł chłodzenia optymalizuje temperaturę wewnątrz drukarki.

2

W szafce na tusz jest magazynowany tusz, płyn ColorGrip i płyn konserwacyjny.

Panel sterujący u góry modułu jest używany przez organizację usługi.

3

Moduł sterowania zawiera kontrolery, które sterują procesem drukowania, i moduły przetwarzania obrazu rastrowego (RIP), które przetwarzają dane dotyczące drukowania.

4

Moduł klimatyzacji steruje mikroklimatem w module drukowania.

5

W komorze odpadów znajdują się pojemniki na zużyty tusz i płyn ColorGrip.

6

Moduł konserwacji utrzymuje głowice drukujące w optymalnym stanie.

7

Moduł zasilania odpowiada za zarządzanie energią.

8

Kontrolka ostrzegawcza wyświetla stan drukarki (światło zielone, pomarańczowe lub czerwone).
