varioPRINT iX-series è una stampante modulare. I moduli nella posizione anteriore vengono principalmente utilizzati per la produzione dei lavori. I moduli nella posizione posteriore danno accesso ai materiali di consumo, alle unità di servizio e alle unità di controllo.
varioPRINT iX-series può avere fino a tre moduli di input carta e uno o due impilatori ad alta capacità. È possibile collegare ulteriori accessori alla stampante per la rifinitura dell'output.
Di seguito è riportata una panoramica dei componenti visibili principali dal pannello di controllo della stampante.

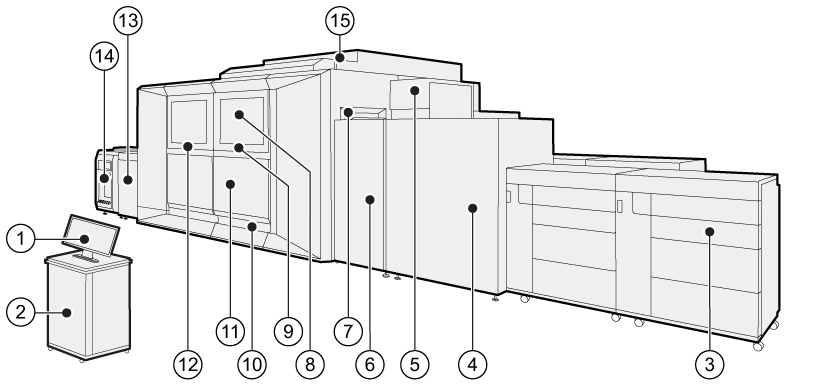

Vista anteriore della stampante|
Descrizione dei componenti hardware principali |
|
|---|---|
|
1 |
La postazione dell'operatore e il pannello di controllo rappresentano il punto di comunicazione locale per l'operatore. |
|
2 |
PRISMAsync Print Server controlla le prestazioni, il flusso di lavoro e la qualità dell'immagine della stampante. |
|
3 |
Fino a tre moduli carta conservano e alimentano i supporti. I moduli carta mantengono i supporti caricati in condizioni ottimali. |
|
4 |
Il modulo percorso carta posiziona correttamente i supporti sul percorso della carta e capovolge i fogli prima della stampa degli altri lati. |
|
5 |
Il sentry rileva i fogli con imperfezioni, quali grinze, strappi e angoli piegati. |
|
6 |
Il modulo di input registrazione posiziona il supporto correttamente sul percorso della carta ed elimina i fogli con imperfezioni. |
|
7 |
Il vassoio sentry raccoglie i fogli con imperfezioni rilevati dal sentry. Questi fogli non accedono al modulo di stampa. |
|
8 |
Il modulo di stampa racchiude le testine di stampa e il nastro di stampa. |
|
9 |
Il nastro di stampa nel modulo di stampa utilizza la tecnica di aspirazione aria per garantire che i fogli rimangano distesi sotto le testine di stampa. |
|
10 |
Le unità di raffreddamento abbassano la temperatura dei fogli per impedirne il blocco. |
|
11 |
L'unità post fissaggio invia ai fogli un getto molto caldo di aria umida. Questo produce uno strato di inchiostro liscio e omogeneo molto resistente. |
|
12 |
Il modulo di fissaggio con il tamburo di fissaggio asciuga l'inchiostro, mentre la tecnica di risucchio pneumatico garantisce che i fogli rimangano piatti sul tamburo di fissaggio. |
|
13 |
Il modulo output registrazione porta il percorso della carta all'altezza dell'impilatrice ad alta capacità e trasferisce correttamente le stampe. |
|
14 |
Uno o due impilatrici ad alta capacità raccolgono e impilano le stampe. Quando la stampante è collegata a un finisher di terze parti, come un dispositivo per opuscoli o un perforatore, il kit di interfaccia DFD (Document Finishing Device) collega il finisher all'impilatrice ad alta capacità. |
|
15 |
L'unità di alimentazione dell'aria collega il modulo di stabilizzazione al modulo di stampa. |
Di seguito è riportata una panoramica dei componenti visibili dalla parte posteriore della stampante.

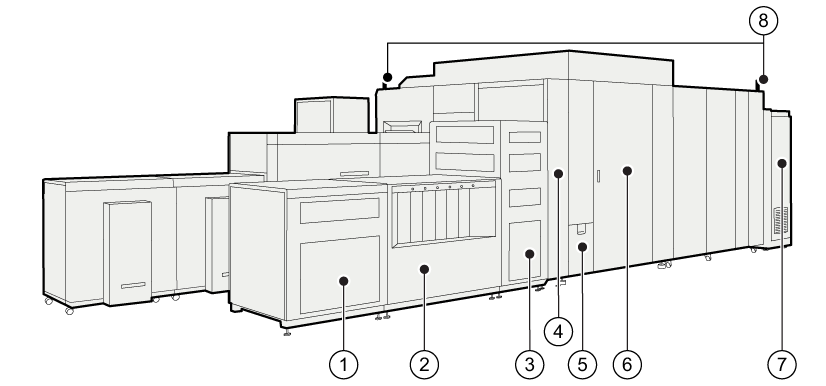

Vista posteriore della stampante|
Descrizione dei componenti hardware principali |
|
|---|---|
|
1 |
Il modulo di raffreddamento ottimizza la temperatura all'interno della stampante. |
|
2 |
L'armadietto dell'inchiostro contiene i contenitori dell'inchiostro, di ColorGrip e del liquido di manutenzione. Il pannello di controllo sulla parte superiore del modulo viene utilizzato per l'organizzazione di servizio. |
|
3 |
Il modulo di controllo contiene i controller che controllano il processo di stampa e le unità RIP che elaborano i dati di stampa. |
|
4 |
Il modulo di stabilizzazione controlla il clima nel modulo di stampa. |
|
5 |
Nello scomparto di scarto vengono conservati i contenitori degli inchiostri e ColorGrip di scarto. |
|
6 |
Il modulo di manutenzione mantiene le testine di stampa in condizioni ottimali. |
|
7 |
Il modulo di alimentazione provvede alla gestione dell'alimentazione. |
|
8 |
La spia di avviso dell'operatore visualizza lo stato della stampante (verde, arancione o rosso). |
