varioPRINT iX-series on modulaarinen tulostin. Laitteen etuosassa olevia moduuleja käytetään pääasiassa töiden tuotannossa. Takana olevista moduuleista pääsee käsiksi tarvikkeisiin, huollettaviin yksiköihin ja ohjausyksiköihin.
varioPRINT iX-series -tulostimessa voi olla enintään kolme paperinsyöttömoduulia ja enintään kaksi tehopinoajaa. Tulostimeen voidaan lisätä myös muita laitteita tulostuksen viimeistelyä varten.
Seuraavaksi esitellään tulostimen ohjauspaneelissa näkyvät pääosat.

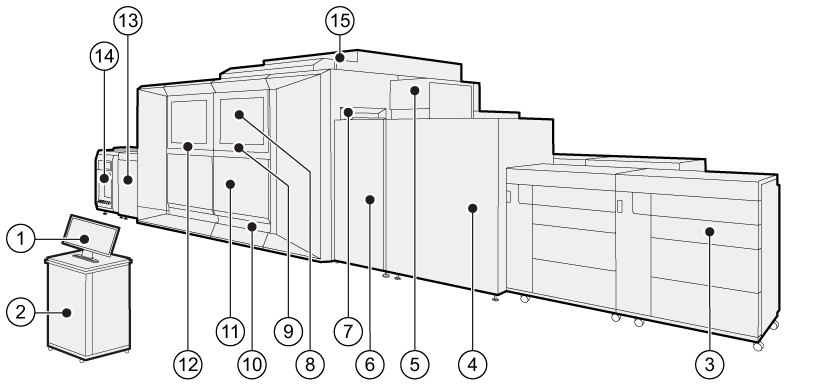

Tulostimen etuosa|
Laitteiston pääosien kuvaus |
|
|---|---|
|
1 |
Käyttäjä voi käyttää käyttäjäpöytää ja ohjauspaneelia paikalliseen tiedonsiirtoon. |
|
2 |
PRISMAsync Print Server ohjaa tulostimen suorituskykyä, työnkulkua ja tulostuslaatua. |
|
3 |
Materiaalia säilytetään enintään kolmessa paperimoduulissa, joista materiaalia myös syötetään. Lisätty materiaali pysyy paperimoduulissa parhaassa mahdollisessa kunnossa. |
|
4 |
Paperiväylämoduuli asettaa materiaalin oikein paperiväylälle ja kääntää arkit ennen toiselle puolelle tulostamista. |
|
5 |
Sentry havaitsee vialliset arkit. Näissä arkeissa on esimerkiksi aaltoilua, repeämiä tai taittuneita kulmia. |
|
6 |
Rekisteröintisyöttömoduuli asettaa materiaalin oikein paperiväylälle ja poistaa vialliset arkit. |
|
7 |
Sentryn havaitsemat vialliset arkit kerätään sentry-lokeroon. Nämä arkit eivät siirry tulostusmoduuliin. |
|
8 |
Tulostusmoduuli sisältää musteen tulostuspäät ja tulostushihnan. |
|
9 |
Tulostusmoduulin tulostushihna varmistaa imuilmatekniikalla, että arkit pysyvät litteinä tulostuspäiden alla. |
|
10 |
Jäähdytysyksiköt viilentävät arkkien lämpötilaa tukkeutumisen estämiseksi. |
|
11 |
Jälkikiinnitysyksikkö käsittelee arkit nopeasti erittäin kuuman ja kostean ilmalla. Käsittelyn ansiosta mustekerros on sileä ja tasainen, ja sen kestävyys on hyvä. |
|
12 |
Kiinnitysrummun sisältävä kiinnitysmoduuli kuivattaa musteen samalla, kun imuilmatekniikka varmistaa, että arkit pysyvät litteinä kiinnitysrummussa. |
|
13 |
Rekisteröintiluovutusmoduuli siirtää paperiväylän tehopinoajan korkeudelle ja siirtää tulosteet siihen. |
|
14 |
Tehopinoajia voi olla yksi tai kaksi, ja ne keräävät ja pinoavat tulosteet. Kun tulostin on liitetty kolmannen osapuolen viimeistelijään, kuten vihkolaitteeseen tai rei'ittäjään, DFD (Document Finishing Device) -liitäntäyksikkö yhdistää viimeistelijän tehopinoajaan. |
|
15 |
Ilmansyöttöyksikkö yhdistää kosteutusmoduulin tulostusmoduuliin. |
Seuraavaksi esitellään tulostimen takana näkyvissä olevat osat.

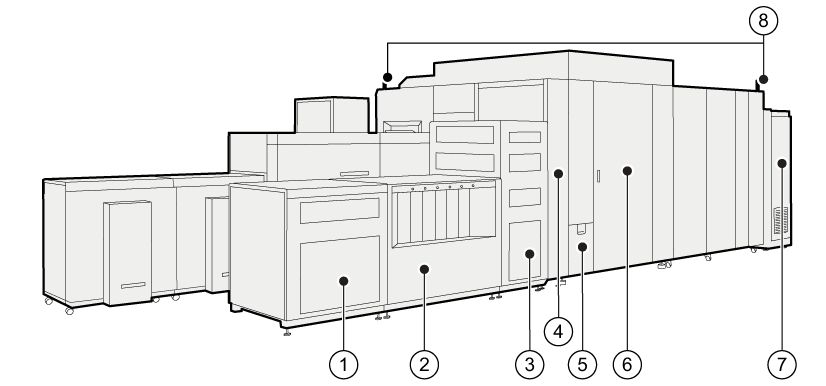

Tulostimen takaosa|
Laitteiston pääosien kuvaus |
|
|---|---|
|
1 |
Jäähdytysmoduuli optimoi tulostimen lämpötilan. |
|
2 |
Muste-, huoltoneste- ja ColorGrip-säiliöitä säilytetään mustelokerossa. Huolto-organisaatio käyttää moduulin päällä olevaa ohjauspaneelia. |
|
3 |
Ohjausmoduuli sisältää ohjaimet, joilla tulostusprosessia ohjataan, ja RIP-yksiköt, joilla tiedot käsitellään. |
|
4 |
Kosteutusmoduuli ohjaa tulostusmoduuliin kosteutusta. |
|
5 |
Jätesäiliöt ja ColorGrip-säiliöt ovat jätelokerossa. |
|
6 |
Huoltomoduuli varmistaa, että tulostuspäiden kunto on mahdollisimman hyvä. |
|
7 |
Virtamoduuli vastaa virranhallinnasta. |
|
8 |
Käyttäjän merkkivalo ilmaisee tulostimen tilan (vihreä, oranssi tai punainen). |
