La varioPRINT iX-series es una impresora modular. Los módulos situados en la parte delantera se utilizan principalmente para producir trabajos. Los módulos situados en la parte posterior permiten obtener acceso a los consumibles, las unidades de servicio y las unidades de control.
La varioPRINT iX-series puede incluir hasta tres módulos de entrada de papel y una o dos unidades de apilado de gran capacidad. Se pueden conectar también otros equipos a la impresora para llevar a cabo el acabado de la salida.
A continuación, se describen las principales piezas que están visibles en el panel de control de la impresora.

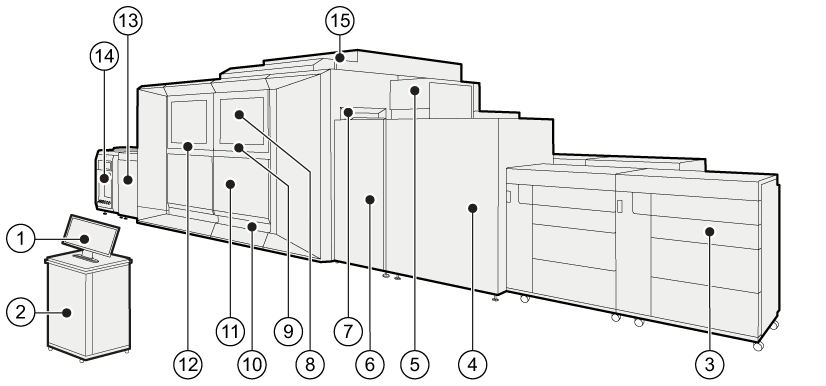

Vista frontal de la impresora|
Descripción de piezas de hardware principales |
|
|---|---|
|
1 |
El cuadro de mandos del operador y el panel de control son los puntos de comunicación locales con el operador. |
|
2 |
PRISMAsync Print Server controla el rendimiento, los flujos de trabajo y la calidad de impresión de la impresora. |
|
3 |
Hasta tres módulos de papel se encargan de mantener y suministrar el material. Los módulos de papel mantienen el material cargado en condiciones óptimas. |
|
4 |
El módulo de ruta de papel coloca correctamente el material en la ruta de papel y da la vuelta a las hojas antes de imprimir la segunda cara. |
|
5 |
El sentry detecta las hojas con imperfecciones, como arrugas, roturas y esquinas dobladas. |
|
6 |
El módulo de entrada de registro coloca correctamente el material en la ruta de papel y retira las hojas con imperfecciones. |
|
7 |
La bandeja de sentry recopila las hojas con imperfecciones detectadas por el sentry. Estas hojas no se envían al módulo de impresión. |
|
8 |
El módulo de impresión mantiene los cabezales de tinta y la banda de impresión. |
|
9 |
La banda de impresión del módulo de impresión utiliza la técnica de succión de aire para asegurarse de que las hojas se mantengan lisas bajo los cabezales de impresión. |
|
10 |
Las unidades de refrigeración bajan la temperatura de las hojas para evitar que se apelmacen. |
|
11 |
La unidad de fijación posterior expulsa aire húmedo muy caliente sobre las hojas. De este modo, se consigue una capa de tinta lisa y homogénea de gran solidez. |
|
12 |
El módulo de fijación contiene el tambor de fijación y se encarga de secar la tinta; por su parte, la técnica de succión de aire las mantiene lisas sobre el tambor. |
|
13 |
El módulo de salida de registro alinea la ruta de papel con el alto de la unidad de apilado de gran capacidad y transfiere las impresiones correctamente. |
|
14 |
Uno o dos apiladores de gran capacidad recogen y apilan las impresiones. Cuando la impresora está conectada a una unidad de acabado de otro fabricante (como una encuadernadora de folletos o una perforadora), el kit de interfaz del DFD (Document Finishing Device) conecta la unidad de acabado a la unidad de apilado de gran capacidad. |
|
15 |
La unidad de suministro de aire conecta el módulo de acondicionamiento con el módulo de impresión. |
A continuación, se describen las partes visibles desde la parte posterior de la impresora.

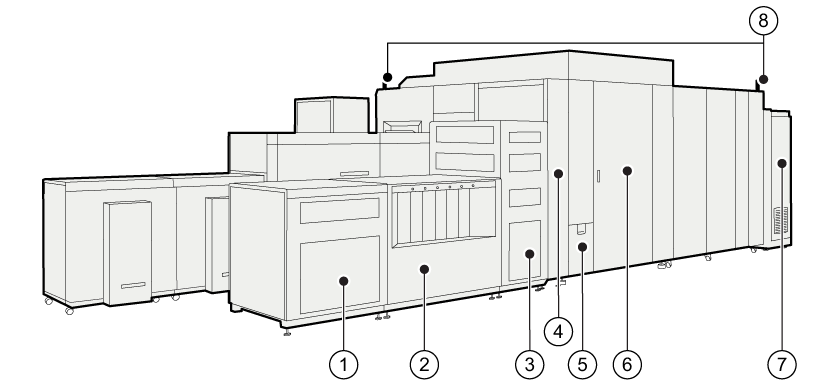

Vista parte trasera de la impresora|
Descripción de piezas de hardware principales |
|
|---|---|
|
1 |
El módulo de refrigeración optimiza la temperatura en el interior de la impresora. |
|
2 |
En el armario de tinta se guardan los contenedores de líquido de mantenimiento, las tintas y ColorGrip. El panel de control de la parte superior del módulo es para uso de la organización de servicio. |
|
3 |
El módulo de control alberga los controladores que dirigen el proceso de impresión y las unidades de RIP que procesan los datos de impresión. |
|
4 |
El módulo de acondicionamiento controla la temperatura del módulo de impresión. |
|
5 |
En el compartimento de residuos de tinta se guardan los contenedores gastados de tinta y de ColorGrip. |
|
6 |
El módulo de mantenimiento mantiene los cabezales de impresión en condiciones óptimas. |
|
7 |
El módulo de alimentación se encarga de gestionar el suministro eléctrico. |
|
8 |
La luz de precaución del operador (verde, naranja o roja) indica el estado de la impresora. |
