Hoveddele i hardware

1

Operatørbordet og kontrolpanelet er det lokale kommunikationspunkt for operatøren.

2

PRISMAsync Print Server styrer ydeevnen, arbejdsgangen og udskriftskvaliteten af printeren.

3

Op til tre papirmoduler indeholder og indfører medier. Papirmodulerne holder de ilagte medier i optimal tilstand.

4

Papirgangsmodulet placerer mediet korrekt på papirgangen og vender arkene, før den anden side udskrives.

5

Sentryen registrerer ark med fejl som f.eks. bølger og foldede hjørner.

6

Modulet til registreringsinput placerer mediet korrekt på papirgangen og fjerner ark med fejl.

7

Sentrybakken opsamler ark med fejl, der er registreret af sentryen. Disse ark kommer ikke ind i udskrivningsmodulet.

8

Udskrivningsmodulet indeholder blækprinthovederne og udskriftsbåndet.

9

Udskriftsbåndet i udskrivningsmodulet bruger indsugning af luft til at sikre, at arkene forbliver flade under printhovederne.

10

Afkølingsenheder sænker temperaturen af ark for at forhindre dem i at blokere.

11

Postfikseringsenheden giver arkene et skud meget varm, fugtig luft. Dette giver et glat og homogent blæk lag med høj soliditet.

12

Fikseringsmodulet med fikseringstromlen tørrer blækket, mens indsugningen af luft sikrer, at arkene forbliver flade i fikseringstromlen.

13

Modulet til registreringsoutput fører papirgangen til højden af stableren med høj kapacitet og overfører udskrifterne korrekt.

14

En eller to stablere med høj kapacitet opsamler og stabler udskrifterne. Når printeren er tilsluttet en tredjeparts finisher som f.eks. en brochureenhed eller perforeringsenhed, vil DFD (Document Finishing Device)-grænsefladen forbinde finisheren til stableren med høj kapacitet.

15

Luftforsyningsenheden forbinder fugtighedsmodulet med udskrivningsmodulet.

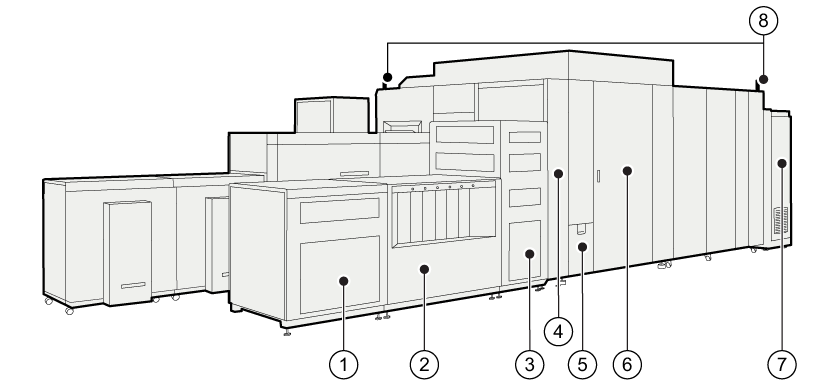

1

Kølemodulet optimerer temperaturen i printeren.

2

Blækkabinettet opbevarer beholderne med blæk, ColorGrip og vedligeholdelsesvæske.

Kontrolpanelet oven på modulet anvendes af tjenesteorganisationen.

3

Kontrolmodulet indeholder de kontrolenheder, der styrer udskrivningsprocessen og RIP-enhederne, der behandler udskriftsdataene.

4

Fugtighedsmodulet kontrollerer klimaet i udskrivningsmodulet.

5

Spildkammeret indeholder beholderne til spildblæk og ColorGrip.

6

Vedligeholdelsesmodulet holder printhovederne i optimal tilstand.

7

Strømmodulet er ansvarligt for strømstyringen.

8

Advarselslampen for operatøren viser printerens status (grøn, orange eller rød).
