varioPRINT iX-series je modulární tiskárna. Moduly v pozici vepředu jsou určeny hlavně k tiskové produkci. Moduly v pozici vzadu skýtají přístup ke spotřebním materiálům, servisním jednotkám a řídicím jednotkám.
Tiskárna varioPRINT iX-series může být vybavena až třemi vstupními moduly papíru a jedním či dvěma vysokokapacitními zásobníky. K tiskárně lze připojit i další příslušenství obstarávající konečné úpravy na výstupu.
Níže je přehled hlavních částí viditelných od ovládacího panelu tiskárny.

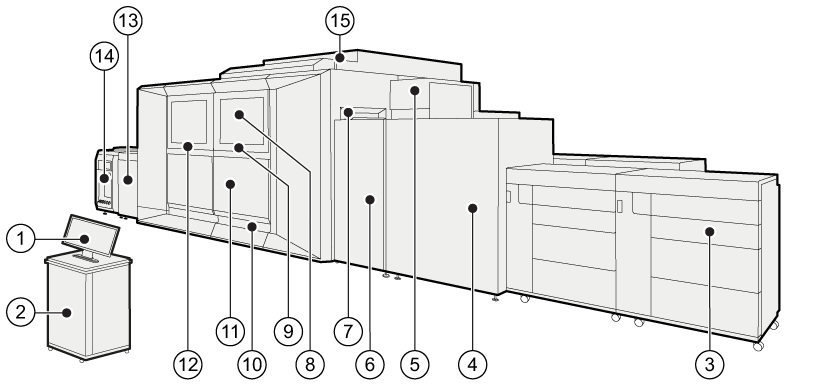

Zobrazení tiskárny zepředu|
Popis hlavních hardwarových částí |
|
|---|---|
|
1 |
Pult obsluhy a ovládací panel představují místní komunikační uzel obsluhy. |
|
2 |
PRISMAsync Print Server řídí výkon, postup zpracování a kvalitu tisku. |
|
3 |
Média uchovávají a podávají až tři moduly papíru. Moduly papíru uchovávají založená média v optimálním stavu. |
|
4 |
Modul s dráhou papíru správně umístí médium na dráhu papíru a před tiskem druhé strany obrátí list. |
|
5 |
Sentry detekuje listy s vadami, například zvlněné nebo roztržené listy či listy s přehnutými rohy. |
|
6 |
Vstupní modul registrace správně umístí médium na dráhu papíru a odvede vadné listy. |
|
7 |
Kontrolní zásobník shromažďuje listy s vadami detekovanými sentry. Tyto listy nesměřují do tiskového modulu. |
|
8 |
Tiskový modul obsahuje tiskové hlavy s inkousty a tiskový pás. |
|
9 |
Tiskový pás v tiskovém modulu využívá speciální techniky sání, která zajišťuje plochost listů po tiskovými hlavami. |
|
10 |
Chladicí jednotky snižují teplotu listů, aby nedocházelo k jejich slepování. |
|
11 |
Z pofixační jednotky vychází na listy velmi horký vlhký vzduch. Výsledkem je hladká, homogenní a vysoce robustní vrstva inkoustu. |
|
12 |
Fixační modul s fixačním válcem vysouší inkoust, zatímco technika sání vzduchu zajišťuje plochost listů na fixačním válci. |
|
13 |
Výstupní modul registrace vynáší dráhu papíru do výšky vysokokapacitního zásobníku a zajišťuje správné doručení výtisků. |
|
14 |
Jeden nebo dva vysokokapacitní zásobníky shromažďují výtisky. Pokud tiskárnu připojíte k dokončovací jednotce třetí strany, jako je vazač brožur nebo děrovačka, sada rozhraní DFD (Document Finishing Device) propojí dokončovací jednotku s vysokokapacitním zásobníkem. |
|
15 |
Jednotka pro přívod vzduchu propojuje klimatizační modul s tiskovým modulem. |
Níže je přehled hlavních částí viditelných od zadní strany tiskárny.

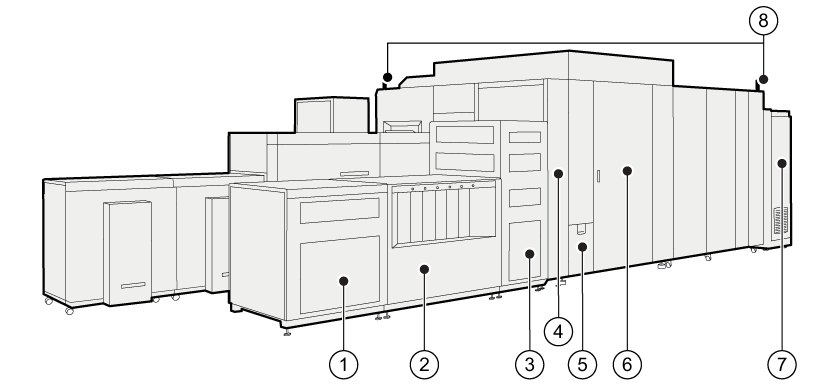

Zobrazení tiskárny zezadu|
Popis hlavních hardwarových částí |
|
|---|---|
|
1 |
Chladicí modul optimalizuje teplotu v tiskovém systému. |
|
2 |
Prostor pro zásobníky na inkoust obsahuje inkousty, kapalinu ColorGrip a zásobníky se servisní kapalinou. Ovládací panel v horní části modulu slouží servisní společnosti. |
|
3 |
Řídicí modul obsahuje řadiče, které řídí tiskový proces, a jednotky RIP, které zpracovávají tisková data. |
|
4 |
Klimatizační modul řídí klima v tiskovém modulu. |
|
5 |
Přihrádka na odpad obsahuje zásobníky na odpadní inkoust a kapalinu ColorGrip. |
|
6 |
Modul údržby udržuje tiskové hlavy v optimálním stavu. |
|
7 |
Napájecí modul zodpovídá za řízení spotřeby. |
|
8 |
Indikátor pro upozornění obsluhy zobrazuje stav tiskárny (zeleně, oranžově nebo červeně). |
