Le testine di stampa utilizzano due dimensioni gocce diverse per la stampa di lavoro (2,4 picoliter e 5,7 picoliter). La dimensione gocce dipende dai supporti e dalla densità.
Esistono diversi meccanismi che mantengono gli ugelli nelle testine di stampa in condizioni ottimali e permettono loro di funzionare correttamente per garantire una qualità di stampa elevata:
Controllo uniformazione colore (CUC);
Controllo uniformità ugello (NUC, Nozzle Uniformity Control);
Controllo attività ugello (NAC) o contrassegni NAC;
punti di prova o linee di prova.
NOTA
Notare che CUC viene eseguito da un rappresentante del servizio di assistenza durante l'installazione della stampante.
Il meccanismo CUC garantisce che le testine di stampa funzionino allo stesso livello. In altre parole, corregge le variazioni di dimensione delle gocce come anche l'angolo con cui la goccia colpisce il foglio.
Il meccanismo CUC è statico. In questo modo, i risultati del CUC eseguito vengono utilizzati come linea di base fino all'esecuzione di un nuovo CUC.

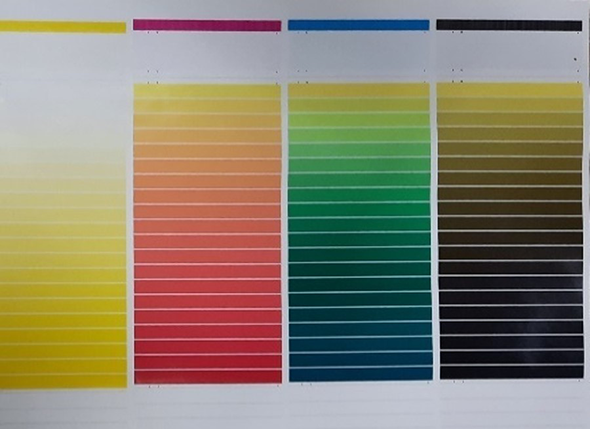

Grafico di test per CUC
Il meccanismo di controllo uniformità ugello (NUC) esegue la scansione e la regolazione, se necessario, del comportamento di tutti gli ugelli. Gli ugelli devono comportarsi in maniera uniforme per creare e mantenere una qualità di stampa elevata.
Quando si esegue la NUC, la stampante stampa quattro fogli di controllo qualità (uno per ogni colore) per ispezionare l'uniformità degli ugelli e controllare l'uniformità per evitare striature. I fogli di controllo qualità contengono gradazioni (da molto scuro a molto chiaro) per ogni colore (C, M, Y e K) per esaminare a schermo l'uniformità dell'ugello. I fogli di controllo qualità vengono digitalizzati dallo scanner in linea nella stampante per determinare l'uniformità degli ugelli. Quando la stampante rileva una non uniformità, viene eseguita automaticamente una correzione.
I fogli di controllo qualità vengono stampati all'inizio della tiratura o durante la stessa con un intervallo predefinito di 2.000 fogli. L'intervallo tra la stampa dei fogli di controllo qualità può essere regolato in Settings Editor.
Si consiglia di eseguire il NUC con ogni lavoro poiché consente di migliorare e mantenere in modo significativo l'uniformazione del livello di base.

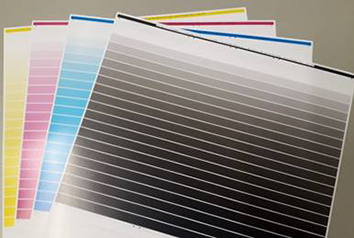

Fogli di controllo qualità per NUC
Il meccanismo del controllo attività ugelli (NAC) controlla se gli ugelli sono attivi. Se sono presenti ugelli non funzionanti, NAC controlla la compensazione per ridurre le linee bianche nell'output di stampa.
Il foglio di controllo qualità contiene aree a tinta unita per aggiornare tutti gli ugelli delle testine di stampa CMYK, nonché linee per visualizzare l'attività degli ugelli. Il foglio di controllo qualità viene digitalizzato mediante lo scanner in linea nella stampante per determinare gli ugelli non funzionanti. Quando la stampante rileva tali ugelli, questi vengono temporaneamente disattivati e compensati dagli ugelli adiacenti dello stesso colore. Nel caso in cui il numero di ugelli non funzionanti superi un determinato valore di soglia, la compensazione dell'attività ugello da sola non è sufficiente a garantire la qualità di stampa. In questo caso, la stampante può eseguire la manutenzione delle testine di stampa per pulire e riattivare gli ugelli.
Il foglio di controllo qualità viene stampato con un intervallo predefinito di 100 fogli. L'intervallo tra la stampa dei fogli di controllo qualità può essere regolato in Settings Editor.

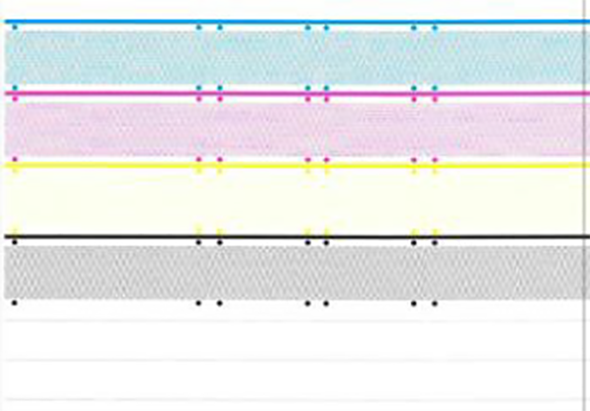

Foglio di controllo qualità per NACI contrassegni NAC sono un meccanismo di controllo della qualità di stampa simile a NAC, ma consentono di rilevare anche in precedenza l'ugello non funzionante e, pertanto, di correggerlo più rapidamente. Questo è possibile perché i marcatori NAC sono stampati sul bordo inferiore di ogni foglio. L'utilizzo di contrassegni NAC riduce in modo significativo il numero di linee bianche nell'output di stampa.
È possibile stampare uno o due contrassegni NAC per bordo inferiore, solo sul lato anteriore o su entrambi i lati. È possibile definire queste impostazioni in Settings Editor.
I contrassegni NAC sono una scelta valida per le applicazioni a pagina intera in cui i contrassegni NAC vengono rifilati dopo la stampa.
Contrassegni NAC
Le gocce di pulizia vengono erogate per mantenere gli ugelli aperti e puliti. Per i punti di prova viene utilizzata la goccia più piccola per mantenere i punti quasi invisibili sui supporti.
Al posto dei punti di prova si possono usare anche le linee di prova. Le linee di prova vengono stampate sul bordo di entrata di un foglio. I fogli stampati su due lati presentano le linee di prova su entrambi i lati e i fogli a una facciata solo sul lato di stampa. Si tratta di una scelta valida per le applicazioni a pagina intera, in cui le linee di prova vengono rifilate dopo la stampa.
Per applicazioni specifiche di rilegatura, è stata introdotta una linea di prova compatta. Le linee di prova predefinite (regolari) hanno una larghezza di 3 mm e sono posizionate a 2 mm dal bordo di entrata del foglio. Le linee di prova compatte hanno una larghezza di 2 mm e sono posizionate a 1 mm dal bordo di entrata della lastra. Poiché le linee di prova compatte hanno alcune limitazioni, solo i Professional Services possono selezionare le linee di prova compatte.
Linee di prova
