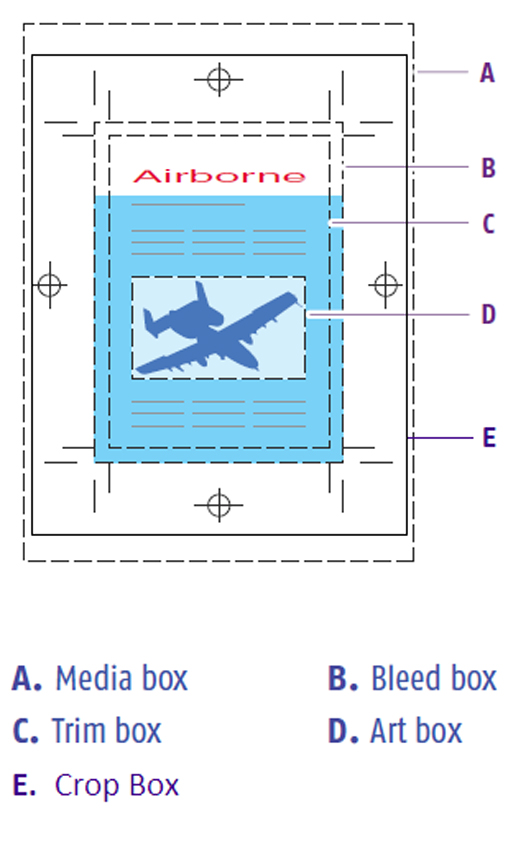

En PDF-side kan inneholde produksjonsrelatert innhold som ligger utenfor grensene for den ferdige siden. Det produksjonsrelaterte innholdet kan være et avfargingsområde, utskriftsmerker osv. En PDF-side kan inneholde opptil fem atskilte grenser til styring av slik innhold:
[Medieboks]
Når du åpner et ikke-sideprogrammert dokument i PRISMAprepare for første gang:
PRISMAprepare bruker medieboksen for hver side for å tilordne medieformat til den aktuelle siden. Når medieformat er tilordnet, brukes ikke lenger medieboksen aktivt av PRISMAprepare. Medieboksen finnes alltid, og er den største PDF-boksen.
[Beskjæringsboks]
Beskjæringsboksen kan inneholde utskriftsmerker, kuttemerker, fargestriper osv. i tillegg til avfargingsområdet og sideinnholdet. Utskriftsmerkene osv. hentes fra den opprinnelige PDF-siden.
[Utfallsboks]
Utfallsboksen kan inneholde et avfargingsområde i tillegg til sideinnholdet. Avfargingsområdet er vanligvis tre til fem millimeter større enn tilskjæringsboksen.
[Tilskjæringsboks]
Størrelsen på den kuttede siden. Den kuttede siden inneholder sideinnholdet. For hver side er tilskjæringsboksen lik sidestørrelsen. Teoretisk sett kan sidestørrelsen være forskjellig for hver PDF-side.
PRISMAprepare bruker ikke tegningsboksen.
Tilskjæringsboksen er alltid lik sidestørrelsen. Medieboksen er ikke nødvendigvis lik mediene i dokumentet. PRISMAprepare skyter for eksempel ut to sider på én side av mediet. Hver side har en egen medieboks som ikke er lik mediet i heftet.
PRISMAprepare oppretter alle manglende PDF-bokser når du åpner et ikke-sideprogrammert dokument i PRISMAprepare for første gang:
Hvis det ikke er definert noen tilskjæringsboks, men en utfallsboks er definert, får tilskjæringsboksen samme størrelse som utfallsboksen.
Hvis heller ikke utfallsboksen er definert, men en beskjæringsboks er definert, får tilskjærings- og utfallsboksen samme størrelse som beskjæringsboksen.
Hvis heller ikke beskjæringsboksen er definert, får tilskjærings-, utfalls- og beskjæringsboksen samme størrelse som medieboksen. Medieboksen er alltid definert for en PDF-side.
Følgende regler gjelder for størrelse:
[Medieboks] > [Beskjæringsboks] > [Utfallsboks] > [Tilskjæringsboks].
PRISMAprepare endrer tilskjæringsboksen automatisk når sidestørrelsen endres.
PRISMAprepare beholder automatisk relasjonene mellom PDF-boksene i samsvar med størrelsesreglene.
[Medieboks] > [Beskjæringsboks] > [Utfallsboks] > [Tilskjæringsboks].
Operatøren kan endre PDF-boksene manuelt.
Hvis du for eksempel tilordner et mindre medium til en side, kan du velge å redusere sidestørrelsen. Da endrer PRISMAprepare automatisk tilskjæringsboksen. PRISMAprepare endrer ikke tilskjæringsboksen hvis du tilordner et større medium uten å endre sidestørrelsen. Det kan hende operatøren må endre de andre PDF-boksene manuelt.
Innholdet i utfallsboksen skrives som standard ut når dokumentet inneholder et avfargingsområde. Ellers skrives innholdet i beskjæringsboksen ut.
Du kan endre hvilket innholdet som skal skrives ut, på fanen [Oppsett] i arbeidsområdet [Produksjon]. På denne fanen kan du velge hvilken PDF-boks som skal skrives ut.
