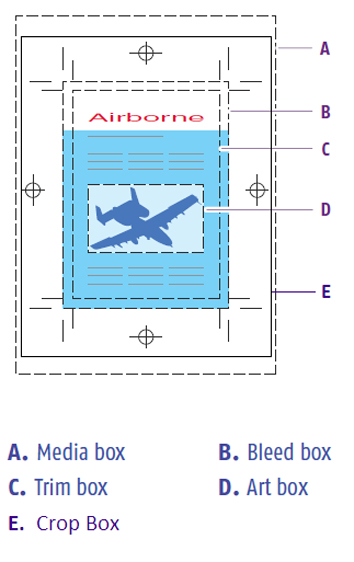

En PDF-sida kan innehålla produktionsrelaterat innehåll som ligger utanför gränserna på den färdiga sidan. Det produktionsrelaterade innehållet kan vara ett utfallsområde, utskriftsmarkeringar osv. För att kontrollera sådant innehåll kan en PDF-sida innehålla fem separata gränser:
[Medieruta]
När du öppnar ett dokument som inte är sidprogrammerat i PRISMAprepare första gången:
PRISMAprepare använder materialrutan för varje sida för att tilldela materialstorleken för den sidan. När materialstorleken har tilldelats används materialrutan inte längre aktivt av PRISMAprepare. Materialrutan finns alltid och är den största PDF-rutan.
[Utskärningsruta]
Utskärningsrutan kan innehålla utskriftsmarkeringar, beskärningsmarkeringar, färgband osv utöver utfallsområdet och sidinnehållet. Utskriftsmarkeringarna osv hämtas från den ursprungliga PDF-sidan.
[Utfallsruta]
Utfallsrutan kan innehålla ett utfallsområde utöver sidinnehållet. Vanligtvis är utfallsområdet 3 till 5 millimeter större än beskärningsrutan.
[Beskärningsruta]
Storleken på den beskurna sidan. Den beskurna sidan innehåller sidinnehållet. För varje sida motsvarar beskärningsrutan sidstorleken. Teoretiskt sett kan sidstorleken variera för varje PDF-sida.
PRISMAprepare använder inte konstrutan.
Beskärningsrutan är alltid lika med sidstorleken. Materialrutan motsvarar inte alltid dokumentets material. För en broschyr lägger PRISMAprepare till exempel till två sidor på ena sidan av materialet. Varje sida har en egen materialruta som inte motsvarar broschyrens material.
PRISMAprepare skapar alla saknade PDF-rutor när du öppnar ett dokument som inte är sidprogrammerat i PRISMAprepare första gången:
Om ingen beskärningsruta men en utfallsruta har angetts, får beskärningsrutan samma storlek som utfallsrutan.
Om även utfallsrutan är odefinierad, men en utskärningsruta har angetts, får beskärningsrutan samma storlek som utskärningsrutan.
Om även beskärningsrutan är odefinierad får beskärningsrutan, utfallsrutan och utskärningsrutan samma storlek som materialrutan. Materialrutan visas alltid på en PDF-sida.
Följande storleksregler tillämpas:
[Medieruta] > [Utskärningsruta] > [Utfallsruta] > [Beskärningsruta].
PRISMAprepare ändrar beskärningsrutan automatiskt när sidstorleken ändras.
PRISMAprepare hanterar automatiskt förhållandet mellan PDF-rutorna enligt storleksreglerna.
[Medieruta] > [Utskärningsruta] > [Utfallsruta] > [Beskärningsruta].
Operatören kan ändra PDF-rutorna manuellt.
När du tilldelar ett mindre material till en sida kan du till exempel välja att minska sidstorleken. Nu ändrar PRISMAprepare beskärningsrutan automatiskt. PRISMAprepare ändrar inte beskärningsrutan när du tilldelar ett större material utan att ändra sidstorleken. Vid behov måste operatören ändra de andra PDF-rutorna manuellt.
Innehållet i utfallsrutan skrivs som standard ut när dokumentet innehåller ett utfallsområde, annars skrivs innehållet i utskärningsrutan ut.
Du kan ändra vilket innehåll som måste skrivas ut i arbetsområdet [Layout] i dialogrutan [Produktion]. På den här fliken kan du välja vilken PDF-ruta som måste skrivas ut.
